照明安全知識符號(應急照明燈的符號)
1.應急照明燈的符號
應急照明燈的符號如下：
應急照明燈由光源、電池（或蓄電池）、燈體和電氣部件等組成，采用熒光燈等氣體放電光源的應急燈還包括變換器及其鎮流裝置。
電池的選擇應符合下面規定：使用白熾燈時放電時間不少于20分鐘，使用熒光燈時放電時間不少于30分鐘。
安裝體積不能過大的應急燈應使用鎳鎘電池或鉛酸電池，放電時間比較長的可采用大容量開口型電池。電氣部件包括直流和交流的變換器、檢測電路工作性能的切換開關、鎮流部件等。
擴展資料
消防應急照明燈充放電試驗合格。該項目不合格會影響電池循環使用壽命和電池容量，甚至有可能導致電池腐蝕或爆炸等。消防應急燈具用于火災時人員疏散和滅火的必備設施，如過放電和過充電保護電路不合格，則容易造成隱患。
原因是部分生產企業為了降低成本，減少電子元器件和線路板的用量，在消防應急燈具內部簡化甚至不設置過放和過充保護電路。
主要部件性能合格。熔斷器安裝在電路中，是保證電路安全運行的電器元件。當電路發生故障或異常時，伴隨著電流不斷升高，有可能損壞電路中的某些電子原件，也有可能燒毀電路甚至造成火災。
若消防應急燈具電路中正確地安置了熔斷器，熔斷器就會在電流異常升高到一定條件下，熔斷切斷電流，從而起到保護電路安全運行的作用。
熔斷器的電流值標示清晰可以避免使用者換錯熔斷器，造成不必要的損害。
參考資料來源：搜狗百科-應急照明燈
2.電工知識字母符號ckB,WE,wL,wK,BV,Wc,cc,SCE,WS,表示什么

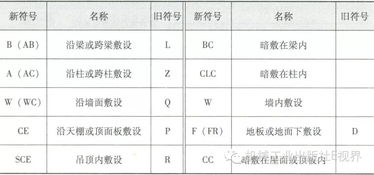

在系統圖中是各類符號組合，希望以下對你有所幫助：一、電線穿線管的表示： PVC管：PC20、焊接鋼管：SC20、扣壓式鍍鋅薄壁電線管：KBG20、緊定式鍍鋅薄壁電線管：JDG20、二、電氣設計施工圖中常用線路敷設方式： SR： 沿鋼線槽敷設 BE： 沿屋架或跨屋架敷設 CLE：沿柱或跨柱敷設 WE： 沿墻面敷設 CE： 沿天棚面或頂棚面敷設 ACE：在能進入人的吊頂內敷設 BC： 暗敷設在梁內 CLC：暗敷設在柱內 WC： 暗敷設在墻內 CC： 暗敷設在頂棚內 ACC：暗敷設在不能進入的頂棚內 FC： 暗敷設在地面內 SCE：吊頂內敷設，要穿金屬管 一，導線穿管表示 SC-焊接鋼管 MT-電線管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-橋架 MR-金屬線槽 M-鋼索 CP-金屬軟管 PR-塑料線槽 RC-鍍鋅鋼管 二，導線敷設方式的表示 DB-直埋 TC-電纜溝 BC-暗敷在梁內 CLC-暗敷在柱內 WC-暗敷在墻內 CE-沿天棚頂敷設 CC-暗敷在天棚頂內 SCE-吊頂內敷設 F-地板及地坪下 SR-沿鋼索 BE-沿屋架，梁 WE-沿墻明敷 三，燈具安裝方式的表示 CS-鏈吊 DS-管吊 W-墻壁安裝 C-吸頂 R-嵌入 S-支架 CL-柱上 沿鋼線槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接鋼管敷設：SC 穿電線管敷設：MT 穿硬塑料管敷設：PC 穿阻燃半硬聚氯乙烯管敷設：FPC 電纜橋架敷設：CT 金屬線槽敷設：MR 塑料線槽敷設：PR 用鋼索敷設：M 穿聚氯乙烯塑料波紋電線管敷設：KPC 穿金屬軟管敷設：CP 直接埋設：DB 電纜溝敷設：TC 導線敷設部位的標注 沿或跨梁（屋架）敷設：AB 暗敷在梁內：BC 沿或跨柱敷設：AC 暗敷設在柱內：CLC 沿墻面敷設：WS 暗敷設在墻內：WC 沿天棚或頂板面敷設：CE 暗敷設在屋面或頂板內：CC 吊頂內敷設：SCE 地板或地面下敷設：FC。
3.應急照明燈的符號
應急照明燈的符號如下：應急照明燈由光源、電池（或蓄電池）、燈體和電氣部件等組成，采用熒光燈等氣體放電光源的應急燈還包括變換器及其鎮流裝置。
電池的選擇應符合下面規定：使用白熾燈時放電時間不少于20分鐘，使用熒光燈時放電時間不少于30分鐘。安裝體積不能過大的應急燈應使用鎳鎘電池或鉛酸電池，放電時間比較長的可采用大容量開口型電池。
電氣部件包括直流和交流的變換器、檢測電路工作性能的切換開關、鎮流部件等。擴展資料消防應急照明燈充放電試驗合格。
該項目不合格會影響電池循環使用壽命和電池容量，甚至有可能導致電池腐蝕或爆炸等。消防應急燈具用于火災時人員疏散和滅火的必備設施，如過放電和過充電保護電路不合格，則容易造成隱患。
原因是部分生產企業為了降低成本，減少電子元器件和線路板的用量，在消防應急燈具內部簡化甚至不設置過放和過充保護電路。主要部件性能合格。
熔斷器安裝在電路中，是保證電路安全運行的電器元件。當電路發生故障或異常時，伴隨著電流不斷升高，有可能損壞電路中的某些電子原件，也有可能燒毀電路甚至造成火災。
若消防應急燈具電路中正確地安置了熔斷器，熔斷器就會在電流異常升高到一定條件下，熔斷切斷電流，從而起到保護電路安全運行的作用。熔斷器的電流值標示清晰可以避免使用者換錯熔斷器，造成不必要的損害。
參考資料來源：百度百科-應急照明燈。
4.搜集一些照明電器的名稱 型號 圖形符號 作用
先聲明是轉載的，呵呵！ 一、室內電氣工程的組成：指供電和用電工程外線工程、變配電工程、室內配線工程、電力工程、照明工程、防雷工程、接地工程、發電工程和弱點工程（消防報警|廣播、電話|閉路電視、互聯網等）二、室內電氣施工圖的作用、組成、特點1、圖紙的作用：說明電氣工程的構成和功能，描述電氣工程的工作原理，提供安裝技術數據和使用維護的依據。
2、圖紙的組成：設計說明、電氣系統圖、電氣平面圖、設備布置圖、安裝接線圖、電氣原理圖、詳圖等。3、圖紙的特點：各種裝置或設備中的元部件都不按比例繪制它們的外形尺寸，而是用圖形符號表示，同時用文字符號、安裝代號來說明電氣裝置和線路的安裝位置、相互關系和敷設方法。
三、室內配電線路的表示方法1、電氣照明線路在平面圖中采用線條和文字標注相結合的方法，表示出線路的走向、用途、編號、導線的型號、根數、規格及線路的敷設方式和敷設部位。2、線路配線方式及代號（斜線后為英文字母代碼）：分為明敷（M）和暗敷（A）。
夾板配線 瓷夾CJ/PL 金屬線槽配線GC/MR 槽板配線 塑料線槽配線 VC/ PR 鋼管配線 DG/SC(G) 線路具體配線方式 線管配線 硬塑料管配線VG/PC 軟管 RG/ 瓷瓶配線CP/K 鋼索配線S/M 電纜橋架配線QJ/CT3、線路敷設部位及代號：部位 代號 地面（板） D 墻 Q 柱 Z 梁 L 頂棚 P 4、導線的類型及代號：類型項目 類型 代號 類型 代號 線芯材料 銅芯導線 （一般不標注）T 鋁芯導線 L 絕緣種類 聚氯乙烯絕緣 V 橡膠絕緣 X 氯丁橡膠絕緣 XF 聚乙烯絕緣 Y 內護套 聚氯乙烯套 V 聚乙烯套 Y 其它特征絕緣導線、平行 B 雙絞線 S 軟線 R 常見導線型號 型號 名稱 BXF(BLXF) 氯丁橡膠絕緣銅（鋁）芯線 BX(BLX) 橡膠絕緣銅（鋁）芯線 BXR 銅芯橡膠軟線 BV(BLV) 聚氯乙烯絕緣銅（鋁）芯線 BVR 聚氯乙烯絕緣銅（鋁）芯軟線 BVV(BLVV) 銅（鋁）芯聚氯乙烯絕緣和護套線 RVB 銅芯聚氯乙烯絕緣平行軟線 RVS 銅芯聚氯乙烯絕緣絞型軟線 RV 銅芯聚氯乙烯絕緣軟線 RX、RXS 銅芯、橡膠棉紗編織軟線5、導線根數的表示方法：只要走向相同，無論導線的根數多少，都可以用一根圖線表示一束導線，同時在圖線上打上短斜線表示根數；也可以畫一根短斜，在旁邊標注數字表示根數，所標注的數字不小于3，對于2根導線，可用一條圖線表示，不必標注根數。6、導線的標注格式：導線根數 導線截面 敷設部位 敷設管徑 導線型號 線路編號 a-b-c*d-e-f 例：N1- BV -2*2.5+PE2.5-DG20-QA 其中：N1 表示導線的回路編號 BV 表示導線為聚氯乙烯絕緣銅芯線2 表示導線的根數為22.5 表示導線的截面為2.5mm2 PE2.5 表示1根接零保護線，截面為2.5mm2 DG20 表示穿管為直徑為20mm的鋼管 QA 表示線路沿墻敷設、暗埋四、照明電器的表示方法 照明電器由光源和燈具組成。
燈具在平面圖中采用圖形符號表示。在圖形符號旁標注文字，說明燈具的名稱和功能。
1、光源的類型及代號 光源的類型 拼音代號 英文代號 白熾燈 B IN 熒光燈 Y FL 鹵（碘）鎢燈 L IN 汞燈 G Hg 鈉燈 N Na 氖燈 Ne 電弧燈 ARC 紅外線燈 IR 紫外線燈 UV2、燈具的類型及代號 燈具的類型 拼音代號 英文代號 普通吊燈 P 壁燈 B 花燈 H 吸頂燈 D 柱燈 Z 鹵鎢探照燈 L 投光燈 T 工廠燈 G 防水、防塵燈 F 陶瓷傘罩燈 S 3、照明電器安裝方式及代號 安裝方式 拼音代號 英文代號 線吊式 X CP 鏈吊式 L CH 管吊式 G P 壁吊式 B W 吸頂式 D C 吸頂嵌入式 DR CR 嵌入式 BR WR五、電力及照明設備的表示方法 電力及照明設備包括配電箱、燈具、開關插座等 表示方法為：1、電力及照明設備在平面圖中采用圖形符號表示， 并在圖形符號旁標注文字，說明設備的名稱、規格、數量、安裝方式、離開高度等。2、電力及照明設備的標注格式：a 或 a-b-c 設備編號 設備型號 設備功率 當需要標注引入導線時格式為：例：X2 其中： X2 表示配電箱編號 表示配電箱的型號12 表示配電箱的功率 表示配電箱的進箱導線代號 3、開關及熔斷器的標注格式：a 或 a-b-c/i 設備編號 設備型號 整定電流 額定電流3.當需要標注引入導線時格式為：a 例： 3 其中：3 表示開關編號 HH3-100/3 示開關的型號100 表示開關的額定電流為100A80 表示開關的整定電流為80A4、照明燈具的標注格式：a- b f 其中：a 燈具數量 b 燈具型號 c 每盞燈具內的燈泡（燈管）數量 d 每個燈泡（燈管）的功率 e 燈具安裝高度 f 安裝方式 l 光源種類（可省略不寫） 例：4-YG-2 L 其中：4 燈具數量 YG2 燈具型號2 每盞燈具內的燈泡（燈管）數量 4 每個燈泡（燈管）的功率2.5 燈具安裝高度2.5米 L 吊鏈安裝方式 一般來說，室內照明線路的看圖順序是：設計說明 系統圖 平面圖 接線圖 原理圖等。
從設計說明了解工程概況，本圖紙所用的圖形符號，該工程所需要的設備、材料型號、規格和數量等；然后再看系統圖、平面圖、接線圖和原理圖，看圖時，平面圖和系統圖要結合起來看，電氣平面圖找位置，電氣系統圖找聯系；安裝接線圖與原理圖結合起來看，安裝接線圖找接線位置，電氣原理圖分析工作原理。
5.電工符號大全
電工符號大全 電流表 PA電壓表 PV有功電度表 PJ無功電度表 PJR頻率表 PF相位表 PPA最大需量表（負荷監控儀） PM功率因數表 PPF有功功率表 PW無功功率表 PR無功電流表 PAR 聲信號 HA光信號 HS指示燈 HL紅色燈 HR綠色燈 HG黃色燈 HY藍色燈 H白色燈 HW 連接片 XB插頭 XP插座 XS端子板 XT電線，電纜，母線 W直流母線 WB插接式（饋電）母線 WIB 電力分支線 WP照明分支線 WL應急照明分支線 WE電力干線 WPM照明干線 WLM 應急照明干線 WEM滑觸線 WT合閘小母線 WCL控制小母線 WC信號小母線 WS閃光小母線WF 事故音響小母線 WFS預告音響小母線 WPS電壓小母線 WV事故照明小母線 WELM 避雷器 F熔斷器 FU快速熔斷器 FTF跌落式熔斷器 FF限壓保護器件 FV電容器 C電力電容器CE 正轉按鈕 SBF反轉按鈕 SBR停止按鈕 SBS緊急按鈕 SBE試驗按鈕 SBT復位按鈕 SR 限位開關 SQ接近開關 SQP手動控制開關 SH時間控制開關 SK液位控制開關 SL 濕度控制開關 SM壓力控制開關 SP速度控制開關 SS溫度控制開關，輔助開關 ST 電壓表切換開關 SV電流表切換開關 SA 整流器 U可控硅整流器 UR控制電路有電源的整流器 VC變頻器 UF變流器 UC逆變器 UI 電動機 M異步電動機 MA同步電動機 MS直流電動機 MD繞線轉子感應電動機 MW鼠籠型電動機 MC 電動閥 YM電磁閥 YV防火閥 YF排煙閥 YS電磁鎖 YL跳閘線圈 YT合閘線圈 YC氣動執行器 YPA,YA電動執行器 YE 發熱器件（電加熱） FH照明燈（發光器件） EL空氣調節器 EV電加熱器加熱元件 EE感應線圈，電抗器 L 勵磁線圈 LF消弧線圈 LA濾波電容器 LL電阻器，變阻器 R電位器 RP熱敏電阻 RT光敏電阻 RL 壓敏電阻 RPS接地電阻 RG放電電阻 RD啟動變阻器 RS頻敏變阻器 RF限流電阻器 RC 光電池，熱電傳感器 B壓力變換器 BP溫度變換器 BT速度變換器 BV時間測量傳感器 BT1,BK液位測量傳感器 BL溫度測量傳感器 BH,BM 輔助文 名 稱字符號A 電流A 模擬ACA 交流自動AUT ACC 加速ADD 附加ADJ 可調AUX 輔助ASY 異步BBRK 制動 BK 黑BL 藍BW 向后C 控制CW 順時針CCW 逆時針D 延時（延遲）D 差動D 數字D 降 DC 直流DEC 減E 接地EM 緊急F 快速FB 反饋FW 正，向前GN 綠H 高IN 輸入INC 增IND 感應L 左L 限制L 低LA 閉鎖M 主M 中M 中間線MMAN 手動 N 中性線OFF 斷開ON 接通（閉合）OUT 輸出P 壓力P 保護PE 保護接地PEN 保護接地與中性線共用PU 不接地保護R 記錄R 右R 反RD 紅色RRST 復位RES 備用RUN 運轉S 信號ST 啟動SSET 置位、定位SAT 飽和STE 步進STP 停止SYN 同步T 溫度 T 時間TE 無噪音（防干擾）接地V 真空V 速度V 電壓WH 白YE 黃 電氣元件符號大全 序號 元件名稱 新符號 舊符號1 繼電器 K J2 電流繼電器 KA LJ3 負序電流繼電器 KAN FLJ4 零序電流繼電器 KAZ LLJ5 電壓繼電器 KV YJ6 正序電壓繼電器 KVP ZYJ7 負序電壓繼電器 KVN FYJ8 零序電壓繼電器 KVZ LYJ9 時間繼電器 KT SJ10 功率繼電器 KP GJ11 差動繼電器 KD CJ12 信號繼電器 KS XJ13 信號沖擊繼電器 KAI XMJ14 繼電器 KC ZJ15 熱繼電器 KR RJ16 阻抗繼電器 KI ZKJ17 溫度繼電器 KTP WJ18 瓦斯繼電器 KG WSJ19 合閘繼電器 KCR或KON HJ20 跳閘繼電器 KTR TJ21 合閘 繼電器 KCP HWJ22 跳閘 繼電器 KTP TWJ23 電源監視繼電器 KVS JJ24 壓力監視繼電器 KVP YJJ25 電壓 繼電器 KVM YZJ26 事故信號 繼電器 KCA SXJ27 繼電保護跳閘出口繼電器 KOU BCJ28 手動合閘繼電器 KCRM SHJ29 手動跳閘繼電器 KTPM STJ30 加速繼電器 KAC或KCL JSJ31 復歸繼電器 KPE FJ32 閉鎖繼電器 KLA或KCB BSJ33 同期檢查繼電器 KSY TJJ34 自動準同期裝置 ASA ZZQ35 自動重合閘裝置 ARE ZCJ36 自動勵磁調節裝置 AVR或AAVR ZTL37 備用電源自動投入裝置 AATS或RSAD BZT38 按扭 SB AN39 合閘按扭 SBC HA40 跳閘按扭 SBT TA41 復歸按扭 SBre或SBR FA42 試驗按扭 SBte YA43 緊急停機按扭 SBes JTA44 起動按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss 47 控制開關 SAC KK48 轉換開關 SAH或SA ZK49 測量轉換開關 SAM CK50 同期轉換開關 SAS TK51 自動同期轉換開關 2SASC DTK52 手動同期轉換開關 1SASC STK53 自同期轉換開關 SSA2 ZTK54 自動開關 QA 55 刀開關 QK或SN DK56 熔斷器 FU RD57 快速熔斷器 FUhs RDS58 閉鎖開關 SAL BK59 信號燈 HL XD60 光字牌 HL或HP GP61 警鈴 HAB或HA JL62 合閘接觸器 KMC HC63 接觸器 KM C64 合閘線圈 Yon或LC HQ65 跳閘線圈 Yoff或LT TQ66 插座 XS 67 插頭 XP 68 端子排 XT 69 測試端子 XE 70 連接片 XB LP71 蓄電池 GB XDC72 壓力變送器 BP YB73 溫度變送器 BT WDB74 電鐘 PT 75 電流表 PA 76 電壓表 PV 77 電度表 PJ 78 有功功率表 PPA 79 無功功率表 PPR 80 同期表 S 81 頻率表 PF 82 電容器 C 83 滅磁電阻 RFS或Rfd Rmc84 分流器 RW 85 熱電阻 RT 86 電位器 RP 87 電感（電抗）線圈 L 88 電流互感器 TA CT或LH89 電壓互感器 TV PT或YH10KV電壓互感器 TV SYH35KV電互感器 TV UYH110KV電壓互感器 TV 。
6.消防圖紙上的應急照明用什么符號代表
如下圖所示：
消防應急照明燈的作用：
應急照明燈在救災搶險、醫療救護等方面起到的作用是空前的，雖然說只有幾個小時的照明，但是幾個小時可以幫助多少財產和生命得到保障。
LED的特點體積小、壽命長、效率高、低電壓、使用安全、節能等一系列優點，因此科技部將“LED應急燈照明高效驅動技術與系統可靠性研究”列為2008年863課題進行研究和開發。
隨著我國經濟的持續高速增長，能源消耗不斷增加，能源緊張的矛盾日益突出?！把芯块_發高效節能、長壽命的半導體照明產品”被列入國家中長期科學和技術發展規劃（2006-2020）“能源”領域“工業節能”優先主題。
我國半導體應急燈照明產業的發展正迎來自主創新、實現跨越式發展的重大歷史機遇。
擴展資料
應急照明系統供電控制方式
國內使用的應急照明系統以自帶電源獨立控制型為主，正常電源接自普通照明供電回路中，平時對應急燈蓄電池充電，當正常電源切斷時，備用電源（蓄電池）自動供電。這種形式的應急燈每個燈具內部都有變壓、穩壓、充電、逆變、蓄電池等大量的電子元器件，應急燈在使用、檢修、故障時電池均需充放電。
另一種是集中電源集中控制型，應急燈具內無獨立電源，正常照明電源故障時，由集中供電系統供電。在這種形式的應急照明系統中，所有燈具內部復雜的電子電路被省掉了，應急照明燈具與普通的燈具無異，集中供電系統設置在專用的房間內。
與自帶電源獨立控制型應急燈具相比，集中電源集中控制型應急燈具有便于集中管理、用戶自查、消防監督檢查、延長燈具壽命、提高應急疏散效能等優點，系統可靠性好、使用壽命長、維護與管理方便、系統價格低。
但是集中電源集中控制型應急燈具由于每個應急燈具內沒有備用電源（蓄電池），若供電線路發生故障，則會直接影響到應急照明系統的正常運行，所以對其供電線路敷設有特殊的防火要求。
參考資料來源：百度百科-消防應急燈
