普通銼,特種銼,整形銼(什錦銼)。普通分為方銼,三角型銼等。特種銼形狀較多,整形銼尺寸直徑4毫米長度160毫米。銼刀粗銼用于加工余量在0.5~1毫米。中銼加工余量在0.2~0.5之間。細銼加工余量在0.05~0.2之間,表面粗糙度可以達到RA1.6。
銼刀分為普通銼,特種銼,整形銼(什錦銼)。普通分為方銼,三角型銼等。特種銼形狀較多,整形銼尺寸直徑4毫米長度160毫米。銼刀粗銼用于加工余量在0.5~1毫米。中銼加工余量在0.2~0.5之間。細銼加工余量在0.05~0.2之間,表面粗糙度可以達到RA1.6。銼刀對工件表面進行切削加工,使工件達到所要求的尺寸、形狀和表面粗糙度。
銼刀齒紋粗細等級:
1、1號紋:用于粗齒銼刀,齒距為2.3~0.83毫米。
2、2號紋:用中齒銼刀,齒距為0.77~0.42毫米。
3、3號紋:用于細齒銼刀,齒距為0.33~0.25毫米。
4、4號紋:用于雙細齒銼刀(有時也叫油光銼),齒距為0.25~0.2毫米。
5、5號紋:用于油光銼,齒距為0.2~0.16毫米。
普通銼、特種銼和整形銼。
銼刀按銼紋的密度不同(即每10毫米長度內的主銼紋數目)可分為1,2,3,4,5號銼紋。習慣上稱1號銼紋為粗銼(粗齒),2號銼紋為中銼(中齒)、3號銼紋為細銼(細齒)、4號為雙細銼5號銼紋為油光銼。
一般的粗銼適用于粗加工,中銼用于一般加工,細銼適于銼光工件的表面,雙細銼適用于精加工或打光工件。但是在銼削較硬的工件(如工具鋼)時,應選用細銼刀,否則容易損傷銼齒;在銼削較軟工件時(如有色金屬),則應選用粗銼刀,以免銼齒被鐵屑塞住。
擴展資料:
注意事項:
1、銼刀在使用前要檢查銼刀是否處于良好狀態,保證銼刀的拉緊套筒松緊度適中。
2、使用銼刀的過程中要輕拿輕放,防止將銼刀片碎裂傷人。
3、在工作過程中嚴禁把銼刀當作錘子使用。
4、在銼削行程中,要保持銼刀面平穩地與修復面接觸,不可左右晃動,避免產生過大、過深的銼刀痕。
5、銼刀推進的行程應參照需修復面積的大小而定,在滿足返修質量要求的同時,應盡量選擇較小的銼削面積。
參考資料來源:百度百科-銼刀
銼刀分為普通銼,特種銼,整形銼(什錦銼)。普通分為方銼,三角型銼等。特種銼形狀比較多你可自己去查一下。整形銼尺寸直徑4毫米長度160毫米一般用于金加工修正用。銼刀粗銼用于加工余量在0.5—1 毫米。中銼加工余量在0.2—0.5之間。細銼加工余量在0.05—0.2之間,表面粗糙度可以達到RA1.6 銼刀對工件表面進行切削加工,使工件達到所要求的尺寸、形狀和表面粗糙度
銼刀的粗細是按齒紋間(齒距)的大小而定的。銼刀的齒紋粗細等級分下列幾種:
1號紋:用于粗齒銼刀,齒距為2.3~0.83毫米。
2號紋:用中齒銼刀,齒距為0.77~0.42毫米。
3號紋:用于細齒銼刀,齒距為0.33~0.25毫米。
4號紋:用于雙細齒銼刀(有時也叫油光銼),齒距為0.25~0.2毫米。
5號紋:用于油光銼,齒距為0.2~0.16毫米

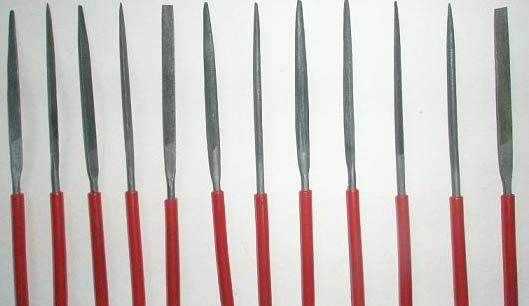

1、按用途分有:普通鉗工銼,用于一般的銼削加工;木銼,用于銼削木材、皮革等軟質材料;整形銼(什錦銼),用于銼削小而精細的金屬零件,有許多各種斷面形狀的銼刀組成一套;刃磨木工鋸用銼刀;專用銼刀,如銼修特殊形狀的平形和弓形的異形銼(特種銼),有直形和彎形兩種。

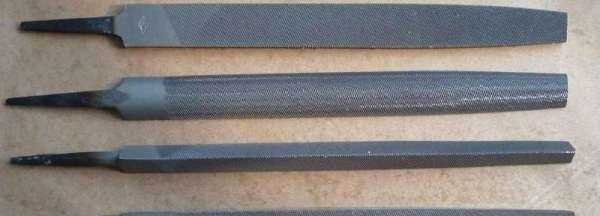

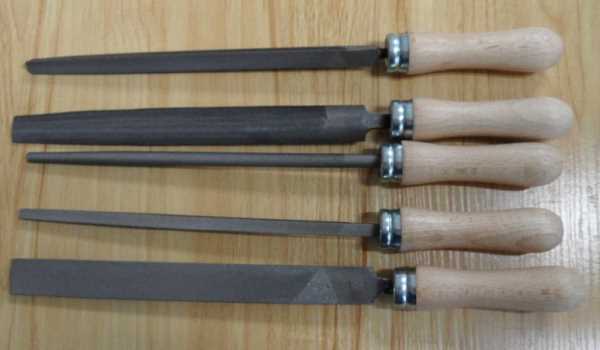

2、銼刀按剖面形狀分有:扁銼(平銼)、方銼、半圓銼、圓銼、三角銼、菱形銼和刀形銼等。平銼用來銼平面、外圓面和凸弧面;方銼用來銼方孔、長方孔和窄平面;三角銼用來銼內角、三角孔和平面;半圓銼用來銼凹弧面和平面;圓銼用來銼圓孔、半徑較小的凹弧面和橢圓面。
3、銼刀按銼紋形式分單紋銼和雙紋銼兩種。單紋銼的刀齒對軸線傾斜成一個角度,適于加工軟質的有色金屬;雙紋銼刀的主、副銼紋交叉排列,用于加工鋼鐵和有色金屬。它能把寬的銼屑分成許多小段,使銼削比較輕快。
4、銼刀按每10毫米長度內主銼紋條數分為Ⅰ~Ⅴ號,其中Ⅰ號為粗齒銼,Ⅱ號為中齒銼,Ⅲ號為細齒銼,Ⅳ號和Ⅴ號為油光銼,分別用于粗加工和精加工。金剛石銼刀沒有銼紋,只是在銼刀表面電鍍一層金剛石粉,用以銼削淬硬金屬。
擴展資料:
銼刀的選用原則
1、銼刀斷面形狀的選用
銼刀的斷面形狀應根據被銼削零件的形狀來選擇,使兩者的形狀相適應。銼削內圓弧面時,要選擇半圓銼或圓銼(小直徑的工件);銼削內角表面時,要選擇三角銼;銼削內直角表面時,可以選用扁銼或方銼等。
選用扁銼銼削內直角表面時,要注意使銼刀沒有齒的窄面(光邊)靠近內直角的一個面,以免碰傷該直角表面。
2、銼刀齒粗細的選擇
銼刀齒的粗細要根據加工工件的余量大小、加工精度、材料性質來選擇。粗齒銼刀適用于加工大余量、尺寸精度低、形位公差大、表面粗糙度數值大、材料軟的工件;反之應選擇細齒銼刀。
使用時,要根據工件要求的加工余量、尺寸精度和表面粗糙度的大小來選擇。
3、銼刀尺寸規格的選用
銼刀尺寸規格應根據被加工工件的尺寸和加工余量來選用。加工尺寸大、余量大時,要選用大尺寸規格的銼刀,反之要選用小尺寸規格的銼刀。
4、銼刀齒紋的選用
銼刀齒紋要根據被銼削工件材料的性質來選用。銼削鋁、銅、軟鋼等軟材料工件時,最好選用單齒紋(銑齒)銼刀。單齒紋銼刀前角大,楔角小,容屑槽大,切屑不易堵塞,切削刃鋒利。
參考資料
百度百科-銼刀
