混凝土檢測檢驗的內容及方法內容(混凝土質量檢查檢驗包括哪些內容)
1.混凝土質量檢查檢驗包括哪些內容
混凝土質量檢驗可分為內在質量（抗壓強度，抗折強度，抗凍性、抗?jié)B性，抗氯離子滲透性和鋼筋保護層厚度等）、表面質量和外形尺寸質量三大方面。混凝土強度的評定應分批進行同一驗收批的混凝土應用強度等級相同配合比和生產工藝基本相同的混合混凝土組成；
對現(xiàn)澆混凝土按分項工程劃分驗收批，對預制混凝土的構件按月劃分批次。對同一驗收收批的混凝土強度，因以該批內全部留置標準試件組數(shù)強度代表值作為統(tǒng)計數(shù)據(jù)來進行評定，除非常明確系試驗失誤，不得任意拋棄一個統(tǒng)計數(shù)據(jù)。
擴展資料
耐火泥料或陶瓷材料受到彎曲負荷的作用而破壞時的極限應力。用破壞彎曲力矩（?！っ祝┡c折斷處的截面阻力矩（立方厘米）之比值表示，單位為帕。
試驗在通用萬能材料試驗機上進行。試件為高（10~16）毫米*120毫米的圓柱體或10毫米X 10毫米X120毫米的長方柱體。水泥混凝土抗折強度是以150mm*150mm*550mm的梁形試件，在標準養(yǎng)護條件下達到規(guī)定齡期后（28天），在凈跨450mm、雙支點荷載作用下的彎拉破壞。
參考資料來源：搜狗百科——混凝土質量檢驗
2.在混凝土的檢驗和實驗中,混凝土的實驗項目包括哪些
混凝土結構檢測項目和檢測方法有哪些
一、混凝土結構現(xiàn)場檢測應依據(jù)委托方提出的檢測要求確定檢測項目和檢測方法。
二、混凝土結構現(xiàn)場檢測可根據(jù)委托方的要求進行下列項目的檢測：
1 混凝土力學性能，包括混凝土抗壓強度、抗拉強度、靜力受壓彈性模量
和表面硬度等項目；
2 混凝土使用性能，包括混凝土抗?jié)B性、抗凍性、離子滲透性、抗硫酸鹽
侵蝕性等項目；
3 結構混凝土微觀結構及氯離子含量、堿含量分析；
4 構件缺陷的檢查與測定；
5 構件尺寸的檢驗與偏差測定；
6 構件鋼筋的檢測，包括鋼筋位置、混凝土保護層厚度、鋼筋直徑、鋼筋
銹蝕狀態(tài)和鋼筋力學性能等項目；
7 位移與變形的測定，
8 構件損傷的識別與測定，包括環(huán)境作用、荷載作用、火災作用、地震作
用造成損傷的識別等項目；
9 材料性能劣化的快速檢驗；
10 結構性能的檢驗和測試。
[列出混凝土結構現(xiàn)場檢測所能實施的檢測項目，也是本標準列出的檢測項目]
三、混凝土結構現(xiàn)場檢測，應根據(jù)檢測類別、檢測目的、檢測項目、結構實際狀況和現(xiàn)場具體條件選擇適用的檢測方法。
[對檢測方法提出要求]
四、工程質量檢測，應選用直接的測試方法或間接的方法與直接方法相結合的綜合檢測方法。
[強調使用直接的檢測方法，直接檢測方法的系統(tǒng)不確定性（偏差）小，爭議相對較小，允許使用直接法修正或校準間接方法]
五、當將試驗室對標準試件的試驗技術用于現(xiàn)場的取樣檢測時應遵守下列規(guī)定：
1 取樣試件的尺寸符合相應試驗方法對標準試件的要求；
2 取樣試件的加工水平與標準試件的質量水平接近；
3 取樣試樣的數(shù)量不少于標準試件的數(shù)量；
4 取樣試件的性能的檢驗步驟與試驗方法的規(guī)定一致。
[把成熟的試驗方法用于現(xiàn)場的取樣檢測是行業(yè)內的共識，條件是取樣試件與標準試件基本一致。]
六、結構功能性檢測條件受到限制，評定機構需要特定的參數(shù)且有條件選用相對保守的參數(shù)時，可對采用的方法、數(shù)量的限制適當放寬。
[結構功能性評定需要了解結構眾多的參數(shù)，在檢測條件受到限制時，目前的檢測技術不能同時滿足結果準確和評定機構對性能參數(shù)的要求，在特定情況下應以提供相應的參數(shù)為目標，參數(shù)的偏差，可以通過采用相對保守的數(shù)值的方式解決。]
七、當采用檢測單位自行開發(fā)或引進的檢測儀器及檢測方法時，應遵守下列規(guī)定：
1 該儀器或方法通過技術鑒定；
2 該方法與已有成熟的方法進行比對試驗；
3 檢測單位應有相應的檢測細則，并給出測試誤差或測試結果的不確定度；
4 在檢測方案中應予以說明，必要時應向委托方提供檢測細則。
GBT50784-2013 混凝土結構現(xiàn)場檢測技術標準
3.混凝土強度檢測方法有哪些
第一、砼抗壓強度
測定砼抗壓強度是評定砼品質的主要指標。目前，砼抗壓強度試件以邊長為150mm的正立方體為標準試件，砼強度以該試件標準養(yǎng)護到28天，按規(guī)定方法測得的強度為準。
砼立方體試件抗壓強度計算： R=P/A
其中：R—砼抗壓強度（MPa） P—極限荷載（N） A—受壓面積（mm2）
注：①以3個試件測值的算術平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結果無效。②結果計算至0.1MPa。③非標準試件的抗壓強度應乘以尺寸換算系數(shù)。
第二、砼抗折（抗彎拉）強度
測定砼抗（抗彎拉）極限強度，是為了提供水泥砼路面設計參數(shù)，檢查水泥砼路面施工品質和確定抗折彈性模量試驗加荷標準。
水泥砼抗折強度是以150mm*150mm*550mm的梁形試件，在標準養(yǎng)護條件下，達到規(guī)定齡期后，在凈跨450mm，雙支點荷載作用下的彎拉破壞，并按規(guī)定的計算方法得到的強度值。
砼抗折強度計算： Rb=PL/bha
其中：Rb—抗折強度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。
注：①如斷面位于加荷點外側，則該試件之結果無效；如兩根試件無效，則該組結果作廢。斷面位置在試件斷塊短邊一側的底面中軸線上量得。②以3個試件測值的算術平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結果無效。③結果計算至0.01MPa。④采用100mm*100mm*400mm非標準試件時，所取得的抗折強度值應乘以尺寸換算系是0.85。
第三、砼芯樣的鉆取和強度檢測方法

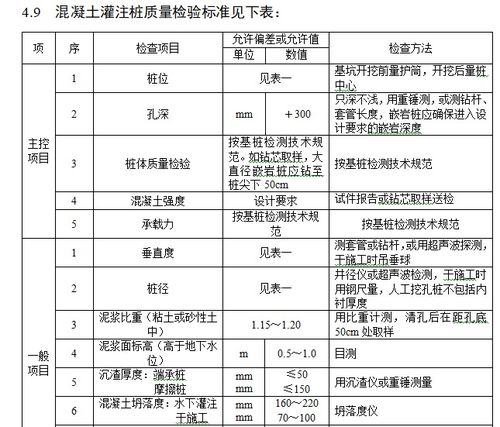

從水泥砼結構物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測定芯樣的劈裂抗拉強度或拉壓強度，作為評定結構的主要品質指標。
水泥砼路面強度的控制指標是彎拉或劈裂強度。由于彎拉強度試件成型及試驗過程比較麻煩，現(xiàn)多用劈裂強度來代替。需要強調的一點是快速無破損方法與傳統(tǒng)的鉆芯試驗方法比較，有其較大的優(yōu)勢，但不能代替鉆芯的彎拉強度試驗結果，也不能代替試驗室標準條件下的彎拉強度，不適用于作為仲裁試驗或工程驗收的最終依據(jù)。
(1)芯樣的鉆取：
a、鉆取位置：在鉆取前應考慮由于鉆芯可能導致對結構的不利影響，應盡可能避免在靠近砼構件的接縫或邊緣處鉆取，且基本上不應帶有鋼筋。
b、芯樣尺寸：芯樣直徑應為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對于路面工程，芯樣長度應與路面厚度相等。
c、標記：鉆出后的每個芯樣應立即清楚地用油漆等到標上記號，并記錄芯樣在砼結構中的位置。
(2)芯樣的檢查：每個芯樣應詳細描述有關裂縫、接縫、分層、麻面或離析等不均勻性。必要時應記錄集料的最大粒徑、形狀及種類，粗細集料的比例與級配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時應拍下照片。
(3)芯樣的測量：
a、平均直徑dm，在芯樣的中間及兩個1/4處按垂直議方向測量三對數(shù)值確定芯樣的平均直徑dm，精確至1.0mm。
b、平均長度Lm，取芯樣直徑兩端側面測定鉆取后芯樣的長度及端面加工后的長度，其尺寸差應在0.25mm之內，取平均值作為試件平均長度Lm，精確至1.0mm。
(4)試件的制作
a、抗壓試驗用的試件長度（端面加工后）不應少于直徑的0.95倍，也不應大于直徑的2.1倍。
b、試件兩端平面應與它們軸線垂直，誤差不應大于±1°，端面凹凸每100mm不超過0.05mm，承壓線凹凸不應大于0.25mm。必要時應磨平或用抹頂?shù)确椒ㄌ幚怼?/p>
c、試驗前試件應在20+2℃的水中浸泡40h，從水中取出后立即進行試驗。
(5)強度計算
a、抗壓強度： Rc=P/A=4P/πDm
式中：Rc—砼芯樣抗壓強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。
b、劈裂強度： Ra=2P/πA=2P/πDm*Lm
式中：Ra—砼芯樣劈裂抗拉強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長度（mm）。
