大一AD工程制圖點(大一機械制圖重點概念)

1.大一機械制圖重點概念

視圖：主要是三視圖?？谠E：長對正，高平齊，寬相等。

坐標軸：xyz

剖切面：剖面線及及其含義

向視圖：順時針?lè)D(zhuǎn)

線性：粗實線，細實線，點劃線，雙點劃線，虛線

圖框：名稱，材料，圖號，批量情況，比例，質量，版本號，設計，校對，審核，標準，批準

技術要求：未注尺寸公差，執行相關標準，熱處理及表面處理，其他要求。

圖面：標準尺寸，欠定義和過定義，表面粗糙度，配合公差，形位公差。

如果用cad繪圖，注意圖層要分清楚。

對于零部件：重點是螺紋配合，螺栓螺母，螺釘，階梯軸，支架（帶孔），齒輪齒條，蝸輪蝸桿

2.大學工程制圖

《大學工程制圖》根據全國高等工業學校工程制圖課程教學指導委員會制定的"工程制圖"課程教學基本要求編寫，適宜作大專院校化工類專業及輕工、食品、環境等非機械類專業"工程制圖"課程教材，也可作為相關專業工程技術人員的參考和自學用書。

《大學工程制圖》全部采用最新頒布的國家標準和有關的行業標準，共分15章，每章附有復習思考題，并編有《大學工程制圖習題集》與之配套使用?！洞髮W(xué)工程制圖》在編寫中，考慮到計算機技術發展對課程的影響以及面向21世紀教學改革的要求，在保持過去歷版教材特色的基礎上，對部分內容作了重組和增減，如對畫法幾何內容作了精簡，加強了構形設計訓練，焊接件圖和化工設備圖合并，計算機繪圖部分突出了AutoCAD繪圖軟件的應用等。

讀者可按不同專業和學時數的要求，對內容進行靈活取舍和組合。

3.機械制圖的基本知識

請參考：

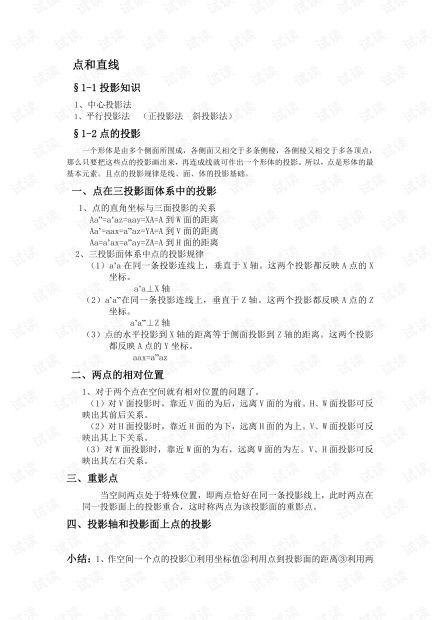

先要弄懂畫法幾何中的點線面體等的通常性質，通用方法.相貫線. 機械制圖 組合體的視圖和尺寸，機件形狀的常用表達方法， 軸測圖，機械圖概述，緊固件 齒輪 彈簧 和焊接件等的畫法，零件圖，裝配圖，立體表面展開。

另外：

首先，要多注意觀察，觀察各種模型和機械零件，熟悉它們?cè)诓煌暯窍碌臉幼樱缓蟀阉鼈儺嫵刹輬D。 想我當年，不可能為了畫個水庫就跑到水庫上看看，只能先從基本幾何形體和模型入手。第二點，對于制圖的一些理論和概念要搞懂，比如三視圖是怎么形成的？一旦把這些理解了，就會輕松很多。 第三，注意練習，循序漸進，一般課本上都會講制圖步驟，先按著他的來，比著課本上的圖畫，先把課本上的圖搞懂。隨著練習理解制圖的理論和概念，總結制圖技巧。有的理論實在理解不了，可嘗試著用高中的立體幾何論證一下。 第四，經?？磮D紙，你那里沒有圖書館嗎？沒有的話就上外面的公共圖書館去借。沒有機械制圖就看建筑制圖，它們的理論都是相通的。你要嘗試讓圖紙上的東西在你的頭腦里形成模型，而且是3D的。 第五，你將來一定會學計算機制圖的，也可以結合電腦幫助你理解。 學習制圖能夠達到別人畫的圖你能看懂，你畫的圖別人理解不錯就行了。 我看你老強調有答案的習題，其實這方面的材料是很少的。我當年學制圖的時候，我把我們學校的圖書館都翻過來了，只一本不倫不類的建筑制圖的練習冊，水利制圖的練習根本就沒有，后來我還得找建筑系的借了一些書；雖然練習冊很少，但是圖紙倒是很多。 你可以看圖紙啊。你們那總會有機械的、零件的圖紙吧。 你先把圖紙看懂了，再比著葫蘆畫瓢。 一定要遵守制圖步驟。

4.關于《工程制圖基礎》的學習心得

原發布者：OI上好佳

工程制圖心得體會工程制圖這門課程共開設兩個學期，在大一一年的時間內完成，上半學期主要學習看圖繪圖等基礎知識，下半學期主要學習CAD繪圖軟件以及上學期知識的應用。這門課是對學生空間想象能力的訓練，需要的不是解題方法、技巧之類的東西，而是將物體在腦海中構想出來的能力，這種能力不一定每個人天生都有，但是通過長期的學習、觀察和練習，是可以達到熟能生巧的效果的。學長學姐通過自己的親身體驗，在此總結出了一些學習工圖的心得體會，希望對學弟學妹有所幫助。1、上課走神是大忌在學習這門課程的時候老師的引導是極其重要的，沒有老師的指導很容易走進思維的死胡同，它不像其他課程一樣誰都可以自學，由于它的特殊性，如果落下一節課，靠自己課后好幾個小時可能都補不回來。老師上課時講例題的過程就是幫助我們?cè)谀X海中建立空間立體的過程，跟上老師的解題思路，自己一邊思考一邊聽老師的講解，來糾正自己空間想象的誤區，一點點訓練空間想象的能力?！豆こ讨茍D》課本前面的點線面部分可能很難，但這正是鍛煉我們空間想象能力的基礎部分，大家也許會在剛開始構想空間位置關系時感到頭腦暈頭轉向，但不要放棄，在老師講解過之后，大家如果還有不清晰的空間位置關系圖，一定要自己再思考，按照老師教的思路理清空間關系，因?yàn)椤跋搿边@個過程對大家的進步才是最關鍵的。2、平時留心多觀察要學好工程制圖，建立和培養較好的空間想象力是前提，這就需要大家多注意觀察實體模型，嘗

5.建筑施工圖紙入門基礎知識有哪些

總結建筑工程圖紙識讀的入門知識，力求達到以下四個方面能力：1、理解建筑施工圖的成圖原理和制圖標準；2、看懂房屋的組成和各部分的材料、做法，能夠看懂一般建筑工程的主要施工圖紙；3、能夠根據施工圖紙進行建筑面積和一般工程量的計算以及常用構件數量的統計；4、能夠發現圖紙中較明顯的錯誤、遺漏和圖樣之間相互矛盾的地方。

擴展資料：根據工程性質的不同，工程圖紙也可以分為不同類型。采用平面圖表達立體外形和尺寸時，一般都采用三視圖的方法，即正視圖、側視圖、俯視圖。

按照三視圖的原理，建筑工程圖紙分為建筑平面圖、立面圖和剖面圖，另外還包括建筑詳圖和結構施工圖。建筑工程平面圖分為兩大類，一類為總平面圖，另一類為表達一項具體工程的平面圖。

參考資料來源：百度百科-建筑工程圖紙。
