帶式輸送機(帶式輸送機的)
1.帶式輸送機的基礎知識
我只知道這么些了。希望對你有幫助

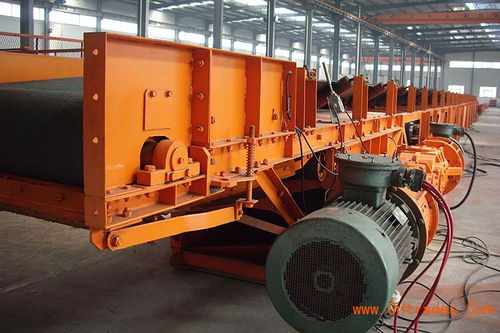

帶式輸送機由驅動裝置拉緊裝置輸送帶中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品，是一種摩擦驅動以連續方式運輸物料的機械。它可以將物料水平運輸或傾斜運輸在一定的輸送線上，從最初的供料點到最終的卸料點間形成一種物料的輸送流程。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。所以帶式輸送機廣泛應用于現代化的各種工業企業中，在礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中，廣泛應用帶式輸送機。
帶式輸送機特點 帶式輸送機是煤礦最理想的高效連續運輸設備，與其他運輸設備（如機車類）相比，具有輸送距離長、運量大、連續輸送等優點，而且運行可靠，易于實現自動化和集中化控制，尤其對高產高效礦井，帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。
帶式輸送機廣泛地應用在冶金、煤炭、交通、水電、化工、建材、電力、輕工、糧食、港口、船舶等部門，是因為它具有輸送量大、結構簡單、維修方便、成本低、通用性強等優點。
帶式輸送機組成 帶式輸送機由輸送帶、托輥、滾筒及驅動、制動、張緊、改向、裝載、卸載、清掃等裝置組成。
①輸送帶
常用的有橡膠帶和塑料帶兩種。 橡膠帶適用于工作環境溫度-15~40°C之間。物料溫度不超過50°C。向上輸送散粒料的傾角12°~24°。對于大傾角輸送可用花紋橡膠帶。塑料帶具有耐油、酸、堿等優點，但對于氣候的適應性差，易打滑和老化。帶寬是帶式輸送機的主要技術參數。
②托輥
分單滾筒（膠帶對滾筒的包角為210°~230°）、雙滾筒（包角達350°）和多滾筒（用于大功率）等。有槽形托輥、平形托輥、調心托輥、緩沖托輥。槽形托輥（由2~5個輥子組成）支承承載分支，用以輸送散粒物料；調心托輥用以調整帶的橫向位置，避免跑偏；緩沖托輥裝在受料處，以減小物料對帶的沖擊。
③滾筒
分驅動滾筒和改向滾筒。驅動滾筒是傳遞動力的主要部件。分單滾筒（膠帶對滾筒的包角為210°~230°）、雙滾筒（包角達350°）和多滾筒（用于大功率）等。
④張緊裝置
其作用是使輸送帶達到必要的張力，以免在驅動滾筒上打滑，并使輸送帶在托輥間的撓度保證在規定范圍內。
帶式輸送機技術優勢
首先是它運行可靠。在許多需要連續運行的重要的生產單位，如發電廠煤的輸送，鋼鐵廠和水泥廠散狀物料的輸送，以及港口內船舶裝卸等均采用帶式輸送機。如在這些場合停機，其損失是巨大的。必要時，帶式輸送機可以一班接一班地連續工作。
帶式輸送機動力消耗低。由于物料與輸送帶幾乎無相對移動，不僅使運行阻力?。s為刮板輸送機的1/3-1/5），而且對貨載的磨損和破碎均小，生產率高。這些均有利于降低生產成本。
帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定.短則幾米，長可達10km以上?？梢园惭b在小型隧道內，也可以架設在地面交通混亂和危險地區的上空。
根據工藝流程的要求，帶式輸送機能非常靈活地從一點或多點受料.也可以向多點或幾個區段卸料。當同時在幾個點向輸送帶上加料（如選煤廠煤倉下的輸送機）或沿帶式輸送機長度方向上的任一點通過均勻給料設備向輸送帶給料時，帶式輸送機就成為一條主要輸送干線。
帶式輸送機可以在貯煤場料堆下面的巷道里取料，需要時，還能把各堆不同的物料進行混合。物料可簡單地從輸送機頭部卸出，也可通過犁式卸料器或移動卸料車在輸送帶長度方向的任一點卸料。
2.輸送機的相關知識
中國古代的高轉筒車和提水的翻車，是現代斗式提升機和刮板輸送機的雛形；17世紀中，開始應用架空索道輸送散狀物料；19世紀中葉，各種現代結構的輸送機相繼出現。
1868年，在英國出現了帶式輸送機；1887年，在美國出現了螺旋輸送機；1905年，在瑞士出現了鋼帶式輸送機；1906年，在英國和德國出現了慣性輸送機。此后，輸送機受到機械制造、電機、化工和冶金工業技術進步的影響，不斷完善，逐步由完成車間內部的輸送，發展到完成在企業內部、企業之間甚至城市之間的物料搬運，成為物料搬運系統機械化和自動化不可缺少的組成部分。
輸送機一般按有無牽引件來進行分類具有牽引件的輸送機一般包括牽引件、承載構件、驅動裝置、張緊裝置、改向裝置和支承件等。牽引件用以傳遞牽引力，可采用輸送帶、牽引鏈或鋼絲繩；承載構件用以承放物料，有料斗、托架或吊具等；驅動裝置給輸送機以動力，一般由電動機、減速器和制動器（停止器）等組成；張緊裝置一般有螺桿式和重錘式兩種，可使牽引件保持一定的張力和垂度，以保證輸送機正常運轉；支承件用以承托牽引件或承載構件，可采用托輥、滾輪等。
具有牽引件的輸送機的結構特點是：被運送物料裝在與牽引件連結在一起的承載構件內，或直接裝在牽引件（如輸送帶）上，牽引件繞過各滾筒或鏈輪首尾相連，形成包括運送物料的有載分支和不運送物料的無載分支的閉合環路，利用牽引件的連續運動輸送物料。這類的輸送機種類繁多，主要有帶式輸送機、板式輸送機、小車式輸送機、自動扶梯、自動人行道、刮板輸送機、埋刮板輸送機、斗式輸送機、斗式提升機、懸掛輸送機和架空索道等。
沒有牽引件的輸送機的結構組成各不相同，用來輸送物料的工作構件亦不相同。它們的結構特點是：利用工作構件的旋轉運動或往復運動，或利用介質在管道中的流動使物料向前輸送。
例如，輥子輸送機的工作構件為一系列輥子，輥子作旋轉運動以輸送物料；螺旋輸送機的工作構件為螺旋，螺旋在料槽中作旋轉運動以沿料槽推送物料；振動輸送機的工作構件為料槽，料槽作往復運動以輸送置于其中的物料等。帶式輸送機帶式輸送機是最重要的現代散狀物料輸送設備，它廣泛的應用電力、糧食、冶金、化工、煤炭、礦山、港口、建材等領域。
帶式輸送機因為它所擁有的輸送料類廣泛、輸送能力范圍寬、輸送路線的適應性強以及靈活的裝卸料和可靠性強費用低的特點，已經在某些領域逐漸開始取代汽車、機車運輸。成為散料運輸?shù)闹饕b備，在社會經濟結構中扮演越來越重要的角色。
特別是電動滾筒驅動的帶式輸送機在糧庫的散料輸送過程中更加有無可比擬的優勢和發展?jié)摿σ虼宋覀冮_拓思維、努力創新并結合自己原有的知識和現有的資料對其進行創新完善。在此過程中檢驗自己的創新能力使其應用的范圍更加廣泛的在國民經濟的各個領域起到更加重要的作用。
加快帶式輸送機的創新研制特別是以電動滾筒作為驅動裝置的帶式輸送機有著極其重要的意義。因其擁有結構緊湊、傳動效率高、噪聲低、使用壽命長、運轉穩定、工作可靠性和密封性好、占據空間小等特點，并能適應在各種惡劣工作環境下工作包括潮濕、泥濘、粉塵多等。
因此國內外將帶式輸送機（電動滾筒驅動）廣泛應用于采礦、糧食、冶金等各個生產領域，思維的不斷開闊、制造技術的不斷提高和制造材料的不斷改進，帶式輸送機將以前所未有的速度發展。保障散料輸送工作高效、安全、可靠的運轉，并將在社會和經濟發展領域繼續起到更加重要的意義。
DTS、DTL通用固定帶式輸送機使用范圍及特點：用于煤礦井下集中運輸巷，主斜井提升，露天煤礦及地面系統的運輸。可水平、傾斜及有凹凸弧線的運輸，上運傾角可達25°，下運傾角可達18°.可由單機或多機組運輸系統輸送物料。
產品采用《煤礦井下用帶式輸送機技術條件》MT820-1999標準執行。輸送機械按使用的用途分可以分為：1，散料輸送機械（如：帶式輸送機\螺旋輸送機\斗式提升機\大傾角輸送機等）（1）帶式輸送機由驅動裝置拉緊裝置輸送帶中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品。
帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。應用它，可以將物料在一定的輸送線上，從最初的供料點到最終的卸料點間形成一種物料的輸送流程。
它既可以進行碎散物料的輸送，也可以進行成件物品的輸送。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。
所以帶式輸送機廣泛應用于現代化的各種工業企業中。在礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中，廣泛應用帶式輸送機。
它用于水平運輸或傾斜運輸。通用帶式輸送機由輸送帶、托輥、滾筒及驅動、制動、張緊、改向、裝載、卸載、清掃等裝置組成。
①輸送帶常用的有橡膠帶和塑料帶兩種。 橡膠帶適用于工作環境溫度-15~40°C之間。
物料溫度不超過50°C。向上輸送散粒料的傾角12°~24°。
對于大傾角輸送可用花紋橡膠帶。塑料帶具有耐油、酸、堿等優點，但對于氣候的適應性差，易打滑和老化。
帶寬是。
3.帶式輸送機的傳動原理
常用膠帶輸送機的類型、工作原理及特征
膠帶輸送機類型
1.通用固定式膠帶輸送機
這種輸送機的特點是：機架固定在底板或基礎上，多用在斜井、井下主要巷道及選煤廠，移動或架設誤工誤時，不太方便，膠帶寬度有1600mm、1400mm、1200㎜、1000㎜、800㎜等多種類型。
2.繩架吊掛式膠帶輸送機
這種輸送機可供順槽及采區上、下山運輸之用，其特點是輸送機中間部分的上下托輥與吊架均安裝在兩根平行的鋼絲繩上，鋼絲繩與吊架又用吊索吊掛在頂梁上，機身高度可以調節，并能適應底板不平、巷道有積水和淤泥等條件。
3.可伸縮膠帶輸送機
在綜合機械化采煤工作面與綜合機械化掘進工作面，工作面推進速度較快，巷道的長度與運輸距離也相應發生變化，這就要求運輸設備能夠靈活迅速地進行伸長與縮短，可伸縮膠帶輸送機就是為了適應這種需要而設計制造的。這種輸送機實際上是比通用固定膠帶輸送機多安裝了一個貯帶倉和一套貯帶裝置。這套裝置暫起貯存適量的膠帶作用，當移動輸送機機尾進行伸縮時，貯帶裝置可以相應地放出或貯存一定長度的膠帶，膠帶寬度有1200㎜、1000㎜、650㎜。
4.鋼絲繩芯膠帶輸送機
高的強度，能夠?qū)崿F(xiàn)單機長距離運輸，使運輸系統簡化，運輸效率高，設備成本及運輸成本遠遠低于一般織物芯體膠帶的輸送機。鋼絲繩芯膠帶接頭需經硫化、重新膠合，操作工藝復雜。重型機械使用膠帶寬度為1200㎜的鋼絲繩芯膠帶輸送機，安設長度達到1980m。
工作原理
膠帶輸送機主要由膠帶、傳動滾筒、拉緊裝置、托輥機架以及傳動裝置等幾部分組成。
膠帶繞經兩端滾筒后，用膠帶卡子或硫化方法，將兩頭接在一起，使之成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將膠帶拉緊，具有一定的張力。當主動滾筒被電動機帶動而旋轉時，借助于主動滾筒與膠帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的貨載從卸載滾筒2處卸載。
傳動原理特點
⑴膠帶輸送機的牽引力是通過傳動滾筒與膠帶之間的摩擦力來傳遞的，因此必須將膠帶用拉緊裝置拉緊，使膠帶在傳筒滾筒分離處具有一定的初張力。
⑵膠帶與貨載一起在托輥上運行。膠帶既是牽引機構，又是承載機構，貨載與膠帶之間沒有相對運動，消除了運行中膠帶與貨載的摩擦阻力。由于托輥內裝有滾動軸承，膠帶與托輥之間是滾動摩擦，因此運行阻力大大減小，從而減少了功率的消耗，增大了運輸距離。對于一臺膠帶輸送機，其牽引力傳遞能力的大小，決定于膠帶的張力、膠帶在傳動滾筒上的圍包角和膠帶與傳動滾筒之間的摩擦系數。要保證膠帶輸送機的膠帶在傳動滾筒上不打滑，正常運行，在生產實踐中要根據不同情況采取相應的措施。提高牽引力的傳遞能力可從以下幾方面入手：
⑴增大拉緊力（初張力）。膠帶輸送機在運行中，膠帶要伸長，造成牽引力下降，所以要根據情況，利用拉緊裝置適當?shù)貙⒛z帶拉緊，增大膠帶張力，以提高牽引力。
⑵增大摩擦系數。其具體措施是：保護好傳動滾筒上覆蓋的木襯或橡膠等襯墊，以增大摩擦系數，另一方面要少出水煤，預防摩擦系數減少。
⑶增加圍包角。井下膠帶輸送機由于工作條件差，所需牽引力大，故多采用雙滾筒傳動，以增大圍包角。
4.帶式輸送機的傳動原理有哪些
常用膠帶輸送機的類型、工作原理及特征
膠帶輸送機類型
1.通用固定式膠帶輸送機
這種輸送機的特點是：機架固定在底板或基礎上，多用在斜井、井下主要巷道及選煤廠，移動或架設誤工誤時，不太方便，膠帶寬度有1600mm、1400mm、1200㎜、1000㎜、800㎜等多種類型。
2.繩架吊掛式膠帶輸送機
這種輸送機可供順槽及采區上、下山運輸之用，其特點是輸送機中間部分的上下托輥與吊架均安裝在兩根平行的鋼絲繩上，鋼絲繩與吊架又用吊索吊掛在頂梁上，機身高度可以調節，并能適應底板不平、巷道有積水和淤泥等條件。
3.可伸縮膠帶輸送機
在綜合機械化采煤工作面與綜合機械化掘進工作面，工作面推進速度較快，巷道的長度與運輸距離也相應發生變化，這就要求運輸設備能夠靈活迅速地進行伸長與縮短，可伸縮膠帶輸送機就是為了適應這種需要而設計制造的。這種輸送機實際上是比通用固定膠帶輸送機多安裝了一個貯帶倉和一套貯帶裝置。這套裝置暫起貯存適量的膠帶作用，當移動輸送機機尾進行伸縮時，貯帶裝置可以相應地放出或貯存一定長度的膠帶，膠帶寬度有1200㎜、1000㎜、650㎜。
4.鋼絲繩芯膠帶輸送機
高的強度，能夠?qū)崿F(xiàn)單機長距離運輸，使運輸系統簡化，運輸效率高，設備成本及運輸成本遠遠低于一般織物芯體膠帶的輸送機。鋼絲繩芯膠帶接頭需經硫化、重新膠合，操作工藝復雜。重型機械使用膠帶寬度為1200㎜的鋼絲繩芯膠帶輸送機，安設長度達到1980m。
工作原理
膠帶輸送機主要由膠帶、傳動滾筒、拉緊裝置、托輥機架以及傳動裝置等幾部分組成。
膠帶繞經兩端滾筒后，用膠帶卡子或硫化方法，將兩頭接在一起，使之成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將膠帶拉緊，具有一定的張力。當主動滾筒被電動機帶動而旋轉時，借助于主動滾筒與膠帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的貨載從卸載滾筒2處卸載。
傳動原理特點
⑴膠帶輸送機的牽引力是通過傳動滾筒與膠帶之間的摩擦力來傳遞的，因此必須將膠帶用拉緊裝置拉緊，使膠帶在傳筒滾筒分離處具有一定的初張力。
⑵膠帶與貨載一起在托輥上運行。膠帶既是牽引機構，又是承載機構，貨載與膠帶之間沒有相對運動，消除了運行中膠帶與貨載的摩擦阻力。由于托輥內裝有滾動軸承，膠帶與托輥之間是滾動摩擦，因此運行阻力大大減小，從而減少了功率的消耗，增大了運輸距離。對于一臺膠帶輸送機，其牽引力傳遞能力的大小，決定于膠帶的張力、膠帶在傳動滾筒上的圍包角和膠帶與傳動滾筒之間的摩擦系數。要保證膠帶輸送機的膠帶在傳動滾筒上不打滑，正常運行，在生產實踐中要根據不同情況采取相應的措施。提高牽引力的傳遞能力可從以下幾方面入手：
⑴增大拉緊力（初張力）。膠帶輸送機在運行中，膠帶要伸長，造成牽引力下降，所以要根據情況，利用拉緊裝置適當?shù)貙⒛z帶拉緊，增大膠帶張力，以提高牽引力。
⑵增大摩擦系數。其具體措施是：保護好傳動滾筒上覆蓋的木襯或橡膠等襯墊，以增大摩擦系數，另一方面要少出水煤，預防摩擦系數減少。
⑶增加圍包角。井下膠帶輸送機由于工作條件差，所需牽引力大，故多采用雙滾筒傳動，以增大圍包角。
5.皮帶流水線的基本常識有哪些呢
皮帶流水線是生產流水線中最重要的幾種流水線之一。
皮帶流水線具有很多優點，適用于各種散料。 皮帶流水線又稱皮帶輸送線，結構形式多樣，有槽型皮帶機、平型皮帶機、爬坡皮帶機、側傾皮帶機、轉彎皮帶機等多種形式，輸送線上還可增設推板、側擋板、裙 邊等附件、能滿足各種工藝要求。
吉億特生產的皮帶輸送線具有輸送量大、結構簡單、維修方便、部件標準化等優點，是電子產品、電器、工藝禮品、金屬用具等輕 型產品進行加工、裝配的專用設備。根據輸送工藝要求，可以單臺輸送，也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統，以滿足不同布置型式的作業線 需要。
皮帶線可輸送的物料種類繁多，既可輸送各種散料，也可輸送各種紙箱、包裝袋等單件重量不大的件貨，用途廣泛。輸送帶有橡膠、帆布、PVC、PU等多種材 質，除用于普通物料的輸送外，還可滿足耐油、耐腐蝕、防靜電等有特殊要求物料的輸送。
采用專用的食品級輸送帶，可滿足食品、制藥、日用化工等行業的要求。 輸送平穩，物料與輸送帶間沒有相對運動，能夠避免對輸送物的損壞。
與其它輸送機相比噪音較小，適合于工作環境要求比較安靜的場合。結構簡單、便于維護；能 耗較小，使用成本低。
6.如何正確標準操作皮帶輸送機
皮帶輸送機安全操作規程
轉載：津銳機械
1、固定式輸送機應按規定的安裝方法安裝在固定的基礎上。移動式輸送機正式運行前應將輪子用三角木楔住或用制動器剎住。以免工作中發生走動，有多臺輸送機平行作業時，機與機之間，機與墻之間應有一米的通道。
2、皮帶輸送機使用前須檢查各運轉部分、膠帶搭扣和承載裝置是否正常，防護設備是否齊全。膠帶的張緊度須在啟動前調整到合適的程度。
3、皮帶輸送機應空載啟動。等運轉正常后方可入料。禁止先入料后開車。 4、有數臺輸送機串聯運行時，應從卸料端開始，順序起動。全部正常運轉后，方可入料。
5、運行中出現膠帶跑偏現象時，應停車調整，不得勉強使用，以免磨損邊緣和增加負荷。
6、工作環境及被送物料溫度不得高于50℃和低于-10℃。
7、輸送帶上禁止行人或乘人。
8、停車前必須先停止入料，等皮帶上存料卸盡方可停車。
9、皮帶輸送機電動機必須絕緣良好。移動式輸送機電纜不要亂拉和拖動。電動機要可靠接地。
10、皮帶打滑時嚴禁用手去拉動皮帶，以免發生事故。
