混凝土的PPT(水泥混凝土的基本知識(shí))

1.水泥混凝土的基本知識(shí)

混凝土是由膠凝材料、水和粗、細(xì)骨料按適當(dāng)比例配合、拌制成拌合物，經(jīng)一定時(shí)間硬化而成的人造石材。

普通混凝土（簡(jiǎn)稱為混凝土）是由水泥、砂、石和水所組成，另外還常加入適量的摻合料和外加劑。在混凝土中，砂、石起骨架作用，稱為骨料；水泥與水形成水泥漿，水泥漿包裹在骨料表面并填充其空隙。在硬化前，水泥漿起潤(rùn)滑作用，賦予拌合物一定的和易性，便于施工。水泥漿硬化后，則將骨料膠結(jié)為一個(gè)堅(jiān)實(shí)的整體。

鋼筋混凝土（簡(jiǎn)稱RC），是經(jīng)由水泥、粒料級(jí)配、加水拌和而成混凝土，在其中加入一些抗拉鋼筋，在經(jīng)過(guò)一段時(shí)間的養(yǎng)護(hù)，達(dá)到建筑設(shè)計(jì)所需的強(qiáng)度。它應(yīng)該是人類最早開(kāi)發(fā)使用的復(fù)合型材料之一。

鋼筋和混凝土是兩種全然不同的建筑材料，鋼筋的比重大，不僅可以承受壓力，也可以承受張力；然而，它的造價(jià)高，保溫性能很差。而混凝土的比重比較小，它能承受壓力，但不能承受張力；它的價(jià)格比較便宜，但是卻不堅(jiān)固。而鋼筋混凝土的誕生，解決了這兩者的缺陷問(wèn)題，并且保留了它們?cè)瓉?lái)的優(yōu)點(diǎn)，使得鋼筋混凝土成為現(xiàn)代建筑物建造的首選材料。

混凝土的歷史

可以追溯到古老的年代。其所用的膠凝材料為粘土、石灰、石膏、火山灰等。自19世紀(jì)20年代出現(xiàn)了波特蘭水泥后，由于用它配制成的混凝土具有工程所需要的強(qiáng)度和耐久性，而且原料易得，造價(jià)較低，特別是能耗較低，因而用途極為廣泛。

1861年鋼筋混凝土得到了第一次的應(yīng)用，首先建造的是水壩、管道和樓板。1875年，法國(guó)的一位園藝師蒙耶（1828~1906年）建成了世界上第一座鋼筋混凝土橋。

20世紀(jì)初，有人發(fā)表了水灰比等學(xué)說(shuō)，初步奠定了混凝土強(qiáng)度的理論基礎(chǔ)。以后，相繼出現(xiàn)了輕集料混凝土、加氣混凝土及其他混凝土，各種混凝土外加劑也開(kāi)始使用。60年代以來(lái)，廣泛應(yīng)用減水劑，并出現(xiàn)了高效減水劑和相應(yīng)的流態(tài)混凝土；高分子材料進(jìn)入混凝土材料領(lǐng)域，出現(xiàn)了聚合物混凝土；多種纖維被用于分散配筋的纖維混凝土?，F(xiàn)代測(cè)試技術(shù)也越來(lái)越多地應(yīng)用于混凝土材料科學(xué)的研究。

隨著時(shí)代的變遷，技術(shù)的進(jìn)步，“混凝土家族”里也有了新成員的加盟，其中纖維混凝土，無(wú)論從抗壓強(qiáng)度和價(jià)格來(lái)看，都具有一定的優(yōu)勢(shì)。然而，鋼筋混凝土雖然受到“混凝土家族”的競(jìng)爭(zhēng)影響，其發(fā)展的優(yōu)勢(shì)也不如從前，但是，在如今的很多領(lǐng)域中，仍能看到它那熟悉的身影。它依舊是堅(jiān)固耐用的代名詞。代表城市形象的高樓大廈，自然少不了鋼筋混凝土。高速公路、建筑橋梁、隧道等是鋼筋混凝土現(xiàn)代應(yīng)用的另一方面。然而，鋼筋混凝土還有一個(gè)更為實(shí)用的功能，那就是除險(xiǎn)，在處理各類坍塌事故中，使用鋼筋混凝土，可以更快的取得關(guān)鍵性的進(jìn)展，因?yàn)橛辛怂闹?，才能使搶險(xiǎn)行動(dòng)獲得控制性成果。因此，從這些方面可以看出，鋼筋混凝土在眾多建材中，依舊占有一席之地，我們期待，在未來(lái)的建筑道路上，鋼筋混凝土可以走的更好、更穩(wěn)

2.關(guān)于混凝土的知識(shí)

原發(fā)布者：執(zhí)天之行2002

商品混凝土基礎(chǔ)知識(shí)培訓(xùn)資料一、預(yù)拌混凝土的定義及強(qiáng)度等級(jí)常識(shí)：“混凝土”可簡(jiǎn)寫(xiě)為“砼”。預(yù)拌砼（也稱商品砼）是指由水泥、集料、水以及根據(jù)需要摻入外加劑、礦物摻合料等組分按一定比例在攪拌站經(jīng)計(jì)量、拌制后出售的并采用運(yùn)輸車，在規(guī)定時(shí)間內(nèi)運(yùn)至使用地點(diǎn)的砼拌合物。預(yù)拌砼屬于半成品。砼等級(jí)劃分是按砼的28天立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值分為若干個(gè)等級(jí)，即強(qiáng)度等級(jí)。表示為符號(hào)C(“C”為砼的英文名稱的第一個(gè)字母)與立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以MPa計(jì)）表示，普通砼劃分為C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等。二、商品砼的組成材料砼的組成材料一般為水泥、集料、水、礦物摻合料、化學(xué)外加劑。對(duì)一些有特殊要求的砼，會(huì)根據(jù)需要加入一些特殊材料。它與其他商品一樣，其性能是由它的原材料來(lái)實(shí)現(xiàn)的，只有控制好砼原材料的質(zhì)量、合理利用原材料才能獲得性能優(yōu)良、成本低廉的砼。1、水泥水泥是砼中最重要原材料之一，也是決定砼性能的重要部分。水泥的品種很多，有硅酸鹽水泥（P.Ⅰ、P.Ⅱ）、普通硅酸鹽水泥（P.O）、礦渣硅酸鹽水泥（P.S）、火山灰硅酸鹽水泥（P.P）、粉煤灰硅酸鹽水泥（P.F）、復(fù)合硅酸鹽水泥（P.C）、鋁酸鹽水泥、鐵鋁酸鹽水泥、硫鋁酸鹽水泥等等。它們主要存在著兩個(gè)方面的差別：一是水泥熟料礦物組成的差別。例如：硅酸鹽水泥，熟料中以硅酸鹽礦物為主；硫鋁酸鹽水泥，熟料中則以無(wú)水硫鋁酸鈣礦物為主。二是混合材料品種和摻量的差別。例如普通

3.關(guān)于混泥土的基本知識(shí)

C25的配比吧：1:1.92:3.13:0.48（水泥：砂：石：水）石子是5-31.5mm的，中砂，P.O32.5R水泥

根據(jù)現(xiàn)場(chǎng)砂石的含水率再詳細(xì)調(diào)整砂石水的用量。 純混凝土的配合比為

1立方米混凝土中水泥257kg 粗砂863 kg 礫石1215kg 水0.17m3

混凝土配合比的表示方法和相關(guān)參數(shù)

(1)混凝土配合比的表示方法。常用的有兩種：一種是以1 m3

混凝土中各種材料的用量來(lái)表示的；另一種是以水泥的質(zhì)量為1，用各材料間的質(zhì)量比來(lái)表示。

(2)混凝土配合比的相關(guān)參數(shù)。實(shí)質(zhì)上就是確定四種基本材料用量的三個(gè)比例關(guān)系，這三個(gè)比例關(guān)系可以用三個(gè)參數(shù)來(lái)表示。即：水與水泥的關(guān)系，用水灰比表示；砂與石子的關(guān)系，用砂率來(lái)表示；水泥漿與骨料的關(guān)系，用單位用水量來(lái)表示。

混凝土的技術(shù)性質(zhì)

混凝土的強(qiáng)度按混凝土立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分為C15、C20、C30、C40、C55、C60、C65、C70、C75及C80等14個(gè)等級(jí)。

混凝土拌合物的和易性是指混凝土拌合物易于施工操作，并獲得均勻密實(shí)結(jié)構(gòu)的性質(zhì)?；炷聊途眯允侵富炷猎诘挚怪車h(huán)境各種因素作用，保持原有性能的能力?；炷恋淖冃伟o(wú)荷載作用下的變形和有荷載作用下變形。

通鋼筋混凝土的特點(diǎn)

鋼筋和混凝土在外荷載的作用下，鋼筋與相鄰混凝土能夠共同變形同，受拉區(qū)的鋼筋首先達(dá)到屈服強(qiáng)度，而后愛(ài)壓區(qū)的混凝土達(dá)到彎曲抗壓強(qiáng)度，構(gòu)件即遭破壞。鋼筋混凝土能充分發(fā)揮鋼筋的抗拉能力和利用混凝土的抗壓能力，合理地利用了兩種材料各自的優(yōu)點(diǎn)。其次，鋼筋與混凝土兩種材料的溫度線膨脹系數(shù)的數(shù)值頗為接近。當(dāng)溫度變化時(shí)，不致于產(chǎn)生較大的溫度應(yīng)力而破壞兩者之間的粘結(jié)。

預(yù)應(yīng)力混凝土的原理及分類

在外荷載作用之前，預(yù)先在梁的受拉區(qū)施加一對(duì)大小相等、方向相反的偏心預(yù)壓力，使得梁截面下邊緣混凝土產(chǎn)生預(yù)壓應(yīng)力。當(dāng)外荷載作用時(shí)，截面下邊緣將產(chǎn)生拉應(yīng)力；最后的應(yīng)力分布為上述兩種情況的迭加；梁的下邊緣應(yīng)力可能是數(shù)值很小的拉應(yīng)力，也可能是壓應(yīng)力。也就是說(shuō)，由于預(yù)壓應(yīng)力的作用，可部分抵消或全部抵消外荷載所引起的拉應(yīng)力，因而延緩了混凝土構(gòu)件的開(kāi)裂和限制了裂縫的開(kāi)展，提高了構(gòu)件的抗烈度和剛度。預(yù)應(yīng)力混凝土根據(jù)工藝的不同，可分為先張法和后張法。

4.水泥混凝土的基本知識(shí)誰(shuí)有啊 要詳細(xì)的

二灰穩(wěn)定碎石基層與施工中的質(zhì)量監(jiān)控 （1）首先是對(duì)材料進(jìn)行檢驗(yàn)，杜絕不合格材料進(jìn)入拌合現(xiàn)場(chǎng)；（2）嚴(yán)格控制配合比，每天進(jìn)行2次碎石含水量分析，以便確定拌合水的最佳用量；（3）徹底清除墊層表面的浮砂、浮土和雜物，如局部地段墊層損壞，則清理干凈后用二 灰混合料填補(bǔ)并碾壓，經(jīng)灑水后再正式攤鋪二灰層；（4）對(duì)拌好的混合料進(jìn)行壓實(shí)試驗(yàn)，以便確定壓縮系數(shù)或松散系數(shù)，以此確定每個(gè)斷面的 松鋪厚度，由于配合比和材料的差異，每天應(yīng)首先做松散系數(shù)的試驗(yàn)，然后再進(jìn)行大面積攤 鋪；（5）攤鋪時(shí)對(duì)寬度、高度、平整度和橫坡度進(jìn)行質(zhì)量監(jiān)控；（6）采用飽和灑水碾壓，25 t (250 kN)振動(dòng)壓路機(jī)第一天壓6~8遍，第二天再壓4~6遍， 二灰穩(wěn)定碎石基層即成型；（7）通過(guò)7天的濕式養(yǎng)生后，工程處進(jìn)行質(zhì)量自檢，整理有關(guān)技術(shù)資料，請(qǐng)監(jiān)理進(jìn)行檢查并 請(qǐng)求彎沉測(cè)試。

在監(jiān)理認(rèn)可的情況下，可以申請(qǐng)下一工序的施工。 4.4 混凝土面層施工中的質(zhì)量監(jiān)控 對(duì)材料的質(zhì)量監(jiān)控和對(duì)配合比的監(jiān)控前面已論述，此處不再重復(fù)。

下面主要論述施工過(guò)程中 的質(zhì)量監(jiān)控。 4.4.1 模板安裝的質(zhì)量監(jiān)控 首先對(duì)中、邊樁進(jìn)行測(cè)量放樣，按照設(shè)計(jì) 高程安裝模板，安裝完畢后再對(duì)模板進(jìn)行實(shí)地復(fù)測(cè)，對(duì)有偏差的立即調(diào)整，使高程、中線、邊線、順直度、穩(wěn)固程度等均符合要求，確認(rèn)無(wú)誤后對(duì)模板底部空隙用砂漿封堵。

第二步是 對(duì)澆注厚度進(jìn)行檢查，以每10 m為一個(gè)斷面，每個(gè)斷面隨機(jī)檢查3個(gè)點(diǎn)，如澆注厚度達(dá)不到 設(shè)計(jì)要求，則要把二灰基層鑿低，以滿足混凝土澆注厚度要求。最后在模板內(nèi)側(cè)涂上脫模劑 。

該工序中最應(yīng)注意如下2個(gè)方面：（1）模板外側(cè)一定要有多個(gè)支撐環(huán)，以便能用它來(lái)支穩(wěn)模板。避免在振搗時(shí)擠歪甚至擠垮模 板，從而影響混凝土的寬度和平直度；（2）應(yīng)盡量選用高度與混凝土面板厚度一致的模板，如模板高度比混凝土面板厚度稍小時(shí)， 應(yīng)用砂漿認(rèn)真封堵模板底部空隙，待砂漿有一定強(qiáng)度后才能澆注混凝土，不然在振搗時(shí)會(huì)嚴(yán) 重漏漿，從而降低混凝土面板的標(biāo)號(hào)。

4.4.2 現(xiàn)場(chǎng)清理 模板安裝結(jié)束后，應(yīng)認(rèn)真清理澆注現(xiàn)場(chǎng)內(nèi)的泥砂、浮 石和雜物，并且灑一次透水，再請(qǐng)現(xiàn)場(chǎng)監(jiān)理工程師對(duì)模板安裝、澆注厚度、材料、設(shè)備和 施工準(zhǔn)備等情況進(jìn)行檢查，檢查合格并在檢查表上簽字后方可進(jìn)行混凝土澆注。 4.4.3 拌合 在混凝土拌合現(xiàn)場(chǎng)必須有質(zhì)量監(jiān)控人員跟班，其職責(zé)除嚴(yán) 格控制材料按配合比投放外，還要控制攪拌時(shí)間，防止結(jié)塊水泥袋碎屑、樹(shù)皮、草根、泥塊 等雜物進(jìn)入料斗，以及負(fù)責(zé)測(cè)試粗細(xì)集料的含水量和不定期校正手推車容量，負(fù)責(zé)做塌落度 試驗(yàn)和做試塊等工作。

可以講它是除材料測(cè)試以外的第二道關(guān)口。 4.4.4 混凝土澆注過(guò)程中的質(zhì)量監(jiān)控 （1）攤鋪與振搗：由于每5~7 km才設(shè)一個(gè)攪拌站，所以混合料在運(yùn)輸過(guò)程中多少會(huì)出現(xiàn)類似 離 析的不均勻現(xiàn)象，因此，簡(jiǎn)單的攤平振搗，在靠近模板處往往會(huì)出現(xiàn)蜂窩現(xiàn)象。

而模板旁采 用人工用鐵鏟送料并且翻鏟拍緊，使模板旁充分填滿混合料，再經(jīng)振搗后就沒(méi)有蜂窩現(xiàn)象了 。 采用1.1 kW的插入式振搗器振搗時(shí)要盡量均勻，不能局部漏振，不能碰到模板和傳力桿 ， 并且不斷摸索，掌握在不同氣溫、不同水泥品種、不同水灰比情況下的不同振搗時(shí)間。

它是 確?；炷临|(zhì)量的關(guān)鍵工序之一。 （2）提漿與整平：首先使用2.2~2.8 kW的平板振搗器，以及電動(dòng)磨盤(pán)進(jìn)行提漿，然后用 1 .1 kW的振搗梁和滾筒進(jìn)行整平，在最后整平時(shí)采用拉動(dòng)滾筒使其滑行的辦法，這種整平效 果較好。

它是混凝土表面“美容”的第一道工序。 （3）鋼筋安裝及檢查：縱縫拉桿及施工縫傳力桿都必須嚴(yán)格控制其直徑、長(zhǎng)度和安放間距 ，拉桿應(yīng)與路中心線垂直，使傳力桿與路中心線平行，拉桿與傳力桿必須安置水平，振搗時(shí) 盡量避免碰撞，以免變位而影響其發(fā)揮應(yīng)有的作用。

（4）脹縫角隅及邊緣鋼筋補(bǔ)強(qiáng)：主筋、結(jié)構(gòu)鋼筋的材質(zhì)、直徑、數(shù)量、各部位尺寸、彎折 捆扎均要符合設(shè)計(jì)要求，安裝時(shí)要留有足夠的保護(hù)層，安裝完畢立即請(qǐng)現(xiàn)場(chǎng)監(jiān)理工程師檢查 ，當(dāng)場(chǎng)填寫(xiě)鋼筋安裝檢查表，雙方簽字確認(rèn)后才能進(jìn)行混凝土澆注。是防止脹縫兩側(cè) 產(chǎn)生裂縫的關(guān)鍵工序之一。

（5）涵洞頂補(bǔ)強(qiáng)鋼筋和由于二灰彎沉不合要求而需設(shè)鋼筋網(wǎng)進(jìn)行補(bǔ)強(qiáng)的，按監(jiān)理工程師專 門(mén)下的通知進(jìn)行。 （6）表面整修與防滑；掌握好表面抹平和抓毛的時(shí)間；一般應(yīng)在混凝土終凝前、表面基本 干水后用長(zhǎng)45 cm、寬20 cm的木抹反復(fù)抹平拋光。

在表面抹平的基礎(chǔ)上，用手試壓混凝土表 面，認(rèn)為已達(dá)到比較理想的凝結(jié)效果后再用抓毛器在混凝土表面拉出深2~3 mm、間隔1.5 ~2 cm的橫向防滑槽。這是混凝土表面“美容”的最后一道工序。

（7）養(yǎng)生：濕式養(yǎng)生以鋪草袋最好，由于欽—陸公路兩邊均為稻田，因此全路段均采用 稻草覆蓋濕式養(yǎng)生。在抹平拉毛后2 h馬上灑水，并隨后覆蓋稻草，再均勻?yàn)⑺?，每?的灑水次數(shù)隨天氣變化而變化。

總之要保持混凝土濕潤(rùn)，保證水泥的水化反應(yīng)，按規(guī)定應(yīng)連 續(xù)養(yǎng)生14天，期間嚴(yán)禁各種車輛通行，它是確保混凝土路面達(dá)到規(guī)定強(qiáng)度的關(guān)鍵工序之 一 。 （8）切縫：一般應(yīng)在澆注完后的第二、三天進(jìn)行，總之應(yīng)控制在混凝土終凝后 36~48 h內(nèi)。

5.混凝土知識(shí)有哪些

混凝土（重點(diǎn)） 混凝土一般是由水泥、石子（粗骨料）、沙子（細(xì)骨料）、和水組成。

水泥+水=水泥漿 粗骨料起骨架作用細(xì)骨料填充骨料空隙，起二級(jí)骨架作用。 在水泥水化階段，水泥起潤(rùn)滑作用，保證混凝土的流動(dòng)性。

在水泥硬化階段，水泥起膠凝作用，保證混凝土的強(qiáng)度與耐久性。 一：混凝土的技術(shù)性能： 1。

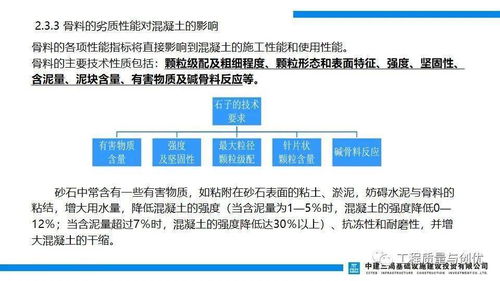

混凝土拌合物的和易性是一項(xiàng)綜合的技術(shù)性質(zhì)，包括流動(dòng)性 、黏聚性和保水性等三方面。 工地上常用塌落度作為流動(dòng)性指標(biāo)，對(duì)干硬性混凝土拌合物用維勃稠度作為流動(dòng)性的指標(biāo) 影響其和易性的因素主要包括單位體積用水量、砂率、組成材料的性質(zhì)、時(shí)間和溫度。

單位體積用水量決定水泥漿的數(shù)量和稠度，它是影響混凝土和易性最主要的因素。 二：混凝土的強(qiáng)度： 影響混凝土強(qiáng)度的因素：水泥強(qiáng)度與水灰比、骨料的種類、質(zhì)量、數(shù)量，養(yǎng)護(hù)的溫度與濕度、期齡 混凝土立方體抗壓強(qiáng)度（每年必考）一般通過(guò)立方體試件進(jìn)行測(cè)量，在標(biāo)準(zhǔn)條件制作邊長(zhǎng)為150mm的立方體試件（溫度20±2℃，相對(duì)濕度95%以上）下養(yǎng)護(hù)到28d的齡期。

（具有不低于95%保證率）注意符號(hào)fcu。 混凝土等級(jí)的劃分（符號(hào)C）:C15（最低） C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75C80（最高），共計(jì)14個(gè)等級(jí)。

三、混凝土的耐久性（五個(gè)指標(biāo)）：是個(gè)綜合概念包括：抗?jié)B（符號(hào)P 五個(gè)等級(jí) P4 P6 P8 P10 P12 ）、抗凍（符號(hào)F 九個(gè)等級(jí) F10 F15F25 F50 F100 F150 F200 F250 F300）、抗腐蝕、碳化、堿骨料反應(yīng)以及混凝土中鋼筋銹蝕等性能 堿骨料反應(yīng)：水泥中堿性氧化物含量較高時(shí)，會(huì)與骨料中所含的活性二氧化硅發(fā)生化學(xué)反應(yīng)。 外加劑的主要使用功能分為以下四類： 1。

改善混凝土拌合物物流變性能的外加劑。（減水劑，引氣劑和泵送劑）。

2。 調(diào)節(jié)混凝土凝結(jié)時(shí)間，硬化性能的外加劑。

（緩凝劑，早強(qiáng)劑和速凝劑） 3。 改善混凝土耐久性的外加劑。

（引氣劑，防水劑和阻銹劑） 4。 改善混凝土其他性能的外加劑。

（膨脹劑，防凍劑，著色劑，防水劑和泵送劑）。

6.混凝土結(jié)構(gòu)設(shè)計(jì)原理需要課件

首先我們來(lái)看看什么是結(jié)構(gòu)？結(jié)構(gòu)是指用來(lái)承受荷載或者其他作用的空間骨架體系。

那么就不難理解混凝土結(jié)構(gòu)就可以認(rèn)為是指用混凝土做成的能夠承載的空間骨架體系，混凝土結(jié)構(gòu)包括素混凝土結(jié)構(gòu)（小構(gòu)件，它不配筋）、普通鋼筋混凝土結(jié)構(gòu)（平常講的混凝土結(jié)構(gòu)一般指這類）、預(yù)應(yīng)力混凝土結(jié)構(gòu)（除有普通鋼筋外，還配有預(yù)應(yīng)力鋼筋），此外還還與鋼管混凝土、鋼纖維混凝土、組合結(jié)構(gòu)等有交叉。 通常教學(xué)上把《混凝土結(jié)構(gòu)》課程分為兩部分：即《混凝土結(jié)構(gòu)設(shè)計(jì)原理》與《混凝土結(jié)構(gòu)設(shè)計(jì)》，前者的主要內(nèi)容有：1。

混凝土的概念。2。

材料的物理力學(xué)性能（即混凝土和鋼筋的強(qiáng)度、變形性能）。3。

結(jié)構(gòu)設(shè)計(jì)方法（國(guó)家標(biāo)準(zhǔn)，結(jié)構(gòu)設(shè)計(jì)統(tǒng)一標(biāo)準(zhǔn)，主要介紹：結(jié)構(gòu)的功能性（安全性、適用性、耐久性的總稱）、荷載、作用、作用效應(yīng)S、結(jié)構(gòu)抗力R、極限狀態(tài)、可靠度等概念，它們均為隨機(jī)變量。 設(shè)計(jì)中應(yīng)將結(jié)構(gòu)設(shè)計(jì)為結(jié)構(gòu)抗力R不小于作用效應(yīng)S，但這里面有一定的概率問(wèn)題，也即結(jié)構(gòu)的可靠度問(wèn)題，所以要按一定的方法求出結(jié)構(gòu)的抗力R和作用效應(yīng)S，并且讓它們滿足一定的關(guān)系。

這就是結(jié)構(gòu)設(shè)計(jì)的方法，由《結(jié)構(gòu)可靠度設(shè)計(jì)統(tǒng)一標(biāo)準(zhǔn)》看，混凝土結(jié)構(gòu)、砌體結(jié)構(gòu)、鋼結(jié)構(gòu)、木結(jié)構(gòu)等的設(shè)計(jì)方法基本相同）。 4。

基本構(gòu)件承載力計(jì)算（包括受彎、受壓、受拉、受扭等構(gòu)件的承載力，主要解決結(jié)構(gòu)基本構(gòu)件抗力R的計(jì)算。5。

結(jié)構(gòu)變形、裂縫及耐久性設(shè)計(jì)（結(jié)構(gòu)構(gòu)件除了應(yīng)滿足承載力極限狀態(tài)要求外，還應(yīng)滿足正常使用極限狀態(tài)要求）6。預(yù)應(yīng)力混凝土。

這些是《混凝土結(jié)構(gòu)設(shè)計(jì)原理》的主要內(nèi)容，主要介紹基本理論基礎(chǔ)。 而《混凝土結(jié)構(gòu)設(shè)計(jì)》一般包括梁板結(jié)構(gòu)設(shè)計(jì)（樓蓋、樓梯等）、排架結(jié)構(gòu)（一般工業(yè)廠房用）、框架結(jié)構(gòu)，高層結(jié)構(gòu)（高層結(jié)構(gòu)及結(jié)構(gòu)的抗震一般另外開(kāi)課，高層結(jié)構(gòu)可以用混凝土結(jié)構(gòu)、鋼結(jié)構(gòu)、組合結(jié)構(gòu)等）等結(jié)構(gòu)的設(shè)計(jì)計(jì)算方法，主要解決：（1）效應(yīng)計(jì)算：如何利用結(jié)構(gòu)力學(xué)知識(shí)和結(jié)構(gòu)可靠度設(shè)計(jì)統(tǒng)一標(biāo)準(zhǔn)的要求得到作用效應(yīng)S。

(2)截面設(shè)計(jì)：根據(jù)各個(gè)控制截面的S，設(shè)計(jì)基本構(gòu)件的抗力R，使得S不大于R，注意這里有概率問(wèn)題，應(yīng)根據(jù)結(jié)構(gòu)可靠度設(shè)計(jì)統(tǒng)一標(biāo)準(zhǔn)的要。（3）構(gòu)造設(shè)計(jì)：采取一定的構(gòu)造措施，使得承載力及正常使用滿足要求。

（4）畫(huà)結(jié)構(gòu)施工圖。 結(jié)構(gòu)的設(shè)計(jì)應(yīng)遵守現(xiàn)行的國(guó)家規(guī)范，優(yōu)秀的結(jié)構(gòu)工程師設(shè)計(jì)出的結(jié)構(gòu)不僅應(yīng)符合“安全、適用、耐久”的要求外，同時(shí)還應(yīng)是比較經(jīng)濟(jì)的，做到不浪費(fèi)或者少浪費(fèi)。
