液壓傳動符號(常用液壓元件符號大全)

1.常用液壓元件符號大全

去百度文庫，查看完整內容>

內容來自用戶：yxlsr525

常用液壓圖形符號

表1常用液壓圖形符號（摘自GB/T786.1-1993）

(1)液壓泵、液壓馬達和液壓缸|

名稱|符號|說明|名稱|符號|說明|

液壓泵|液壓泵|一般符號|雙作用缸|不可調單向緩沖缸|詳細符號|

單向定量液壓泵|單向旋轉、單向流動、定排量|簡化符號|

雙向定量液壓泵|雙向旋轉，雙向流動，定排量|可調單向緩沖缸|詳細符號|

單向變量液壓泵|單向旋轉，單向流動，變排量|簡化符號|

雙向變量液壓泵|雙向旋轉，雙向流動，變排量|不可調雙向緩沖缸|詳細符號|

液壓馬達|液壓馬達|一般符號|簡化符號|

單向定量液壓馬達|單向流動，單向旋轉|可調雙向緩沖缸|詳細符號|

雙向定量液壓馬達|雙向流動，雙向旋轉，定排量|簡化符號|

單向變量液壓馬達|單向流動，單向旋轉，變排量|伸縮缸| |

雙向變量液壓馬達|雙向流動，雙向旋轉，變排量|壓力轉換器|氣-液轉換器|單程作用|

擺動馬達|雙向擺動，定角度|連續作用|

泵-馬達|定量液壓泵-馬達|單向流動，單向旋轉，定排量|增壓器|單程作用|

變量液壓泵-馬達|雙向流動，雙向旋轉，變排量，外部泄油|連續作用|

液壓整體式傳動裝置|單向旋轉，變排量泵，定排量馬達|蓄能器|蓄能器|一般符號|

單作用缸|單活塞桿缸|詳細符號|氣體隔離式| |

簡化符號|重錘式| |

單活塞桿缸（帶彈簧復位）|詳細符號|彈簧式| |

簡化符號

2.液壓傳動的基本知識

1.液壓傳動是利用帕斯卡原理！帕斯卡原理是大概就是：在密閉環境中，向液體施加一個力，這個液體會向各個方向傳遞這個力！力的大小不變！ 液壓傳動就是利用這個物理性質，向一個物體施加一個力，利用帕斯卡原理使這個力變大！從而起到舉起重物的效果！ 優點就是力量大！缺點就是太費空間！2.液壓傳動 液壓傳動和氣壓傳動稱為流體傳動，是根據17世紀帕斯卡提出的液體靜壓力傳動原理而發展起來的一門新興技術，是工農業生產中廣為應用的一門技術。

如今，流體傳動技術水平的高低已成為一個國家工業發展水平的重要標志。1795年英國約瑟夫·布拉曼（Joseph Braman,1749-1814），在倫敦用水作為工作介質，以水壓機的形式將其應用于工業上，誕生了世界上第一臺水壓機。

1905年將工作介質水改為油，又進一步得到改善。 第一次世界大戰（1914-1918）后液壓傳動廣泛應用，特別是1920年以后，發展更為迅速。

液壓元件大約在 19 世紀末 20 世紀初的20年間，才開始進入正規的工業生產階段。1925 年維克斯（F.Vikers）發明了壓力平衡式葉片泵，為近代液壓元件工業或液壓傳動 的逐步建立奠定了基礎。

20 世紀初康斯坦丁·尼斯克（G·Constantimsco）對能量波動傳遞所進行的理論及實際研究；1910年對液力傳動（液力聯軸節、液力變矩器等）方面的貢獻，使這兩方面領域得到了發展。 第二次世界大戰（1941-1945）期間，在美國機床中有30%應用了液壓傳動。

應該指出，日本液壓傳動的發展較歐美等國家晚了近 20 多年。在 1955 年前后 ， 日本迅速發展液壓傳動，1956 年成立了“液壓工業會”。

近20~30 年間，日本液壓傳動發展之快，居世界領先地位。液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工。

業用的塑料加工機械、壓力機械、機床等；行走機械中的工程機械、建筑機械、農業機械、汽車等；鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等；土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋梁操縱機構等；發電廠渦輪機調速裝置、核發電廠等等；船舶用的甲板起重機械（絞車）、船頭門、艙壁閥、船尾推進器等；特殊技術用的巨型天線控制裝置、測量浮標、升降旋轉舞臺等；軍事工業用的火炮操縱裝置、船舶減搖裝置、飛行器仿真、飛機起落架的收放裝置和方向舵控制裝置等。液壓傳動的基本原理是在密閉的容器內，利用有壓力的油液作為工作介質來實現能量轉換和傳遞動力的。

其中的液體稱為工作介質，一般為礦物油，它的作用和機械傳動中的皮帶、鏈條和齒輪等傳動元件相類似。 在液壓傳動中，液壓油缸就是一個最簡單而又比較完整的液壓傳動系統，分析它的工作過程，可以清楚的了解液壓傳動的基本原理.液壓傳動系統的組成 液壓系統主要由：動力元件（油泵）、執行元件（油缸或液壓馬達）、控制元件（各種閥）、輔助元件和工作介質等五部分組成。

1、動力元件（油泵） 它的作用是把液體利用原動機的機械能轉換成液壓力能；是液壓傳動中的動力部分。 2、執行元件（油缸、液壓馬達） 它是將液體的液壓能轉換成機械能。

其中，油缸做直線運動，馬達做旋轉運動。 3、控制元件 包括壓力閥、流量閥和方向閥等。

它們的作用是根據需要無級調節液動機的速度，并對液壓系統中工作液體的壓力、流量和流向進行調節控制。 4、輔助元件 除上述三部分以外的其它元件，包括壓力表、濾油器、蓄能裝置、冷卻器、管件及油箱等，它們同樣十分重要。

5、工作介質 工作介質是指各類液壓傳動中的液壓油或乳化液，它經過油泵和液動機實現能量轉換。液壓傳動的優缺點 1、液壓傳動的優點 （1）體積小、重量輕，因此慣性力較小，當突然過載或停車時，不會發生大的沖擊； （2）能在給定范圍內平穩的自動調節牽引速度，并可實現無極調速； （3）換向容易，在不改變電機旋轉方向的情況下，可以較方便地實現工作機構旋轉和直線往復運動的轉換； （4）液壓泵和液壓馬達之間用油管連接，在空間布置上彼此不受?chē)?yán)格限制； （5）由于采用油液為工作介質，元件相對運動表面間能自行潤滑，磨損小，使用壽命長； （6）操縱控制簡便，自動化程度高； （7）容易實現過載保護。

2、液壓傳動的缺點 （1）使用液壓傳動對維護的要求高，工作油要始終保持清潔； （2）對液壓元件制造精度要求高，工藝復雜，成本較高； （3）液壓元件維修較復雜，且需有較高的技術水平； （4）用油做工作介質，在工作面存在火災隱患； （5）傳動效率低。

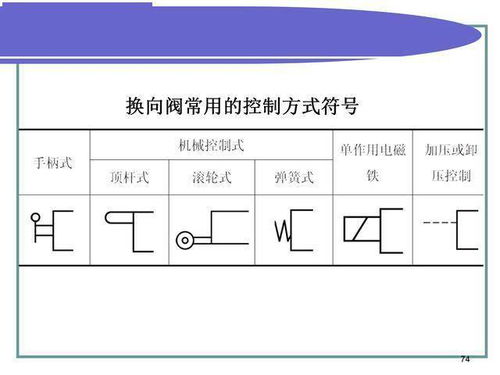

3.液壓閥符號有哪些

SDG是系列號，電磁換向閥（底板安裝型），這是標準型。無沖擊型在系列號前加“S-”,;

-03代表規格；

-3C4:3表示閥位數為3位、C表示彈簧回中、4表示閥芯形式；

-D24：線圈類型，直流24V;

-50：表示設計號

電磁換向閥 DSG-03-3C4-D24-50

液壓電磁閥產品特點：

1、特優的大電磁力的電磁鐵及流道設計，使得該產品適應于高壓大流量。

2、與閥相匹配的大推力的電磁鐵及提高彈簧力的設地，使在污染的工作環境下仍能保持可靠的工作。

3、優良的電器防水及防塵特性。

希望我的回答可以幫助到您 請采納 謝謝
