計算一測回角值的(測回法水平角觀測表格怎么計算:一測回角值,各測回)
1.測回法水平角觀測表格怎么計算 : 一測回角值,各測回
采用測回法
一、測回法是建筑工程施工測量中常用的水平角測量的方法。
二、測回法測水平角：
1、在O點安置好經緯儀，盤左位置（目鏡端朝觀測者時，豎盤位于望遠鏡左邊）瞄準左目標A得讀數a左（0°02′48″）；為了計算方便，將起始目標的讀數調至0°00'附近。
2、松開照準部制動螺旋，瞄準右目標B，得讀數b左（81°34′24″）；則盤左位置所得上半測回角值為：β左= b左-a左=81°34′24″-0°02′48″=81°31′36″
3、豎直面內轉動望遠鏡成盤右位置（豎盤在望遠鏡右邊），再次瞄準右目標B，得讀數b右（261°33′54″）
4、盤右再次瞄準左目標A，得讀數a右（180°02′30″）；則盤右位置所得下半測回角值為：β右= b右-a右 =261°33′54″-180°02′30″=81°312′24″
5、利用盤左、盤右兩個位置觀測水平角，可以抵消儀器誤差對測角的影響，同時也可以檢核觀測中有無錯誤存在。

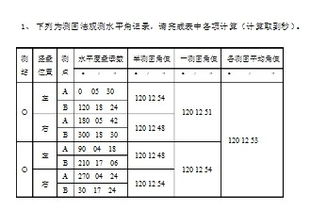

6、對于DJ6級光學經緯儀，如果β左與β右的差數不超過±40″，則可取上、下半測回平均值作為最后結果，即： β=（1/2）*（β左+β右）=（1/2）*(81°31'36"+81°31'24")=81°31'30" 表3-1為測回法水平角觀測記錄
7、在計算水平角值時，由于水平度盤刻劃是順時針?lè)较蜃⒂?，所以?yīng)總是以右邊方向（觀測者面向角度張開方向）的讀數減去左邊方向讀數。如發生不夠減情況時，可在右邊方向讀數上加360°再減去左邊方向讀數
8、在水平角觀測中，當測角精度要求較高時，需要觀測多個測回，為了減小度盤分劃誤差的影響，各測回間應按180°/n的差值變換度盤起始位置，其中n為測回?cái)?shù)。用DJ6光學經緯儀觀測時，各測回間水平角值之差應不超過±40″
三、水平角觀測注意事項：
1、儀器高度要與觀測者的身高相適應，三腳架要踩實，中心連接螺旋要擰緊，操作時不要用手扶三腳架，使用各螺旋時用力要輕
2、要精確對中，邊長越短，對中誤差影響越大
3、照準標志要豎直，盡可能用十字絲交點附近去瞄準標志底部
4、應該邊觀測、邊記錄、邊計算。發現錯誤，立即重測
5、水平角觀測過程中，不得再調整照準部水準管。如氣泡偏離中央超過一格時，須重新整平儀器，重新觀測。
2.全圓測回法觀測水平角的操作步驟是什么
1.經緯儀的安置 1）松開三腳架，安置于測站點上。
其高度大約在胸口附近，架關大致水平。 2）打開儀器箱，雙手握住儀器支架，將儀器從箱中取出置于架關上。
一手緊握支架，一手?jǐn)Q緊連螺旋。 2.熟悉儀器各部件的名稱和作用。
3.經緯儀的使用 對中： 調整對中器對光螺旋，看清測站點，依次移動三腳架的其中兩個腳，使對中器中的十字絲對準測站點，踩緊三腳架，通過調節三腳架高度使圓水準氣泡居中。 整平： 轉動照準部，使水準管平行于任意一對腳螺旋，同時相對旋轉這對腳螺旋，使水準管氣泡居中；將照準部繞豎軸轉動90°，旋轉第三只腳螺旋，使氣泡居中。
再轉動90°，檢查氣泡誤差，直到小于妥劃線的一格為止。 瞄準： 用望遠鏡上瞄準器瞄準目標，從望遠鏡中看到目標，旋轉望遠鏡和照準部的制動螺旋，轉動目鏡螺旋，使十字絲清晰。
再轉動物鏡對光螺旋，使目標影像清晰，轉動望遠鏡和照準部的微動螺旋，使目標被單根豎絲平分，或?qū)⒛繕?biāo)夾在雙根豎絲中央。 讀數： 打開反光鏡，調節反光鏡使讀數窗亮度適當，旋轉讀 數顯微鏡的目鏡，看清讀數窗分劃，根據使用的儀器用分微尺或測微尺讀數。
3.測回法測水平角具體操作步驟
回法測測水平角方法 1.經緯儀的安置1）松開三腳架，安置于測站點上。
其高度大約在胸口附近，架關大致水平。2）打開儀器箱，雙手握住儀器支架，將儀器從箱中取出置于架關上。
一手緊握支架，一手?jǐn)Q緊連螺旋。2.熟悉儀器各部件的名稱和作用。
3.經緯儀的使用 對中： 調整對中器對光螺旋，看清測站點，依次移動三腳架的其中兩個腳，使對中器中的十字絲對準測站點，踩緊三腳架，通過調節三腳架高度使圓水準氣泡居中。 整平： 轉動照準部，使水準管平行于任意一對腳螺旋，同時相對旋轉這對腳螺旋，使水準管氣泡居中；將照準部繞豎軸轉動90°，旋轉第三只腳螺旋，使氣泡居中。
再轉動90°，檢查氣泡誤差，直到小于妥劃線的一格為止。 瞄準： 用望遠鏡上瞄準器瞄準目標，從望遠鏡中看到目標，旋轉望遠鏡和照準部的制動螺旋，轉動目鏡螺旋，使十字絲清晰。
再轉動物鏡對光螺旋，使目標影像清晰，轉動望遠鏡和照準部的微動螺旋，使目標被單根豎絲平分，或?qū)⒛繕?biāo)夾在雙根豎絲中央。讀數： 打開反光鏡，調節反光鏡使讀數窗亮度適當，旋轉讀數顯微鏡的目鏡，看清讀數窗分劃，根據使用的儀器用分微尺或測微尺讀數。
測回法測測水平角的步驟1）度盤配置：設共測n個測回，則第I個測回的度盤位置為略大于 。若測兩個測回，根據公式計算第一測回起始讀數稍大于0°，第二測回起始讀數稍大于90°。
2）一測回觀測 盤左 瞄準左邊目標A，進行讀數記a1，順時針?lè)较蜣D(zhuǎn)動照準部，瞄準右邊目標B，進行讀數記b1，計算上半測回角值β左=b1-a1 。 盤右 瞄準右目標B，進行讀數記b2，逆時針?lè)较蜣D(zhuǎn)動照準部，瞄準目標A，進行讀數記a2，計算下半測回角值β右=b2-a2 。
檢查上、下半測回角值互差是否超限，計算一測回角值 。（3）測站觀測完畢后，檢查各測回角值互差不超過±24″，計算各測回的平均角值。
回法測測水平角注意事項 1.瞄準目標時，盡可能瞄準其底部。2.同一測回觀測時，切勿誤動度盤變換手輪或復測扳手。
