虛擬示波器(示波器使用時的一般注意事項和方法?)

1.示波器使用時的一般注意事項和方法?

示波器的使用和注意事項

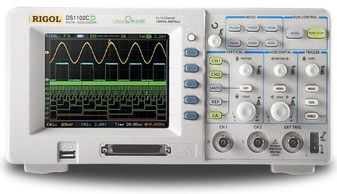

示波器是利用電子射線的偏轉來復現電信號瞬時值圖像的一種儀器。不但可以象電壓表、電流表、功率表測量信號幅度，也可以象頻率計、相位計那測試信號周期、頻率和相位；而且還能測試調制信號的參數，估計信號的非線性失真等。

Y通道是由Y軸衰減器和Y軸放大器組成部分的，以適應觀察不同幅度的各種電信號。X通道中的掃描電路是一個能連續產生周期性線性電壓的鋸齒波發生器。為了能在熒光屏上看到一個穩定的待測信號波形，必須使鋸齒波電壓的周期是待測信號周期的整數倍。圖中同步電路的作用就是用來迫使鋸齒波電壓的周期滿足上述要求的。其中“內”同步是利用被測信號強迫同步。而“外”同步則是利用外部所加的電壓強迫同。X通道中還有一個外部輸入（X輸入），有了它可以擴展示波器的功能，觀察Y=f(X)的圖形。例如測二極管的伏安特性，電機的轉矩特性等。

另外還有示波器及電源系統，輔助性調節電路（亮度、聚焦、垂直和水平位移等）以及示波器電源和校正信號等。校正信號發生器是專門用來產生頻率和幅度都是固定的連續方波（幅度0.5V，頻率1KHz），以校準X軸及Y軸的刻度。

示波器的使用

1.示波器測量電流

測量時需要一個精度高、阻值很小而且是已知的無感電阻器，測得電壓后根據歐姆定律換算成實測電流值。

2.示波器測量電壓

(1)被測信號頻率較低：可采用探頭。如果信號幅度較小，用10:1探頭靈敏度太低時，可直接用屏蔽線連接示波器Y軸輸入端與測試點。

(2)被測信號頻率較高：用探頭要比用屏蔽線或普通電纜失真小，精度高。但測試距離將受探頭電纜長度的限制，其靈敏度將隨探頭的衰減而有所下降。一般測量高頻時可采用同軸電纜。

測交流電壓，一般是測量交流電壓波形的峰值電壓或某兩點的電位差值。其測量結果經過計算得出被測兩點間的電位差。即用屏面上被測兩點之間的垂直偏轉距離乘以Y軸偏轉靈敏度，即被測兩點間的電位差。

測直流電壓，所用示波器頻響必須是從直流開始。首先調節垂直位移按鈕，使掃描線處于某一水平刻度線上作為零電平線，輸入被測電壓信號，測出掃描線從零電平偏移的垂直距離，即被測直流電壓=垂直偏轉距離*Y軸偏轉靈敏度*探頭衰減系數。

3.示波器測量波形時間

示波器水平掃描開關微調在校準位置時，掃描開關各檔的刻度值，表示屏幕上水平刻度所代表的時間值。因此示波器可以直接測得整個波形（或波形的任何部分）。

4.示波器測量頻率

可利用時間測量法確定頻率。

5.示波器測量相位

用于雙蹤示波器，在示波器屏幕上同時顯示兩條光跡，按坐標刻度測量這兩條光跡有關點間的距離，將測得的距離換算成相位差。

2.模擬示波器的注意事項

校正波形不能不特別注意的一個地方就是：信號傳輸線的信號衰減擋位（見圖15）。當其撥到*1時，表示無衰減（平時設置點）；撥在*10時，表示衰減10倍，通常在輸入信號的頻率過低時，它相應的周期會變得很大，這時就要先進行衰減再作測試了，不過還是要在測試出的結果中提升10倍才行，這樣才是原來的波形值。還有一個就是位于SWP VAP和POSMCN中間的擴大按鍵（*10盤 MAC）（見圖16）。當周期單位數設置在最低的微秒值都還不能看清波形時，或是說當波形的頻率很高時，就要運用到這個擴大按鍵了。也就是說，所謂的擴大和衰減只是對周期而言，而對電壓幅度則不起作用，而且不論是擴大還是衰減，調整波形完畢后都要相應地將周期的倍數縮小或放大。為了使波形的讀數更加精確、清晰，在原始校正波形時，一定要把波形調得最準、最清晰、線條調至最精細，只有這樣，讀數才會最為準確，誤差才會減至最少，這對故障分析往往有舉足輕重的作用。最后還有一點需要注意的是：校正波形調整完畢后，所有補償按鈕都不能調動或更改（即SWP VAP和電壓補償），否則將要再次對示波器重新校正一次

模擬示波器使用要求：模擬示波器注意防水，防摔，防塵！

3.示波器的使用注意事項是什么?

一、嚴格限制接入信號幅度，有大信號接入示波器時，需要先預估信號電平，并選用合適的衰減器對信號進行衰減，防止大信號燒毀示波器輸入通道；二、示波器探頭接入時，宜緩慢均勻用力，避免損壞接插端口；三、定期檢測和保養。

每個月，對示波器至少進行一次半小時的加電熱機，對泰克示波器做SPC操作；四、注意使用環境，避免在灰塵過大環境使用設備；五、愛惜使用，切勿碰摔；六、注意儀器通道接口靜電防護；七、接口和線纜避免熱插拔；八、探頭使用時注意避免拉、拽及折彎，避免撞擊/掉落等。希望以上內容可以幫到你。

4.示波器使用注意事項有哪些

1.作定量測量時，應先將示波器通電預熱10分鐘以上，使機中各元件在熱穩定狀態下工作，否則由于機內元件溫度處于上升過程，影響測量結果.

2.通常示波器的靈敏度都是指它的最大靈敏度.Y輸入調節在不同位置，對應的靈敏度不同.因此，一經核準，Y輸入調節就不能再動.為了保護熒光屏，測量時應加掃描信號，使形成掃描線，避免亮點長時間集中在一點.

3.示波器Y輸入和X輸入端的阻抗一般很大（1兆歐/40皮法），在它的輸入電路中幾乎不形成電流，因此用示波器能夠?qū)ξ⑷跣盘栯妷哼M(jìn)行測量，這是它的優點.示波器也可以測量電流，把一個小電阻串聯在待測電路中（或利用電路中的已知電阻），測出它兩端的電壓，利用歐姆定律算出電路中的電流.

5.示波器日常使用的注意事項有哪些

一般說明書的開頭就會有這方面的說明：

只有受過專業培訓的人員才能執行維修程序

避免起火和人身傷害

使用合適的電源線。請使用本產品專用并經所在國家/地區認證的電源線

正確連接和斷開探頭。正確連接儀器探頭，探頭的接地端為地相位。當探頭或測試端連接到電壓源上時請勿插拔；將探頭與測試儀器斷開前，請將探頭輸入和探頭基準導線與電路斷開

將產品接地。為避免電擊，必須將儀器通過接地導線與大地相連

查看所有終端額定值。為避免起火和過大電流的沖擊，請查看產品上所有的額定值和標記說明。在連接產品前，請先查看產品手冊，了解額定值的詳細信息

使用正確的探頭。為避免過大電流的沖擊，請使用正確的額定探頭進行測量

斷開交流電源。適配器可以斷開交流電源，用戶必須能隨時觸及適配器

請勿拆機運行。如外蓋或面板已卸下，請勿操作

懷疑產品出現故障時，請勿進行操作。如果懷疑本產品損壞，請讓指定的維修人員進行檢查

正確對電池進行充電。按指定的電源適配器和推薦的充電周期對電池進行充電

避免接觸裸露電路。產品接通電源時，請勿接觸任何裸露的接點和部件

保持良好的通風

請勿在潮濕的環境下使用

請勿在易燃易爆的環境下使用

請保持產品表面的清潔和干燥

可以看看這個：示波器安全使用原則與規范

6.示波器使用時的一般注意事項和方法

示波器的使用和注意事項 示波器是利用電子射線的偏轉來復現電信號瞬時值圖像的一種儀器。

不但可以象電壓表、電流表、功率表測量信號幅度，也可以象頻率計、相位計那測試信號周期、頻率和相位；而且還能測試調制信號的參數，估計信號的非線性失真等。 Y通道是由Y軸衰減器和Y軸放大器組成部分的，以適應觀察不同幅度的各種電信號。

X通道中的掃描電路是一個能連續產生周期性線性電壓的鋸齒波發生器。為了能在熒光屏上看到一個穩定的待測信號波形，必須使鋸齒波電壓的周期是待測信號周期的整數倍。

圖中同步電路的作用就是用來迫使鋸齒波電壓的周期滿足上述要求的。其中“內”同步是利用被測信號強迫同步。

而“外”同步則是利用外部所加的電壓強迫同。X通道中還有一個外部輸入（X輸入），有了它可以擴展示波器的功能，觀察Y=f(X)的圖形。

例如測二極管的伏安特性，電機的轉矩特性等。 另外還有示波器及電源系統，輔助性調節電路（亮度、聚焦、垂直和水平位移等）以及示波器電源和校正信號等。

校正信號發生器是專門用來產生頻率和幅度都是固定的連續方波（幅度0.5V，頻率1KHz），以校準X軸及Y軸的刻度。 示波器的使用 1.示波器測量電流 測量時需要一個精度高、阻值很小而且是已知的無感電阻器，測得電壓后根據歐姆定律換算成實測電流值。

2.示波器測量電壓 （1）被測信號頻率較低：可采用探頭。如果信號幅度較小，用10:1探頭靈敏度太低時，可直接用屏蔽線連接示波器Y軸輸入端與測試點。

（2）被測信號頻率較高：用探頭要比用屏蔽線或普通電纜失真小，精度高。但測試距離將受探頭電纜長度的限制，其靈敏度將隨探頭的衰減而有所下降。

一般測量高頻時可采用同軸電纜。 測交流電壓，一般是測量交流電壓波形的峰值電壓或某兩點的電位差值。

其測量結果經過計算得出被測兩點間的電位差。即用屏面上被測兩點之間的垂直偏轉距離乘以Y軸偏轉靈敏度，即被測兩點間的電位差。

測直流電壓，所用示波器頻響必須是從直流開始。首先調節垂直位移按鈕，使掃描線處于某一水平刻度線上作為零電平線，輸入被測電壓信號，測出掃描線從零電平偏移的垂直距離，即被測直流電壓=垂直偏轉距離*Y軸偏轉靈敏度*探頭衰減系數。

3.示波器測量波形時間 示波器水平掃描開關微調在校準位置時，掃描開關各檔的刻度值，表示屏幕上水平刻度所代表的時間值。因此示波器可以直接測得整個波形（或波形的任何部分）。

4.示波器測量頻率 可利用時間測量法確定頻率。 5.示波器測量相位 用于雙蹤示波器，在示波器屏幕上同時顯示兩條光跡，按坐標刻度測量這兩條光跡有關點間的距離，將測得的距離換算成相位差。

7.示波器使用的注意事項有哪些

(1)示波器使用不當，容易損壞示波器或影響其使用壽命。

每次開機前，要把輝度調節旋鈕逆時針轉到底后，再閉合電源開 關。然后緩慢轉動增大光點或掃描線的亮度，一般只要看得清楚 即可。

注意不宜讓經過聚焦的小亮點停在屏上不動，防止屏上熒 光物質被電子束燒壞而形成暗斑。 （2）在觀察過程中，應避免經常啟閉電源。

示波器暫時不用 時不必斷開電源，只需調節輝度旋鈕使亮點消失，到下次使用時 再調亮。因為每次電源接通時，示波管的燈絲尚處于冷態，電阻 很小，通過的電流很大，會縮短示波管壽命。

（3）電源電壓應限制在220V±10%的范圍內才能使用。 此 外，調節操作面板上各旋鈕時動作要輕。

當旋到極限位置時，只 能往回旋轉，不能硬擰。 U）有的示波器的掃描是反向進行的，即亮點先是從右到 左，然后很快從左回到右。

這在觀察交流電波形上沒有多大 關系。 （5）測量交流信號時，輸人耦合開關放至“AC”擋，信號 內的直流分量不得超過400 V。

(6)測試時若不知道信號的參數，Y軸輸入探頭內有10 : 1 和1 : 1衰減器，應先撥到1〇 ：。1，測試一下。

Y軸垂直靈敏度應由最低（lov/div），以及X軸水平掃描時間最短開始，并且逐 步增強。如使用10 : 1探頭測量，必須牢記測量結果一定要擴大 10倍，如被測信號太弱，則可換1 : 1的探頭。

（7）內藏的各個內部旋鈕，一經調整，在使用中就不要隨意 調節變動。 （8）精密測量時，要把示波器的“接地插座''與被測電路的 “接地”端相接。

測量電視機行、場信號時觸發選擇開關（內、電視場、外）撥到電視處。示波器如長期不用，應放于干燥的地 方并每月通電1次，每次10分鐘，以防止元器件受潮變質。
