電氣測絕緣(測絕緣要注意什么?)

1.測絕緣要注意什么?

絕緣電阻是個動態值而非常量。

也就是說不能用普通萬用表去測量設備的絕緣電阻，否則兆歐表就沒有存在的價值了。設備的絕緣電阻都在是特定電壓下測量的，因?yàn)樵O(shè)備在不同電壓下表現出的絕緣能力（電阻值）并不相同。

這個特定的電壓是與設備的工作環境相關的，國家標準規定：一、100V以下的電氣設備或回路，采用250V兆歐表； 二、500V以下至100V的電氣設備或回路，采用500V兆歐表； 三、3000V以下至500V的電氣設備或回路，采用1000V兆歐表； 四、10000V以下至3000V的電氣設備或回路，采用2500V兆歐表； 五、10000V及以上的電氣設備或回路，采用2500V或5000V兆歐表。 所以，可以得出結論：測量設備絕緣電阻要視其使用環境來選擇符合要求的兆歐表測量。

測量過程中設備本身的供電要斷開。至于測量方法，在兆歐表上都有詳細標注。

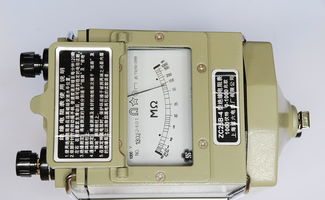

測量時一定要注意安全！絕緣電阻表（兆歐表）使用方法 使用前，首先要做好以下各種準備： （1）測量前必須將被測設備電源切斷，并對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。 （2）對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

（3）被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。 （4）測量前要檢查兆歐表是否處于正常工作狀態，主要檢查其“0”和“∞”兩點。

即搖動手柄，使電機達到額定轉速，兆歐表在短路時應指在“0”位置，開路時應指在“∞”位置。 （5）兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

做好上述準備工作后就可以進行測量了，在測量時，還要注意兆歐表的正確接線，否則將引起不必要的誤差甚至錯誤。 兆歐表的接線柱共有三個：一個為“L”即線端，一個“E”即為地端，再一個“G”即屏蔽端（也叫保護環），一般被測絕緣電阻都接在“L”“E”端之間，但當被測絕緣體表面漏電嚴重時，必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。

這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路，。

?si=5。

2.電工問題：測量電氣設備的絕緣電阻應注意哪些事項

A、測量結果不應作為最后定論，應與下列數據比較：

(1)、歷史資料

(2)、同類設備數據

(3)、同一設備不同部位（不同相）的數據

當K>2時，有缺陷存在

(4)、其它實驗結果

B、要考慮測量時溫度的影響，只有同一溫度下的結果才能比較

C、測量電壓要穩定，直流脈動不應大于3%

D、測量儀表的保護與屏蔽

E、測量前應充分放電，避免殘余電荷造成誤差

F、被試品的接地問題

3.測量電氣設備的絕緣電阻,應注意哪些事項

絕緣電阻表在工作時，自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。使用前要做好以下準備：

(1)測量前必須將被測設備電源切斷，并對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。

(2)對可能感應高壓電的設備，必須消除這種可能性后，再能進行測量。

(3)被測物表面要清潔，減小接觸電阻，確保測量結果的正確性。

(4)測量前要檢查絕緣電阻表是否處于正常工作狀態，主要檢查其“0”和“∞”兩點。即搖動手柄，使電機達到額定轉速，絕緣電阻表在短路時應指在“0”位置，開路時應指在“∞”位置。

(5)絕緣電阻表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

做好上述準備工作就可正式進行測量了。在測量時，還要注意絕緣電阻表的正確接線，否則將引起不必要的誤差甚至錯誤。

絕緣電阻表的接線柱共有三個：一個為“L”（線端），一個為“E”（地端），再一個為“G”（屏蔽端，也叫保護環）。一般被測絕緣電阻都接在“L”、“E”端之間，但當被測絕緣體表面漏電嚴重時，必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路，而不再流過絕緣電阻表的測量機構（動圈）。這樣就從根本上消除了表面漏電流的影響，特別應該注意的是在測量電纜線芯和外表之間的絕緣電阻時，一定要接好屏蔽端鈕“G”，因?yàn)楫?dāng)空氣濕度大或電纜絕緣表面不干凈時，其表面的漏電流很大。為防止被測物因漏電而對其內部絕緣測量所造成的影響，一般在電纜外加一個金屬屏蔽環，與絕緣電阻表的“G”端相連。

當用絕緣電阻表搖測電器設備的絕緣電阻時，一定要注意“L”和“E”端不能接反。正確的接法是：“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼，“G”屏蔽接被測設備的絕緣部分。如果將“L”和“E”接反了，“G”將失去屏蔽作用而給測量帶來很大誤差。另外，因?yàn)椤癊”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低，當絕緣電阻表放在地上使用時，采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻，相當于短路，不會造成誤差，而當“L”與“E”接反時，“E”對地的絕緣電阻同被測絕緣電阻并聯，而使測量結果偏小，給測量結果帶來較大誤差。

由此可見，要想準確地測量出電氣設備等的絕緣電阻，必須對絕緣電阻表進行正確的使用，否則，將失去測量的準確性和可靠性

4.測量絕緣電阻有哪些安全注意事項

測絕緣電阻的注意事項：

1.兆歐表在搖測時放置的地點應遠離通過有大電流的導體和永磁物體，以及具有高、中、低頻信號電磁輻射的線路或裝置附近，要最大限度地避免各種電、磁場因素對測量工作的干擾。

2.連接兆歐表端鈕至被測對象之間的測試線必須選用絕緣良好的單根銅芯軟導線，不得使用雙股絞合線或平行線，即使是兩根單股線，也不能讓其接觸或絞纏在一起，兩條測試線的長度根據需要而適當選定，原則上宜短不宜長，兩條線分開單獨連接。測試線不能搭放在被測設備、其他金屬物體或線路上，也不能拖置于地面上，整個測試過程中人和身體的其他部位均不得接觸測試線路被測對象的有關部位，因?yàn)闇y(cè)試線的絕緣缺陷、兩根導線間距很近時或通過其他導電物體相互耦合時形成的等效并聯電阻作用，以及測試線對地面的耦合與泄漏作用等，都會對測量結果產生一定程度的影響。

3.當測量場所及附近發生雷電時，應當立即拆除兆歐表和測試線，停止測試工作，防止雷電通過直擊、感應和傳導等途徑危及人員和儀表的安全。

4.在搖測與讀數的過程中，若發現指針已經指在零刻度處，表明被測對象存在短路現象，應立即停止轉動搖柄，以防兆歐表內部的動圈因過熱而損壞。

5.在兆歐表沒有停止轉動或被測對象沒有放電之前，不能用手觸及被測部分或與之相關的部分，也不能觸及兆歐表接線端鈕金屬部分，以免遭到電擊。

6.在測量大電容量電氣設備及電力線路的絕緣電阻完成讀取數值之時，不要當即停止兆歐表搖柄的轉動，應當首先小心地取下測試線后，然后再停止轉動搖柄，旨在為了防止被測對象向測量電路放電而損壞兆歐表。當拆去兆歐表之后，因被測對象被兆歐表的高壓充電而儲存著一定的電量，并顯示出很高的電壓，可能會造**身觸電事故或損壞其他設備，故必須采取適當?shù)姆椒?，?duì)被測對象進行充分的放電。

7.用兆歐表測量高壓設備的絕緣電阻時，必須有兩個人分工承擔，其中一人帶絕緣手套、持絕緣桿負責在被測對象上搭接與分離“L”端測試線，另一人掌握兆歐表并記取測量結果。兆歐表的操作與“L”端測試線的操作應遵循“先搖后接，先拆后?！钡脑瓌t。

8.對于測量出的結果，應當把影響絕緣電阻測量的主要因素考慮進去進行綜合的全面的分析，如測量環境中溫度和濕度差異較大所產生的影響；重復測試時殘余電荷的影響；絕緣材料可吸收電流對測試時間的影響；被測對象關鍵部位清潔程度的影響；兆歐表的性能以及接線方式與操作方法的影響等。

電氣技術與計量工程中大量的生產實踐都證明，只有合理地選用兆歐表，在使用前對其做好檢查工作，并采取正確的測試方法，才能測得真實、可靠的絕緣電阻值，進而對被測對象的絕緣狀況做出準確的判斷，以確定其絕緣性能的變化、能否正常運行，以及能否承受耐壓試驗等，并確保測量人員和儀表的安全。

5.用兆歐表測量電氣設備的絕緣電阻時應注意些什么

測量設備的絕緣電阻時，必須先切斷電源，對具有較大電容的設備（如電容器、變壓器、電機及電纜線路），必須先進行放電。

兆歐表應放在水平位置，在未接線之前先搖動兆歐表，看指針是否在∞處，再將L和E兩個接線柱短接，慢慢地?fù)u動兆歐表，看指針是否指在零處，對于半導體型鐺歐表不宜用短路校驗。

兆歐表引用線用多股軟線，且應有良好的絕緣。架空線路及與架空線路相連接的電氣設備，在發生雷雨時，或者不能全部停電的雙回架空線路和母線，在被測回路的感應電壓超過12伏時，禁止進行測量。

擴展資料：

注意事項：

兆歐表線不能絞在一起，要分開。

測量過程中，被測設備上不能有人工作。

禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電，也沒有感應電的情況下測。

兆歐表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時也不要觸及引線的金屬部分。

參考資料來源：百度百科-兆歐表

參考資料來源：百度百科-絕緣電阻

6.如何進行絕緣電阻測試,有何注意事項

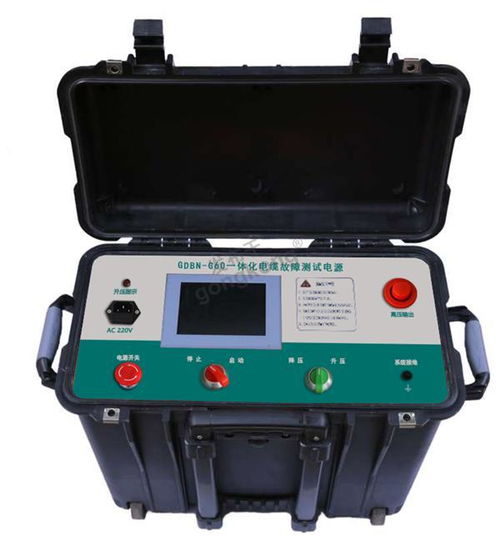

絕緣電阻測試儀使用操作方法： 1、將儀器的電源插頭接上ac220v。

按下電源開關至on位置，預 熱10分鐘，即可正常測試。 2、選擇好適當?shù)臏y(cè)試電壓（500v）。

3、注意“test”燈是否處于熄滅狀態，確保接線柱上不帶電，接 上被測件，按下“test”按鈕，儀器即可對被測件充電并測量。 4、測試完畢后按下“reset”鍵或測試時間到儀器自動復位后，才 可取下被測件。

5、重復上述步驟，進行下一次測量。 二、使用注意事項 1、本測試儀在電源開啟后即可使用，但為了保證精度請預熱10 分鐘以上。

2、連接被測物體時，必須保證處于復位狀態，即test燈滅時，以 防高壓電擊。 3、在測量100mω以上時，測量線最好用屏蔽。

接線時要將儀器前 面板上的接地柱與被測件的機殼或外殼相連。 4、盡量避免測量過小的電阻，或?qū)蓽y(cè)試夾相短接。

接地電阻測試儀使用說明書（i=10a，≤0.1ω） 一、操作方法 1、儀器配備一副（兩組）測試線，紅粗線接紅色電流接線柱， 紅細線接紅色電阻接線柱，黑粗線接黑色電流接線柱，黑細線接黑色電阻接線柱。 2、將儀器的電源插頭接上ac220v。

按下電源開關至on位置， 各個窗口數碼管亮。 3、電流調節旋鈕逆時針旋至零位。

4、測試前，選擇好量程。 5、兩組測試線的夾子相互短路。

6、手動測試 （1）、“定時”開關關閉。 （2）、確定2-5步驟無誤后，按“啟動”按鈕，“測試”燈亮，調節“電流調節”旋鈕并觀察電流顯示窗口顯示電流值至所需電流值。

（3）、按下“預置/測試”鍵，調節報警預置電位器，至所需電阻值。 （4）、按下“復位”按鈕，切斷電流輸出，同時調節“電流調節”旋鈕至最小。

將測試線夾在被測物的測試點上。 （5）、按下“啟動”旋鈕，“測試”燈亮，同時調節“電流調節”旋鈕至所需電流值，接著讀下電阻顯示窗口顯示的電阻值。

當被測物電阻值大于預值電阻值時，儀器會發出生光報警，反之，則不報警。只要按下“復位”按鈕停止測試，“測試”燈滅，取下測試線以備下次再測。

8、本儀器具有開路報警功能，可檢測回路開路或測試線沒有夾好，用戶可以根據實際情況而定。 9、樣具有過流報警功能，當回路電流大于28a時，儀器發出生光報警，同時切斷電流輸出，按下“復位”按鈕，可消除報警功能。

并將“電流調節”旋鈕旋小一些，以備下次再用。 10、本儀器采用除法器原理，即 r=u/i 。

當儀器處于“復位”狀態，i=0，電阻不確定，所以窗口顯示為不定狀態。 二、使用注意事項 1、操作人員必須先熟悉測試儀器的操作步驟。

2、在整個測試過程中，不要隨意調節其它按鈕。 3、測試電流大于5a才能報警。

4、為了保證測試穩定，建議使用交流穩壓電源。 5、測試結束后，必須復位，讓儀器處于“復位”狀態，才可取 下測試線。
