構造柱設置(構造柱的一般要求是什么,怎么設置)
1.構造柱的一般要求是什么,怎么設置
1）應根據砌體結構體系
砌體類型結構或構件的受力或穩定要求，以及其他功能或構造要求，在墻體中的規定部位設置現澆混凝土構造柱；
2）對于大開間荷載較大或?qū)痈咻^高以及層數大于等于8層的砌體結構房屋宜按下列要求設置構造柱：
(copy1)墻體的兩端，
(2)較大洞口的兩側，
(3)房屋縱橫墻交界處，
(4)構造柱的間距，當按組合墻考慮構造柱受力時，或考慮構造柱提高墻體的穩定性時，其間距不宜大于4M，其他情況不宜大于墻高的1,5——2倍及6M，或按有關的規范執行，
(5)構造柱應與圈梁有可靠的連接；
3）下列情況宜設構造柱：
(1)受力或穩定性不足的小墻垛，
(2)跨度較大的梁下墻體的厚度受限制時，于梁下設置，
(3)墻體的高厚比較大如自承重墻或風荷載較大時，可在墻的適當部位設置構造柱，以形成帶壁柱的墻體滿足高厚比和承載力的要求，此時構造柱的間距不宜大于4M，構造柱沿高度橫向支點的距離與此同zhidao時與構造柱截面寬度之比不宜大于30，構造柱的配筋應滿足水平受力的要求。
構造柱是保證墻體的穩定，和梁沒有太大關系。
2.構造柱的設置有什么要求?
為了加強墻體的穩定性，在地震設防地區除了限制房 屋的總高度和橫墻間距、規定砂漿強度等級、設置圈梁之外，必 要時可在墻中設置鋼筋混凝土構造柱。
構造柱必須與墻體和 圈梁緊密連接，鋼筋混凝土構造柱可以不單獨設置基礎，但應 伸入室外地面下500mm，或鋪固于淺于500mm的基礎圈梁內。 構造柱的截面不應小于240mm x 180mm，縱向鋼筋的直徑和箍 筋的間距應根據設防烈度選定，在柱的上下端箍筋宜適當加 密，房屋四角的構造柱可適當加大截面及配筋。

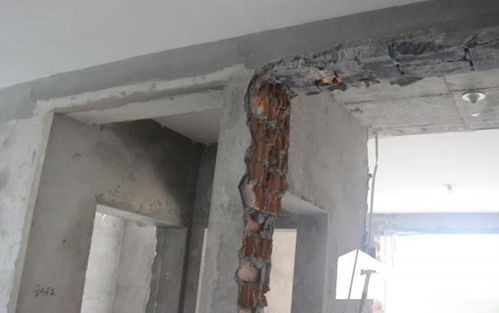

構造柱與墻體 連接處宜炮成馬牙槎，并應沿墻高每隔500mm設26拉結鋼筋，每邊伸入墻內不宜小于1m。
3.構造柱施工中應注意哪些事項?
構造柱的施工順序如下：綁扎鋼筋—砌磚墻（放水平拉結筋）—支模板—澆筑混凝 土—拆除模板。

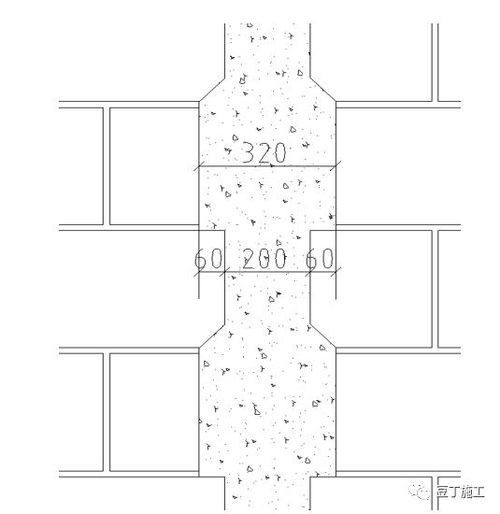

1） 在砌第一皮馬牙槎時應先退后進，以保證柱腳為大斷 面。當馬牙槎的齒深為120mm時，其上口可采用第一皮進 60mm，第二皮進120mm的方法，以保證上角密實。

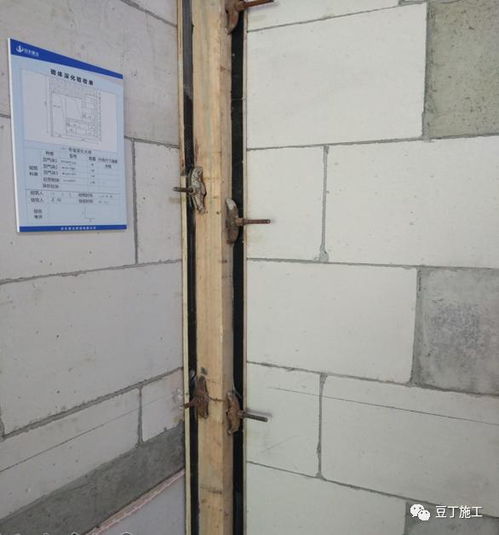

3） 兩側模板應與墻面嚴密貼緊，支撐（欄桿）牢靠；縫 隙要堵塞好，以防漏漿。4） 在支模前要對構造柱位置內的砂漿及雜物清理干凈。
為了便于清掃，支模時可在底部留出清掃口。對獨立構造柱模 板要加穩定支撐。
5） 澆筑混凝土?xí)r，應注意振動棒不要直接碰到磚墻，嚴 禁通過磚墻傳震。
4.構造柱有哪些設置原則呢
1）應根據砌體結構體系。
砌體類型。結構或構件的受力或穩定要求，以及其他功能或構造要求，在墻體中的規定部位設置現澆混凝土構造柱（環球網校結構工程師頻道提供構造柱復習資料）； 2）對于大開間荷載較大或?qū)痈咻^高以及層數大于等于8層的砌體結構房屋宜按下列要求設置構造柱： （1）墻體的兩端； （2）較大洞口的兩側； （3）房屋縱橫墻交界處； （4）構造柱的間距，當按組合墻考慮構造柱受力時，或考慮構造柱提高墻體的穩定性時，其間距不宜大于4M，其他情況不宜大于墻高的1,5--2倍及6M，或按有關的規范執行； （5）構造柱應與圈梁有可靠的連接； 3）下列情況宜設構造柱： （1）受力或穩定性不足的小墻垛； （2）跨度較大的梁下墻體的厚度受限制時，于梁下設置； （3）墻體的高厚比較大如自承重墻或風荷載較大時，可在墻的適當部位設置構造柱，以形成帶壁柱的墻體滿足高厚比和承載力的要求，此時構造柱的間距不宜大于4M，構造柱沿高度橫向支點的距離與此同時與構造柱截面寬度之比不宜大于30，構造柱的配筋應滿足水平受力的要求。
1、構造柱能夠提高砌體的受剪承載力10%~30%左右，提高幅度與墻體高寬比、豎向壓力和開洞情況有關； 2、構造柱主要是對砌體起約束作用，使之有較高的變形能力； 3、構造柱應當設置在震害較重、連接構造比較薄弱和易于應力集中的部位。 由于鋼筋混凝土構造柱的作用主要在于對墻體的約束，構造上的截面不必很大，但需與各層縱橫墻的圈梁或現澆板連接，才能發揮作用。
為保證鋼筋混凝土的構造柱的施工質量，構造柱需有外露面。一般利用馬牙茬外露即可。
5.構造柱的設計要求
一、灰砂磚房屋應按表4.3.1的規定設置鋼筋混凝土灰砂磚房屋構造柱、構造框架。 設置要求見表4.3.1構造柱或構造框架。
二、構造柱和圈梁的截面尺寸和其他構造措施應按《建筑抗震設計規范》（GBJ11-89）的有關規定采用。
三、構造框架中柱的設置應符合下列要求：
1、當房屋基礎為混凝土條形基礎時，柱必須從基礎開始 （圖4.3.3-1）；當基礎為磚或毛石基礎時，柱必須從室外地坪以下0.5m開始，且應設置縱、橫墻拉通的地圈梁（圖4.3.3-2）。
2、構造框架柱的截面尺寸不應小于240mm*240mm，縱向鋼筋不宜小于4Φ14，箍筋不應小于Φ6，間距不應大于200mm，房屋外墻陽角的構造框架柱可適當加大截面和配筋。
3、其他構造措施應符合《建筑抗震設計規范》（GBJ11-89）的有關規定。 注：α≥1/6層高且大于等于450mm。
四、構造框架中的圈梁設置應符合下列要求：
1、按表4.3.1設置構造框架的結構，必須在房屋的每個樓層設置圈梁，H沿房屋的縱橫墻拉通，屋蓋處必須采用現澆鋼筋混凝土圈梁。
2、圈梁的截面尺寸不應小于240mm*180mm，圈梁的主筋不應小于4Φ6，箍筋不應小于直徑6，間距不應大于200mm。
3、采用現澆鋼筋混凝土樓蓋時，應利用伸入縱橫墻的板帶形成圈梁，其截面及配筋同本條二的規定。
4、圈梁的其他構造措施應符合《建筑抗震設計規范》（GBJ11-89）的有關規定。
五 、構造框架中柱和圈梁的連接應符合下列要求：
1、柱與圈梁相交的節點應加密柱的箍筋，加密范圍在圈梁上下不小于1/6層高和450mm，加密部分的箍筋間距不應大于100mm。
2、柱和圈梁必須有可靠的連接，柱內鋼筋在頂層應錨入圈梁，圈梁的鋼筋在穿過柱或錨入柱內，柱和圈梁鋼筋的錨入長度不應小于35d和500mm（圖4.3.5-1、圖4.3.5-2），鋼筋錨入長度范圍內的箍筋間距不應大于100mm。 注：圖中α≥1/6層高且大于等于450mm。
