撓性印制線路板使用(印制線路板(PCB)布線注意事項)
1.印制線路板(PCB)布線注意事項有哪些?
有以下幾個注意事項： 一。
電路板設計步驟 一般而言，設計電路板最基本的過程可以分為三大步驟。 （1）。
電路原理圖的設計： 電路原理圖的設計主要是PROTEL099的原理圖設計系統（Advanced Schematic）來繪制一張電路原理圖。 在這一過程中，要充分利用PROTEL99所提供的各種原理圖繪圖工具、各種編輯功能，來實現我們的目的，即得到一張正確、精美的電路原理圖。
（2）。 產生網絡表： 網絡表是電路原理圖設計（SCH）與印制電路板設計（PCB）之間的一座橋梁，它是電路板自動的靈魂。
網絡表可以從電路原理圖中獲得，也可從印制電路板中提取出來。 （3）。
印制電路板的設計： 印制電路板的設計主要是針對PROTEL99的另外一個重要的部分PCB而言的，在這個過程中，我們借助PROTEL99提供的強大功能實現電路板的版面設計，完成高難度的等工作。 二。
繪制簡單電路圖 2。1 原理圖設計過程原理圖的設計可按下面過程來完成。
（1）設計圖紙大小 Protel 99/ Schematic后，首先要構思好零件圖，設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的，設置合適的圖紙大小是設計好原理圖的第一步。
（2）設置Protel 99/Schematic設計環境 設置Protel 99/Schematic設計環境，包括設置格點大小和類型，光標類型等等，大多數參數也可以使用系統默認值。 （3）旋轉零件 用戶根據電路圖的需要，將零件從零件庫里取出放置到圖紙上，并對放置零件的序號、零件封裝進行定義和設定等工作。
（4）有原理圖布線 利用Protel 99/Schematic提供的各種工具，將圖紙上的元件用具有電氣意義的導線、符號連接起來，構成一個完整的原理圖。 （5）調整線路 將初步繪制好的電路圖作進一步的調整和修改，使得原理圖更加美觀。
（6）報表輸出 通過Protel 99/Schematic提供的各種報表工具生成各種報表，其中最重要的報表是網絡表，通過網絡表為后續的電路板設計作準備。 （7）文件保存及打印輸出 最后的步驟是文件保存及打印輸出。

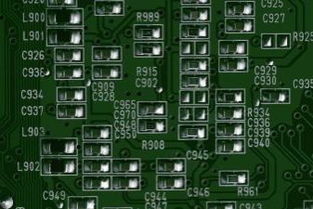

2.印制電路板具體布線時應注意什么?
⑴ 走線長度盡量短，以便使引線電感極小化。
在低頻電路中，因?yàn)樗须娐返牡仉娏髁鹘?jīng)公共的接地阻抗或接地平面，所以避免采用多點接地。 ⑵ 公共地線應盡量布置在印制電路板邊緣部分。
電路板上應盡可能多保留銅箔做地線，可以增強屏蔽能力。 ⑶ 雙層板可以使用地線面，地線面的目的是提供一個低阻抗的地線。
⑷ 多層印制電路板中，可設置接地層，接地層設計成網狀。地線網格的間距不能太大，因?yàn)榈鼐€的一個主要作用是提供信號回流路徑，若網格的間距過大，會形成較大的信號環路面積。
大環路面積會引起輻射和敏感度問題。另外，信號回流實際走環路面積小的路徑，其他地線并不起作用。
⑸ 地線面能夠使輻射的環路最小。
3.印制線路板（PCB）布線注意事項有哪些
PCB布線時遵循的一些基本原則：
1. 連線要精簡，盡可能短，盡量少拐彎，力求走線簡單明了（特殊要求除外，如阻抗匹配和時序要求）.過長的走線會改變傳輸線的阻抗特性，使信號的上升時間變長，從而抑制信號的最高傳輸頻率.
2. 避免尖角走線和直角走線，宜45°走線和圓弧走線.
3. 走線盡可能少換層，少打過孔.
4. 信號間的距離（S）盡可能增大，相鄰信號層的走線宜互相垂直/0斜交/彎曲走線，避免相互平行.減少串?dāng)_和耦合造成的信號干擾.
5. 電源線和地線的寬度盡可能寬（通常為W20）.
6. 元器件換層引線和電容的引線盡可能縮短.
4.印制線路板（PCB）布線注意事項有哪些
PCB布線時遵循的一些基本原則： 連線要精簡，盡可能短，盡量少拐彎，力求走線簡單明了（特殊要求除外，如阻抗匹配和時序要求）.過長的走線會改變傳輸線的阻抗特性，使信號的上升時間變長，從而抑制信號的最高傳輸頻率.避免尖角走線和直角走線，宜45°走線和圓弧走線.走線盡可能少換層，少打過孔.信號間的距離（S）盡可能增大，相鄰信號層的走線宜互相垂直/0斜交/彎曲走線，避免相互平行.減少串?dāng)_和耦合造成的信號干擾.電源線和地線的寬度盡可能寬（通常為W20）.元器件換層引線和電容的引線盡可能縮短。
5.撓性電路板和剛性電路板是什么意思
印制電路板根據制作材料可分為剛性印制板和撓性印制板。
剛性印制板有酚醛紙質層壓板、環氧紙質層壓板、聚酯玻璃氈層壓板、環氧玻璃布層壓板。撓性印制板又稱軟性印制電路板即FPC，軟性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高可靠性和較高曲繞性的印制電路板。
這種電路板散熱性好，即可彎曲、折疊、卷?yè)希挚稍谌S空間隨意移動和伸縮?？衫肍PC縮小體積，實現輕量化、小型化、薄型化，從而實現元件裝置和導線連接一體化。
FPC廣泛應用于電子計算機、通信、航天及家電等行業。
