裝配電柜的安全知識(配電柜的安全標準主要有哪些)

1.配電柜的安全標準主要有哪些

配電系統應設置配電柜或總配電箱、分配電箱、開關箱，實行三級配電。

配電系統宜使三相負荷平衡。 220V或380V單相有電設備宜接入220/380V三相四線系統；當單相照明線路電流大于30A時，宜采用220/380V三相四線制供電。

？？ 總配電箱以下可設若干分配電箱；分配電箱以下可設若干開關箱； 總配電箱應設在靠近電源的區域，分配電箱應設在用電設備 30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。 ？？ 每臺用設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制 2臺及2臺以上用電設備（含插座。）

？？ 動力配電箱與照明配電箱宜分別設置。當合并設置為同一配電箱時，動力和照明應分路配電；動力開關箱與照明開關箱必須分設。

？？ 配電箱、開關箱應裝設在干燥、通風及常溫場所，不得裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、潮氣及其他有害介質中，亦不得裝設在易受外來固體物撞擊、強烈振動、液體浸油及熱源烘烤場院所。否則，應予清除或做防護處理。

？？ 配電箱、開關箱周?chē)鷳?yīng)有足夠 2人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有灌木、雜草。 ？？ 配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為 1.2—2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm，箱體表面應做防腐處理。

？？ 配電箱、開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為 1.4—1.6m。

移動式配電箱、開關箱應裝設在堅固、穩定的支架上。其中心點與地面的垂直距離宜為0.8—1.6mm。

？？ 配電箱、開關箱內的電器（含插座）應先安裝在金屬或非木質阻燃絕緣電器安裝板上，然后方可整體緊固在配電箱、開關箱箱體內。金屬電器安裝板與金屬箱體應做電氣連接。

？？ 配電箱、開關箱內的電器（含插座）應按其規定位置緊固在電器安裝板上，不得 歪斜和松動。 ？？ 配電箱的電器安裝板上必須分設 N線端子板和PE線端子板。

N線端子板必須與 金屬電器安裝板絕緣； PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。

？？ 配電箱、開關箱內的連接線必須采用銅芯絕緣導線。導線絕緣的顏色應按本規 定第 5.1.11條要求配置并排列整齊；導線分支接頭不得采用螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電部分。

？？ 配電箱、開關箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等必須通過 PE線端子板與PE線何等電氣連接，金屬箱門與金屬箱體必須通過采用編織軟銅線做電氣連接。 ？？ 配電箱、開關箱的箱體尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板 板面電器安裝尺寸可按照表 8.1.14 確定。

？？ 配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面。 表 8.1.14 配電箱、開關箱內電器安裝尺寸選擇值 間距名稱 最小凈跟 （mm） 并列電器（含單極熔斷器）間 30 電器進、出線瓷管（塑膠管）孔與電器邊沿間 15A:30 20A—30A:50 60A及以上：80 上、下排電器進出線瓷管（塑膠管）孔間 25 電器進、出線瓷管（塑膠管）孔至板邊 40 電器至板邊 40 ？？ 配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固 在箱體上，不得與箱體直接接觸。

移動式配電箱、開關箱的進、出線口應采用橡皮護套絕緣電纜，不得有接頭。 ？？ 配電箱、開關箱外形結構應以防雨、防塵。

？？ 電器裝置的選擇 ？？ 配電箱、開關箱內的電器必須可靠、完好，嚴禁使用破損、不合格的電器。 ？？ 總配電箱的電器應具備電源隔離，正常接通與分?jǐn)嚯娐?，以及短路、過載、漏電保護功能。

電器設置應符合下列原則： ？？ 當總路設置總漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥鳌⒎致啡蹟嗥?。?dāng)所設總漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設總斷路器或總?cè)蹟嗥鳌?/p>

？？ 當各分路設置分路漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷器。?dāng)分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設分路斷路器或分路斷路器。

？？ 隔離開關應設置于電源時線端，應采用分?jǐn)鄷r(shí)具有可見分?jǐn)帱c(diǎn)，并能同時斷開電源所有極的隔離電器。如采用分?jǐn)鄷r(shí)具有可見分?jǐn)帱c(diǎn)的斷路器，可不另設隔離開關。

？？ 熔斷器應選用具有可靠滅弧分?jǐn)喙δ艿漠a(chǎn)品。 ？？ 總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值相適應。

？？ 總配電箱應裝設電壓表、總電流表、電度表及其他需要的儀表。專用電能計量?jī)x表的裝設應符合當?shù)毓╇姽芾聿块T(mén)的要求。

裝設電流互感器時，其二次回路必須與保護零線有一個連接點，且嚴禁斷開電路。 ？？ 分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷路?/p>

其設置和選擇應符合本規范第 8.2.2 條要求。 ？？ 開關箱必須裝設隔離開關、斷路器或熔斷器，以及漏電保護器，當漏電保護。

2.配電柜安全管理

你沒有說清楚，是三級文件用來要求車間人員的呢，還是二級文件列出要求的呢？

先按三級文件的要求，寫如下：

XXX車間配電柜管理規定

近期工程量大，各小組不規范化操作現象日益增多，為保證安全生產，提高設備使用壽命，特作如下規定：

1，實行各配電柜責任到人。

1.1，只能由責任人，才能開啟配電柜。。..

1.2，各責任人，每周的。對配電柜進行維護

1.2.1，維護內容

1.2.1.1，絕緣測試。方法為。。要求為。.

1.2.1.2，絕緣材料外觀目視檢查。方法為。。要求為。.

1.2.1.3，各回路合理性設置。方法為。。要求為。.

1.2.1.4，安全警告標識檢查。方法為。。要求為。.

1.2.1.4，防護安全維護。方法為。.要求為。..若有必要統一更換鑰匙

1.3，未經負責人同意，私自開啟。.

1.4，各配電柜的負責人名單如下。

2，各責任人，進行安全用電培訓

2.1，時間為。.

2.2，地點為。..

3.配電柜（箱）安裝有什么要注意的

(1)配電柜（箱）應用不可燃材料制作。

（2）觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板。 （3）觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜。

（4）有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施。 （5）配電柜（箱）各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便； 柜（箱）應內無積塵、積水和雜物。

（6）落地安裝的柜（箱）底面應高出地面50~100 mm；操作手柄中心高度一般為1.2~1.5m；柜（箱）前方0.8~1.2m的范圍內無障礙物。 （7）保護線連接可靠。

（8）柜（箱）以外不得有裸帶電體外露；必須裝設在柜（箱）外表面或配電板上的電氣元件，必須有可靠的屏護。

4.安裝室內配電箱的常識

家用配電箱既要美觀更要安全。

具體要求如下： 1）配電箱分金屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無損。 2）箱體內接線匯流排應分別設立零錢、保護接地線、相線，且要完好無損，具良好絕緣。

3）空氣開關的安裝座架應光潔無阻并有足夠的空間。 4）配電箱門板應有檢查透明窗。

下載 （10.34 KB）2009-1-8 20:52配電箱的安裝要點有： 1）應安裝在干燥、通風部位，且無妨礙物，方便使用。絕不能將配電箱安裝在箱體內，以防火災。

2）配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作。 3）進配電箱的電管必須用鎖緊螺帽固定。

4）若配電箱需開孔，孔的邊緣須平滑、光潔。 5）配電箱埋入墻體視應垂直、水平，邊緣留5~6毫米的縫隙。

6）配電箱內的接線應規則、整齊，端子螺絲必須緊固。 7）各回路進線必須又足夠長度，不得有接頭。

8）安裝后應表明各回路使用名稱。 9）安裝完成后須清理配電箱內的殘留物。

具體接電源，接燈，這個還是要找專業人士進行，自己還是不要亂弄得好~。

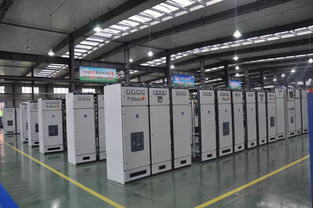

5.配電柜安裝要點有哪些

配電柜屬于電氣設備，而電氣設備主要包括一次設備和二次設備。一次設備主要是發電、變電、輸電、配電、用電等直接產生、傳送、消耗電能的設備，比如說發電機、變壓器、架空線、配電箱、配電柜、開關柜等等。二次設備就是起控制、保護、計量等作用的設備。 今天，山西配電柜廠家錦泰恒和大家分享配電柜安裝知識。

配電柜安裝安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全。

一、配電柜安裝固定

①配電柜運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄。

②根據施工圖的布置，按順序?qū)㈤_(kāi)關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的位置繃上小線，逐臺找正，以柜面為標準。找正時采用0.5mm墊片進行調整，每處墊片最多不能超過三片。

③就位找正后，按柜固定螺孔尺寸進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm*10mm（寬*厚）絕緣滿鋪。

④開關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

⑤設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。柜內接線完畢，用吸塵器清除柜內雜物，保持設備內外清潔，準確標識設備位號、回路號。

二、配電柜安裝完成后，安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱（柜）連接處采用橡膠板連接，以保護導線和電纜，橋架與配電柜連接見圖。

橋架與配電柜連接

二次回路接線配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。配電柜設備到現場后，要在甲方現場工程師和監理的監督指導下及時組織驗收，相關技術文件要齊全，配電柜包裝及密封良好，各元件齊全完好，接線可靠。配電柜安裝固定后，要逐臺對配電柜的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于1MΩ。所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，燙錫時應采用中性焊劑。

三、交接試驗配電柜的交接試驗詳見后述調試和送電部分。

四、其它要求：

①抽屜式開關柜安裝還要符合下列要求：a、抽屜推拉靈活輕便，無卡阻、碰撞現象；b、動觸頭與靜觸頭的中心線一致，觸頭接觸緊密；c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確可靠，保證 斷路器分閘后，隔離觸頭才能分開；d、抽屜與柜體間的接地觸頭接觸緊密；當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。

②配電柜二次回路絕緣檢測前，仔細核對設計圖紙，柜內的易損元件應事先拆卸。

③配電柜的安裝過程中應保證漆層完整，無損傷，柜內照明齊全。

④變電室內設備外殼均需良好接地。

雖然安裝步驟看起來繁瑣，但是每一步都是不可或缺的，只有按照以上步驟一一做好，才能確保配電柜的安裝完成。
