一、管道檢測技術的發展方向 長輸油氣管道運行過程中通常受到來自內、外兩個環境的腐蝕,內腐蝕主要由輸送介質、管內積液、污物以及管道內應力等聯合作用形成;外腐蝕通常因涂層破壞、失效產生。
內腐蝕一般采 用情管、加緩蝕劑等手段來處理,近年來隨著管道業主對管道運行管理的加強以及對輸送介質的嚴格要求,內腐蝕在很大程度上得到了控制。目前國內外長輸油氣管道腐蝕控制主要發展方向是在外防腐方面,因而管道檢測也重點針對因外腐蝕造成的涂層缺陷及管道缺陷。
近年來,隨著計算機技術的廣泛普及和應用,國內外檢測技術都得到了迅猛發展,管道檢測技術逐漸形成管道內、外檢測技術(涂層檢測、智能檢測)兩個分枝。通常情況下涂層破損、失效處下方的管道同樣受到腐蝕,管道外檢測技術的目的是檢測涂層及陰極保護有效性的基礎上,通過挖坑檢測,達到檢測管體腐蝕缺陷的目的,對于目前大多數布局北內檢測條件的管道是十分有效的。
管道內檢測技術主要用于發現管道內外腐蝕、局部變形以及焊縫裂紋等缺陷,也可間接判斷涂層的完好性。 二、管道外檢測技術 埋地管道通常采用涂層與電法保護(CP)共同組成的防護系統聯合作用進行外腐蝕控制,這2種方法起著一種互補作用:涂層是陰極保護即經濟又有效,而陰極保護又使涂層出現針孔或損傷的地方受到控制。
該方法是已被公認的最佳保護辦法并已被廣泛用于對埋地管道腐蝕的控制。 涂層是保護埋地管道免遭外界腐蝕的第一道防線,其保護效果直接影響著電法保護電流的工作效率,NACE1993年年會第17號論文指出:“正確涂敷的涂層應該為埋地構件提供99 %的保護需求,而余下的1%才由陰極保護提供”。
因此要求涂層具有良好的電絕緣性、黏附性、連續性及耐腐蝕性等綜合性能,對其完整性的維護是至關重要的。涂層綜合性能受許多因素的影響,諸如涂層材料、補口技術、施工質量、腐蝕環境以及管理水平等,并且管道運行一段時間后,涂層綜合性能會出現不同程度的下降,表現為老化、龜裂、剝離、破損等狀況,管體表面因直接或間接接觸空氣、土壤而發生腐蝕,如果不能對涂層進行有效的檢測、維護,最終將導致管道穿孔、破裂破壞事故。
涂層檢測技術是在對管道不開挖的前提下,采用專用設備在地面非接觸性地對涂層綜合性能進行檢測,科學、準確、經濟地對涂層老化及破損缺陷定位,對缺陷大小進行分類統計,同時針對缺陷大小、數量進行綜合評價并提出整改計劃,以指導管道業主對管道涂層狀況的掌握,并及實踐性維護,保證涂層的完整性及完好性。 國內實施管道外檢測技術始于20世紀80年代中期,檢測方法主要包括標準管/地電位檢測、皮爾遜(Pearson)涂層絕緣電阻測試、管內電流測試等。
檢測結果對涂層的總體評價到了重要作用,但在缺陷準確定位、合理指導大修方面尚有較大的差距。近年來,通過世界銀行貸款以及與國外管道公司交流,管道外檢測設備因價格相對較為便宜,操作較為方便,國外管道外間的技術已廣泛應用于國內長輸油氣管道涂層檢測,目前國內管道外檢測技術基本上達到先進發達國家水平,在實際工作中應用較為廣泛的外檢測技術主要包括:標準管/地電位檢測、皮爾遜檢測、密間距電位測試、多頻觀眾電流測試、直流電為梯度測試。
1. 標準管/地點位檢測技術(P/S) 該技術主要用于監測陰極保護效果的有效性,采用萬用表測試接地CU/CuSO4電極與管道金屬表面某一點之間的電位,通過電位距離曲線了解電位分布情況,用以區別當前電位與以往電位的差別,還可通過測得的陰極保護電位是否滿足標準衡量涂層狀況。該法快速、簡單,現仍廣泛用于管道管理部門對管道涂層及陰極保護日常管理及監測中。
2. 皮爾遜監測技術(PS) 該技術是用來找出涂層缺陷和缺陷區域的方法,由于不需陰極保護電流,只需要將發射機的交流信號(1000 Hz)加載在管道上,因操作簡單、快速曾廣泛使用與涂層監測中。但檢測結果準確率低,以受外界電流的干擾,不同的土壤和涂層段組都能引起信號的改變,判斷是缺陷以及缺陷大小依賴于操作員的經驗。
3. 密間距電位測試技術(CIS、CIPS) 密間距電位測試(Close Interval Survey)和密間距極化電位(Close Interval Potential Survey)監測類似于標準管/地電位(P/S)測試法,其本質是管地電位加密測試和加密斷電電位測試技術。通過測試陰極保護在管道上的密集電位和密集化電位,確定陰極保護效果的有效性,并可間接找出缺陷位置、大小,反映涂層狀況。
該方法也有局限性,其準確率較低,其準確率較低,依賴于操作者經驗,易受外界干擾,有的讀書誤差達200~300 mV。 4. PCM多頻管中電流測試 多頻管中點留法是監測涂層漏電狀況的新技術,是以管中電流梯度測試法為基礎的改進型涂層檢測方法。
它選用了目前較為先進的PCM儀器,按已知檢測間距測出電流量,測定電流梯度的分布,描繪出整個管道的概貌,可快速、經濟地找出電流信號漏失較嚴重的管段,并通過計算機分析評價涂層的狀況,再使用PCM儀器的“A”字架檢測地表電位梯度精確定位涂層破點。該方法是與不同規格、材。
建筑物變形觀測 (就找了這些) 測定建筑物及其地基在建筑物本身的荷載或受外力作用下,一定時間段內所產生的變形量及其數據的分析和處理工作。
內容包括沉降、傾斜、位移、撓曲、風振等變形觀測項目。其目的是監視建筑物在施工過程中和竣工后,投入使用中的安全情況;驗證地質勘察資料和設計數據的可靠程度;研究變形的原因和規律,以改進設計理論和施工方法。
建筑物地基和基礎變形觀測 內容主要有: 基坑回彈測量 在基坑開挖前、中、后期,測出事先埋設在基底面上的觀測點,由于基坑開挖引起的高程變化。開挖前和開挖后兩次的高程差為基坑的總回彈量。
地基分層沉降測量 測出埋設在不同土層上的觀測點因荷載增加而引起的高程變化,以求得各土層的沉降量和受壓層的最大深度。 建筑物的沉降測量 測出建筑物或基礎上的觀測點,因時間推移或因地基發生變化所引起的高程差異,比較不同周期的觀測值即得沉降量。
以上內容都屬于以垂直位移為主的變形觀測,其方法是首先按建筑場地地形、地質條件和對變形觀測的精度要求,合理布設變形控制網點(見工程控制測量)。在建筑物附近比較穩固的位置埋設工作基點,直接用以測定建筑物上的觀測點的位移,盡可能在變形影響以外的穩固位置埋設基準點(檢查點),用以檢核工作基點本身的穩固性(見地面沉降和水平位移觀測)。
工作基點與基準點一般都組成網形,用精密水準測量的方法來施測和檢驗。高程變化值的測定通常采用精密水準方法,也可用液體靜力水準儀、氣泡傾斜儀、電子水準器等進行測量。
建筑物上部變形觀測 內容主要有: 傾斜觀測 測定建筑物頂部由于地基有差異沉降或受外力作用而產生的垂直偏差。通常在頂部和墻基設置觀測點,定期觀測其相對位移值,也可直接觀測頂部中心點相對于底部中心點的位移值,然后推算建筑物的傾斜度。
位移觀測 測定建筑物因受側向荷載的影響而產生的水平位移量,觀測點的建立視工程情況和位移的方向而定。 裂縫觀測 測出建筑物因基礎有局部不均勻沉降而使墻體出現的裂縫。
一般在裂縫兩側設置觀測標志,定期觀測其位置變化,以取得裂縫的大小和走向等資料。 撓度觀測 測定建筑物受力后產生的撓曲程度。
一般測定設置在建筑物垂直面內不同高度觀測點相對于底點的水平位移值。 擺動和轉動觀測 測定高層建筑物和高聳構筑物在風振、地震、日照等外力作用下的擺動量和扭曲程度。
上述內容多屬于以水平位移為主的變形觀測,其方法除在穩定地區建立變形控制網,檢驗工作基點或基準點的穩固性外,通常使用測角前方交會法、經緯儀投影法、觀測水平角法、激光準直法和垂線觀測法等,來定期測定觀測點的位置變化。對于特定方向的水平位移,還可用視準線法和引張線法進行觀測。
近年來,開始應用的近景攝影測量方法,對于測定地基基礎與建筑物沉降、建筑物傾斜、測求裂縫參數、模型變形狀態參數,以及建筑機械構件變形的檢驗等方面都有一定的效果。近景攝影測量通常使用攝影經緯儀、普通攝影機或高速攝影機,按正直、等偏、交向等攝影方式,可在一定時間段或瞬間連續記錄建筑物和試驗?zāi)P偷拇罅奎c(diǎn)位變形信息。
并使用立體坐標量測儀、電子計算機、精密立體測圖儀或解析測圖儀,按解析法或模擬解析法,測定觀測點隨時間所產生的二維或三維相對變形量。所攝得的像片,作為檔案資料還可在其他任何時候進行檢核量測。
變形觀測的數據處理與分析 首先,將觀測成果進行初步整理,再以時間或荷載為橫坐標,以累計變形量為縱坐標,繪制各種變形過程線,以便初步了解變形的幅度、趨勢和建筑物的安全情況。其次,要對觀測資料進行歸納和分析。
通常采用回歸分析的方法,先選擇合適的擬合方法,再按最小二乘法與統計檢驗的原理求得回歸方程,從而找出變形的規律性。由此方程即可根據各個自變量來推求所需因變量(即變形值),以推算、預報今后的變形情況,研究應采取的措施。
對于基準點、工作基點和觀測點穩固性的檢驗,在有固定的起算點時,用統計檢驗的方法,根據定期重復觀測的結果,用最小二乘法計算各點的離差矢量,進行F(兩個正態母體的方差是否相等)檢驗,以判斷水準點高程的變化是由于水準點的升降還是由于觀測的誤差所引起。在沒有固定的起算點時,采用秩虧自由網平差方法計算各點的位移值,根據定期重復觀測成果,判斷其穩定性。
隨著高大建筑的增多和古建筑的維修,變形觀測工作愈來愈受到人們的重視。變形控制網的布設,已在研究應用優化設計的理論和方法;觀測方法除了沿用一些行之有效的傳統觀測儀器和方法外,將逐步應用全能激光測量儀、自動垂直儀、電子測斜儀、位移攝影探索器等光電、電子儀器和攝影測量技術,使測量過程日趨自動化;觀測數據的處理,已廣泛應用數理統計的方法來檢驗點位的穩定性,由單一變量統計分析發展到多變量動態的定性定量統計分析,對建筑物的安全將提供更可靠的預測與預報。

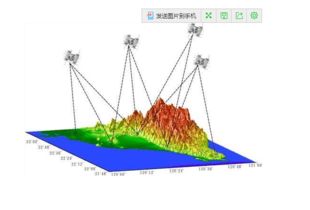

1.實時動態gps測量方法 將一臺gps接收機安置在變形體外穩固處作為連續運行的基準站,另外一臺或數臺gps接收機天線安置在變形點上作為流動站進行連續觀測. 2.近景攝影測量方法 在變形體周圍的穩定點上安置高精度數碼相機,對變形體進行攝影,然后通過數字?jǐn)z影測量處理獲得變形信息.該法的特點是:信息量豐富,可同時獲得變形體上大批目標點的變形信息;攝影影像完整記錄了變形體各時期的狀態,便于后續處理;外業工作量小,效率高,勞動強度低;可用于監測不同形式的變形,如緩慢、快速或動態的變形;觀測時不需要接觸被監測物體等. 3.地面三維激光掃描方法 利用地面三維激光掃描系統以一定間隔對變形體表面進行掃描,大量采集三維坐標數據(點云數據),通過去噪、擬合和建模,獲得變形體的變形信息.該法的特點是信息全面和豐富;對變形體非接觸測量;便于對變形體進行整體變形研究等.。
這個需要專業的部門,不過您買的時候就需要注意挑選,教您一些方法檢驗方法:1。
可以進行敲打,聲音清脆說明瓷磚瓷化密度和硬度高、質量好(用手輕輕敲擊地磚,若此磚發出"噗、噗"的聲音那表明它的燒結度不夠,質地比較次。若發出輕微的"咚咚"聲,它的質地相對于前一塊來講就比較堅硬)(其實方法很簡單,用手去敲,高密度的瓷磚敲出來有玻璃清脆的香聲。
而低密度的瓷磚發出沉悶的磚瓦的聲音。)2。
測測瓷磚的吸水率,吸水率越低,代表瓷磚的內在穩定性越高,也就越適合濕氣或水分含量較高的空間(比如衛生間、廚房),不會產生黑斑等問題3。用一杯水倒在瓷磚背面,水漬擴散迅速,說明吸水率偏高,反之則較低4。
可以用硬物刮一下瓷磚釉面,如果留下痕跡,說明品質差5??纯创纱u的顏色清不清晰,憑肉眼看一下有沒有針孔,針孔容易堆積臟物6。
瓷磚的平整度,側面平直,鋪起來容易,效果也好(目測法,將地磚置于平整面上,看其四邊是否與平整面完全吻合,同時看瓷磚四個角是否均是直角,再將瓷磚置于同一品種及同一型號的瓷磚中觀察其色差程度)7。 選擇地磚時經??吹讲牧仙谭旁诘厣鲜箘诺夭?,這只能說明他的地磚底部平整而不能說明他的瓷磚質量好8。
在地面劃一下,差的瓷磚因密度關系,完完全全象是一支粉筆,劃到哪都印痕。9。
重點一在"看"。一看等級。
優等品最佳,三等品和等外品則讓人擔心了;二看外觀和釉面。 好的瓷磚無凸凹、鼓突、翹角等問題,邊直面平。
釉面光潔,無顆?;蛏噬顪\不一現象;三看圖案。圖案要細膩,無明顯漏色、錯位、斷線或深淺不一。
10。重點二在"聽"。
以一手的拇指、食指和中指夾瓷磚一角,輕松垂下,另一手食指輕擊瓷磚中下部,如聲音清亮、悅耳為上品,如聲音沉悶、澀濁為次品。
變壓器繞組變形判斷方法注意事項:
a) 變壓器繞組發生變形的必要條件是出口短路、近區短路或多次過流動作、運輸中發生沖撞;
b) 在低頻部分(幾十kHz)頻響曲線一般能夠較好地重合,否則應首先懷疑測試接線接觸不良;
c) 一般來說35kV及以下變壓器(包括廠變)頻響特性一致性可能較差,應在交接時留原始數據待比較;
d) 測得的頻響曲線一般在+20~-80dB之間,如果超出應檢查試驗回路是否接觸不良或斷線;
e) 角接繞組分開試驗時三相頻響特性可能不一致;
f) 平衡繞組可能引起三相頻響特性不一致;
g) 繞組嚴重變形會影響臨近繞組的頻響特性;
h) 有些小廠及現場檢修的變壓器,由于工藝較差可能導致變壓器繞組頻響特性不一致;
i) 有資料表明溫度對頻響特性有影響;
j) 糾結式繞組有換位導線時可能導致變壓器繞組頻響特性不一致;
參數?原位測試在工程勘察中很重要。
主要有土體原位測試和掩體原位測試。其中:土體原位測試有:載荷試驗,靜力觸探,旁壓試驗,圓錐動力觸探實驗和標準貫入實驗,十字板剪切實驗,抽注水實驗。
這些實驗一般都可以得到一下參數:地基土承載力特征值fk。地基土的變形模量E。
基礎的沉降量,劃分土層剖面,確定沙土孔隙比、相對密度,粉土、粘性土的稠度,估算圖的強度、變形,反算地基土不排水抗剪強度。巖體原位測試有:波速實驗、巖體變形實驗,現場直剪實驗,巖體應力測試。
得到的參數跟上面的基本一樣。上學期學過的,希望對你有用。
