能調節能帶結構的方法(能帶結構的程序)
1.能帶結構的程序
計算材料的能帶結構即色散曲線E(k)，步驟為（并以計算fcc結構Al的能帶結構為例進行說明）：
* 根據特殊k點的走向，選取特殊k點及特殊k點間的分割點數，準備好產生k點的輸入文件syml
6 ！特殊k點的個數
20 20 20 10 20 ！特殊k點間的分割點數
X 0.5 0.0 0.5 ！特殊k點的坐標，相對于倒格子矢量
G 0.0 0.0 0.0
L 0.5 0.5 0.5
W 0.5 0.25 0.75
K 0.375 0.375 0.75
G 0.0 0.0 0.0 ！下面三行，前三列是正格子基矢，后三列是倒格子基矢
0.000000000 1.987500000 1.987500000 -0.251572327 0.251572327 0.251572327
1.987500000 0.000000000 1.987500000 0.251572327 -0.251572327 0.251572327
1.987500000 1.987500000 0.000000000 0.251572327 0.251572327 -0.251572327
-20.0 15.0 ！在畫能帶結構時，每個特殊k點所對應的豎線的能量范圍
7.068339 ！費米能級
* 用程序gk.x產生k點，得到KPOINTS文件。
注釋：程序gk.x是由gk.f文件編譯后得到的目標文件，其輸入文件為syml，輸出文件為KPOINTS, inp.kpt。
* 緊接著利用前面計算得到的自洽電荷密度作一次非自洽的計算。
采用命令解壓保存的電荷密度文件chg.tgz:tar xzvf chg.tgz
另外設置ISTART=1, ICHARG=11， 并增加NBANDS的值，ISMEAR采用默認值
SYSTEM = Al-fcc
ENCUT = 250
ISTART = 1; ICHARG = 11
#ISMEAR = -5
NBANDS = 12
PREC = Accurate
計算完后得到本征值文件EIGENVAL。
注意：對于4.4系列版本，在計算能帶結構時設置NBANDS的值應該與計算自洽的電荷密度時設置的NBADS一致。對4.5以上版本，可以不一致。
* 從自洽電荷密度計算得到的OUTCAR文件中找到倒格子矢量和費米能級，并粘貼到syml文件中，然后用程序pbnd.x把EIGENVAL轉換為成bnd.dat（本征值，并以費米能級為參考零點）和highk.dat（用來畫豎線），然后用軟件origin畫圖。
注釋：程序pbnf.x是通過編譯pbnd.f得到的可執行文件，其輸入文件為EIGENVAL和
syml，輸出文件為BANDS、bnd.dat和highk.dat。pbnd.f可以處理自旋極化情況下計算得到的 EIGENVAL，不再輸出bnd.dat而是upbnd.dat和dnbnd.dat這兩個文件，分別對應自旋向上和向下的能帶。
提示：在計算能帶結構時，采用ISMEAR = 0或1對結果的影響非常小，可以認為是一樣的。但是不能采用ISMEAR = -5 或-4。

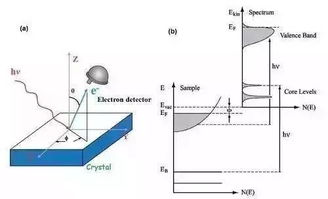

2.能帶的結構簡介
固體材料的能帶結構由多條能帶組成，能帶分為傳導帶（簡稱導帶）、價電帶（簡稱價帶）和禁帶等，導帶和價帶間的空隙稱為能隙。
能帶結構可以解釋固體中導體、半導體、絕緣體三大類區別的由來。材料的導電性是由“傳導帶”中含有的電子數量決定。當電子從“價帶”獲得能量而跳躍至“傳導帶”時，電子就可以在帶間任意移動而導電。
一般常見的金屬材料，因?yàn)槠鋫鲗?dǎo)帶與價帶之間的“能隙”非常小，在室溫下 電子很容易獲得能量而跳躍至傳導帶而導電，而絕緣材料則因?yàn)槟芟逗艽螅ㄍǔ４笥?電子伏特），電子很難跳躍至傳導帶，所以無法導電。一般半導體材料的能隙約為1至3電子伏特，介于導體和絕緣體之間。因此只要給予適當條件的能量激發，或是改變其能隙之間距，此材料就能導電。 所有固體物質都是由原子組成的，而原子則由原子核和電子組成。原子核外的電子在以原子核為中心的圓形軌道上運動，距離原子核越遠的軌道其能級（電位能的級別）越高，電子也就越容易脫離原子的束縛，變成可以運動的自由電子。這有點像手上的風箏，放得越高，其運動能量越大，掙脫線的束縛的可能性越大。所以，最外層的電子最活躍，決定了與其他原子結合的方式（化學鍵），決定了該元素的化學性質，也就決定了該原子的價值，因此被稱作為“價電子”。以硅原子為例，其原子核外有14個電子，以“2、8、4”的數量分布在三個軌道上，里面2和8個電子是穩定的，而外部的4個電子狀態容易發生變化，因此其物理、化學特性就與它的4個價電子強相關。原子的電子狀態決定了物質的導電特性，而能帶就是在半導體物理中用來表征電子狀態的一個概念。在固體電子學中有一套能帶理論，便于研究固體（包括半導體）物質內部微觀世界的規律。
當原子處于孤立狀態時，其電子能級可以用一根線來表示；當若干原子相互靠近時，能級組成一束線；當大量原子共存于內部結構規律的晶體中時，密集的能級就變成了帶狀，即能帶。能帶中的電子按能量從低到高的順序依次占據能級。下面是絕緣體、半導體和金屬導體的能帶結構示意圖。最下面的是價帶，是在存在電子的能帶中，能量最高的帶；最上面是導帶，一般是空著的；價帶與導帶之間不存在能級的能量范圍就叫做禁帶，禁帶的寬度叫做帶隙（能隙）。絕緣體的帶隙很寬，電子很難躍遷到導帶形成電流，因此絕緣體不導電。金屬導體只是價帶的下部能級被電子填滿，上部可能未滿，或者跟導帶有一定的重疊區域，電子可以自由運動，即使沒有重疊，其帶隙也是非常窄的，因此很容易導電。而半導體的帶隙寬度介于絕緣體和導體之間，其價帶是填滿的，導帶是空的，如果受熱或受到光線、電子射線的照射獲得能量，就很容易躍遷到導帶中，這就是半導體導電并且其導電性能可被改變的原理。
由于半導體的帶隙窄，電子容易發生躍遷，因而導電性能容易發生大的變化；電子狀態的變化還可能帶來其他效應，比如從高能級到低能級躍遷過程中多余的能量以光子的形式釋放，則產生“發光”現象。獨特的能帶結構，正是半導體具有百變魔力之源。
3.有關能帶結構問題：怎么重疊的、能帶什么形狀,是不是球殼形的
能帶理論跟之前的比較具象的電子移動的理論根本不同吧，何來“什么形狀”之說？能帶本質是能級的重疊，能級還有形狀嗎？具體來說：
1、內部電子應該不會分裂成能帶，因?yàn)槟軒Ю碚撌怯脕斫忉寣?dǎo)電性等物理特性的理論，參與討論的必須是價電子、以及受激電子，內部電子一般不考慮，所以不存在會不會分裂成能帶的問題；
2、按照理論來說，應該是N越大，能帶就越寬，也就是處于成鍵軌道和反鍵軌道的電子越多，但是此事應該以事實為基礎，理論不見得正確，有可能觀察到的現象并不是這樣；
3、這個我不敢確定，硅的1S和2P？這個不是價電子啊。硅的3S能帶全滿，3P能帶不滿也不空，硅半導體的禁帶能量不大，電子可從價帶躍遷到導帶。至于1S和2P的能級分裂，恕在下無能為力；
4、兩個硅原子？能帶理論針對的是大量的原子，只有大量原子的軌道重疊才能形成類似一條連續的能量帶一樣的“能帶”，討論兩個硅原子似乎沒什么意義，不過大約就是金屬分子軌道理論里一樣，軌道簡并就好，但是應該不能稱為“能帶”。
5、老實說，不知道。主要是不明白跟內層電子有什么聯系……
對于這個理論我也實在一知半解，這種問題其實我覺得應該問問化學院的老師們（如果你是學生，不過我估計老師們也可能會有不同的見解），或者查查歷史上相關實驗和資料的文檔。
4.影響半導體能帶結構的因素有哪些
半導體（ semiconductor），指常溫下導電性能介于導體（conductor）與絕緣體（insulator）之間的材料。
半導體在收音機、電視機以及測溫上有著廣泛的應用。如二極管就是采用半導體制作的器件。
半導體是指一種導電性可受控制，范圍可從絕緣體至導體之間的材料。無論從科技或是經濟發展的角度來看，半導體的重要性都是非常巨大的。
今日大部分的電子產品，如計算機、移動電話或是數字錄音機當中的核心單元都和半導體有著極為密切的關連。常見的半導體材料有硅、鍺、砷化鎵等，而硅更是各種半導體材料中，在商業應用上最具有影響力的一種。
