1.有什么CAD繪圖技巧或速度的嗎
如何提高CAD繪圖的速度
隨著CAD、CAM在工業生產上應用，對一個工程人員來說不會AutoCAD是不行的，但即使會了速度不快在實際應用中也是不行的。那如何提高速度呢？本人以自己的學習實踐來簡單談?wù)勌岣咚俣鹊膸追N方法。
一、熟悉對CAD中基本操作命令/快捷圖標的使用 這一點大多數人都知道，古人云：熟能生巧。基本命令與快捷圖標便是CAD中大家最熟悉的，也應該能熟練掌握了，所以不詳談了。
二、ACAD.PGP文件修改
大家都知道LINE命令在COMMAND輸入時可簡化為L(zhǎng)，為何會如此呢？因?yàn)樵贏utoCAD中有一個加密文件ACAD.PGP中定義了LINE命令的簡寫，先找出這個文件打開它。找到"These examples include most frequently used commands."的提示語，在其下的幾行文字就可對簡寫的定義，記住它的左列是簡寫命令的文字實現你可以根據你的需要進行修改（當然是你比較熟悉的英文縮寫嘍），它的右列是默認的命令請不要隨意修改。相信這能為你提高一定的速度。
三、對圖形夾點操作
夾點，你用過嗎？當你用鼠標左鍵點擊圖形，圖形上便會出現許多方框這些就是夾點。通過控制夾點便能進行一些基本的編輯操作。如：COPY,MOVE，改變圖形所在的圖層等基本操作。而且不同的圖形，還有其特殊的操作。如：直線有延伸操作。

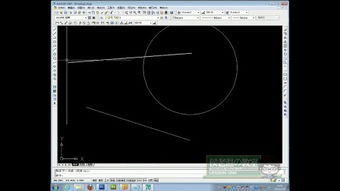

四、大量使用修改命令 對于CAD繪圖工作人員來說，一幅圖60%--70%是修改只有30%--40%是作圖，這一點并不難理解。從圖形構成來看圖形只有直線與曲線這兩種，而曲線又由大量的圓進行剪切而成的，所以一張圖最終由直線和圓組成。既然如此作圖只需先畫圓或直線并確定位置，然后進行一系列操作如：OFFSET, TRIM, FILLET, ARRAY, CHAMFER等，來實現圖形。
如一個軸承的繪圖，只需兩條互相垂直的直線，而后進行OFFSET,FILLET,CHAMFER等一系列操作便能精確的完成軸承的繪制。
五、構建圖塊來簡化繪圖工作
圖塊是CAD操作中比較核心的工作，許多程序員與繪圖工作者都建立了各種各樣的圖塊。由于他們的工作給我們的帶來了簡便，我們能像磚瓦一樣使用這些圖塊。如工程制圖中建立各個規格的齒輪與軸承；建筑制圖中建立一些門、窗、樓梯、臺階等以便在繪制時方便調用。
在這些圖塊中其中的柔性塊最容易被調用，它其實是用Auto LISP/Visual LISP編寫的程序。如要學習我推薦《Visual LISP使用教程》這本書。我主要介紹圖形外部塊的建立和調用。
1. 建立圖樣原型的DWG文件并保存（在WBLOCK命令下的操作，要建立圖塊的基點，以便以后調用）
2. 從INSERTION中向需要圖塊的圖形中加入圖塊。
通過這兩部就能建立并運用圖塊了。圖塊的運用將進一步的提高繪圖的速度。
希望這一篇文章能對那些希望提高繪圖速度的初學朋友能帶來幫助。
參考資料：
2.CAD繪圖技巧與方法
1.作圖步驟：設置圖幅→設置單位及精度→建立若干圖層→設置對象樣式→開始繪圖。
2.繪圖始終使用1:1比例。為改變圖樣的大小，可在打印時于圖紙空間內設置不同的打印比例。
3.為不同類型的圖元對象設置不同的圖層、顏色及線寬，而圖元對象的顏色、線型及線寬都應由圖層控制（BYLAYER）。 4.需精確繪圖時，可使用柵格捕捉功能，并將柵格捕捉間距設為適當?shù)臄?shù)值。
5.不要將圖框和圖形繪在同一幅圖中，應在布局（LAYOUT）中將圖框按塊插入，然后打印出圖。 6.對于有名對象，如視圖、圖層、圖塊、線型、文字樣式、打印樣式等，命名時不僅要簡明，而且要遵循一定的規律，以便于查找和使用。
7.將一些常用設置，如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中（即另存為*.DWF文件），以后繪制新圖時，可在創建新圖形向?qū)е袉螕?使用模板"來打開它，并開始繪圖。 二、選用合適的命令 用戶能夠駕馭AutoCAD，是通過向它發出一系列的命令實現的。
AutoCAD接到命令后，會立即執行該命令并完成其相應的功能。在具體操作過程中，盡管可有多種途徑能夠達到同樣的目的，但如果命令選用得當，則會明顯減少操作步驟，提高繪圖效率。
下面僅列舉了幾個較典型的案例。 1.生成直線或線段 （1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直線或線段，但唯有LINE命令使用的頻率最高，也最為靈活。
（2）為保證物體三視圖之間"長對正、寬相等、高平齊"的對應關系，應選用XLINE和RAY命令繪出若干條輔助線，然后再用TRIM剪截掉多余的部分。 （3）欲快速生成一條封閉的填充邊界，或想構造一個面域，則應選用PLINE命令。
用PLINE生成的線段可用PEDIT命令進行編輯。 （4）當一次生成多條彼此平行的線段，且各條線段可能使用不同的顏色和線型時，可選擇MLINE命令。
2.注釋文本 （1）在使用文本注釋時，如果注釋中的文字具有同樣的格式，注釋又很短，則選用TEXT(DTEXT)命令。 （2）當需要書寫大段文字，且段落中的文字可能具有不同格式，如字體、字高、顏色、專用符號、分子式等，則應使用MTEXT命令。
3.復制圖形或特性 （1）在同一圖形文件中，若將圖形只復制一次，則應選用COPY命令。 （2）在同一圖形文件中，將某圖形隨意復制多次，則應選用COPY命令的MULTIPLE（重復）選項；或者，使用COPYCLIP（普通復制）或COPYBASE（指定基點后復制）命令將需要的圖形復制到剪貼板，然后再使用PASTECLIP（普通粘貼）或PASTEBLOCK（以塊的形式粘帖）命令粘帖到多處指定的位置。
（3）在同一圖形文件中，如果復制后的圖形按一定規律排列，如形成若干行若干列，或者沿某圓周（圓弧）均勻分布，則應選用ARRAY命令。 （4）在同一圖形文件中，欲生成多條彼此平行、間隔相等或不等的線條，或者生成一系列同心橢圓（?。?、圓（?。┑龋瑒t應選用OFFSET命令。
（5）在同一圖形文件中，如果需要復制的數量相當大，為了減少文件的大小，或便于日后統一修改，則應把指定的圖形用BLOCK命令定義為塊，再選用INSERT或MINSERT命令將塊插入即可。 （6）在多個圖形文檔之間復制圖形，可采用兩種辦法。
其一，使用命令操作。先在打開的源文件中使用COPYCLIP或COPYBASE命令將圖形復制到剪貼板中，然后在打開的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一將圖形復制到指定位置。
這與在快捷菜單中選擇相應的選項是等效的。其二，用鼠標直接拖拽被選圖形。
注意：在同一圖形文件中拖拽只能是移動圖形，而在兩個圖形文檔之間拖拽才是復制圖形。拖拽時，鼠標指針一定要指在選定圖形的圖線上而不是指在圖線的夾點上。
同時還要注意的是，用左鍵拖拽與用右鍵拖拽是有區別的。用左鍵是直接進行拖拽，而用右鍵拖拽時會彈出一快捷菜單，依據菜單提供的選項選擇不同方式進行復制。
（7）在多個圖形文檔之間復制圖形特性，應選用MATCHPROP命令（需與PAINTPROP命令匹配）。 三、使用快車工具（EXPRESS TOOLS） 所謂快車工具，實際上是為用戶設計并隨AutoCAD 2000一起免費提供的實用工具庫。
該庫中的大部分工具來自AutoCAD R14的優惠（Bonus）工具，其余的則已被舍棄或改進，同時又增加了一些新工具?？燔嚬ぞ咴趫D層管理、對象選擇、尺寸標注樣式的輸入/輸出、圖形的編輯修改等眾多方面對AutoCAD進行了功能擴展，而且能非常容易地結合在AutoCAD 2000的菜單和工具條中，使用起來方便快捷，故能明顯提高你繪圖的工作效率。
安裝快車工具的方法，是在安裝AutoCAD 2000時選擇"完全"安裝，或者選擇帶有"快車工具"選項的"用戶"安裝。假如當初不是這樣，則應以"增加"方式重新安裝AutoCAD 2000，并選擇需添加的"快車工具"。
缺省時，AutoCAD 2000在啟動時不把快車工具裝入內存，以縮短其啟動時間。當你第一次使用快車工具時，工具庫會自動裝入。
不過你也可以在開始時用EXPRESS TOOLS命令強行裝入。在已正確安裝了快車工具的前提下，如果屏幕上未出現其"。
3.auto CAD 繪圖技巧
AutoCAD 使用過程中的問題，經驗與技巧繪 圖 問：開始繪圖要做哪些準備？ 答：磨刀不誤砍柴工。
計算機繪圖跟手工畫圖一樣，也要做些必要的準備。如設置圖層、線型、標注樣式、目標捕捉、單位格式、圖形界限等。
很多重復性的工作則可以在模板圖如ACAD.DWT中預先做好，開始新圖拿來就能用。 問：在AutoCAD中采用什么比例繪圖好？ 答：最好使用1∶1 比例畫，輸出比例可以隨便調整。
畫圖比例和輸出比例是兩個概念，輸出時使用“輸出1單位=繪圖500單位”就是按1/500比例輸出，若“輸出10單位= 繪圖1單位”就是放大10倍輸出。用1∶1比例畫圖好處很多。
第一、容易發現錯誤，由于按實際尺寸畫圖，很容易發現尺寸設置不合理的地方。第二、標注尺寸非常方便，尺寸數字是多少，軟件自己測量，萬一畫錯了，一看尺寸數字就發現了（當然，軟件也能夠設置尺寸標注比例，但總得多費工夫）。
第三、在各個圖之間復制局部圖形或者使用塊時，由于都是1∶1比例，調整塊尺寸方便。第四、由零件圖拼成裝配圖或由裝配圖拆畫零件圖時非常方便。
第五、用不著進行煩瑣的比例縮小和放大計算，提高工作效率，防止出現換算過程中可能出現的差錯。 問：圖層有什么用處？ 答：合理利用圖層，可以事半功倍。
一開始畫圖，就預先設置一些基本層。每層有自己的專門用途，這樣做的好處是：只須畫出一份圖形文件，就可以組合出許多需要的圖紙，需要修改時也可針對圖層進行。
問：命令別名是怎么回事？ 答：為便于輸入命令，省得記憶英文全名，可以用命令別名（ALIAS）來代替命令。如輸入C就相當于輸入了CIRCLE命令，L相當于LINE命令。
命令別名可以大大加快命令的輸入速度，提高繪圖效率。老手一般都是左手敲命令，右手點鼠標。
命令別名在ACAD.PGP文件中設置，用任何文本編輯器均可編輯該文件。AutoCAD提供了修改命令別名的工具ALIASEDIT，以對話框的方式交互編輯別名。
問：繪圖前，繪圖界限（LIMITS）一定要設好嗎？ 答：畫新圖最好按國標圖幅設置圖界。圖形界限好比圖紙的幅面，畫圖時就在圖界內，一目了然。
按圖界繪的圖打印很方便，還可實現自動成批出圖。當然，有人習慣在一個圖形文件中繪制多張圖，這樣設置圖界就沒有太大的意義了。
問：尺寸標注后，圖形中有時出現一些小的白點，卻無法刪除，為什么？ 答：AutoCAD 在標注尺寸時，自動生成一DEFPOINTS層，保存有關標注點的位置等信息，該層一般是凍結的。由于某種原因，這些點有時會顯示出來。
要?jiǎng)h掉可先將 DEFPOINTS層解凍后再刪除。但要注意，如果刪除了與尺寸標注還有關聯的點，將同時刪除對應的尺寸標注。
問：習慣了R12的全屏幕十字光標，可R14的光標很小，怎么辦？ 答：可點擊菜單Tools\preferences\point device，將光標的百分比設為100%即可（默認5%）。也可在命令行上直接修改CURSORSIZE系統變量。
問：目標捕捉（OSNAP）有用嗎？ 答：用處很大。尤其繪制精度要求較高的機械圖樣時，目標捕捉是精確定點的最佳工具。
Autodesk公司對此也是非常重視，每次版本升級，目標捕捉的功能都有很大提高。切忌用光標線直接定點，這樣的點不可能很準確。
問：為什么繪制的剖面線或尺寸標注線不是連續線型？ 答：AutoCAD繪制的剖面線、尺寸標注都可以具有線型屬性。如果當前的線型不是連續線型，那么繪制的剖面線和尺寸標注就不會是連續線。
編 輯 問：怎樣用R12的“命令取消”鍵？ 答：R14默認的“命令取消”鍵是“ESC”鍵，如果你已經習慣了R12的“Ctrl+C”，可點擊菜單Tools\preferences\compatibility\priority for accelerator keys\AutoCAD classic，然后就可以用“Ctrl+C”取消命令了，同時“ESC”鍵仍然有效。 問：怎樣一次剪除多條線段？ 答：TRIM 命令中提示選取要剪切的圖形時，不支持常用的window和crossing選取方式。
當要剪切多條線段時，要選取多次才能完成。這時可以使用fence 選取方式。
當trim命令提示選擇要剪除的圖形時，輸入“f”，然后在屏幕上畫出一條虛線，回車，這時與該虛線相交的圖形全部被剪切掉。 類似的，對于EXTEND命令，在select object：提示時輸入F，可一次延伸多個實體。
問：為什么刪除的線條又冒出來了？ 答：最大的可能是有幾條線重合在一起了。對于新手，這是很常見的問題。
另外，當一條中心線或虛線無論如何改變線型比例也還是象連續線（REGEN后），多半也是這個原因。 問：如何快速變換圖層？ 答：?jiǎn)螕簟癘bject Propertys（物體特性）”工具條上的“Make objects' layer current”按鈕（工具條的最左邊的按鈕），然后在作圖區選擇要去的圖層上的任一圖形，當前層立刻變換到選取的圖形所在層。
問：如何處理手工繪制的圖紙，特別是有很多過去手畫的工程圖樣？ 答：把圖紙掃描到計算機里或許是個辦法。但注意，AutoCAD 處理的圖形是矢量圖，而掃描的圖紙形成的是點陣圖，兩者性質上的不同使得雖然可以把掃描圖紙生成的圖形文件插入到AutoCAD中，但你只能觀看而不能編輯。
也有一些矢量化的工具，可以把點陣圖轉換為矢量圖，但限于技術水平，轉換的。
