關于運放的(運算放大器的基本知識)
1.運算放大器的 基本知識
集成運算放大器 一：零點漂移 零點漂移可描述為：輸入電壓為零，輸出電壓偏離零值的變化。
它又被簡稱為：零漂 零點漂移是怎樣形成的： 運算放大器均是采用直接耦合的方式，我們知道直接耦合式放大電路的各級的Q點是相互影響的，由于各級的放大作用，第一級的微弱變化，會使輸出級產生很大的變化。當輸入短路時（由于一些原因使輸入級的Q點發生微弱變化 象：溫度），輸出將隨時間緩慢變化，這樣就形成了零點漂移。
產生零漂的原因是：晶體三極管的參數受溫度的影響。解決零漂最有效的措施是：采用差動電路。
二：差動放大電路 1、差動放大電路的基本形式 如圖（1）所示 基本形式對電路的要求是：兩個電路的參數完全對稱兩個管子的溫度特性也完全對稱。 它的工作原理是：當輸入信號Ui=0時，則兩管的電流相等，兩管的集點極電位也相等，所以輸出電壓Uo=UC1-UC2=0。
溫度上升時，兩管電流均增加，則集電極電位均下降，由于它們處于同一溫度環境，因此兩管的電流和電壓變化量均相等，其輸出電壓仍然為零。 它的放大作用（輸入信號有兩種類型） （1）共模信號及共模電壓的放大倍數 Auc 共模信號---在差動放大管T1和T2的基極接入幅度相等、極性相同的信號。
如圖（2）所示共模信號的作用，對兩管的作用是同向的，將引起兩管電流同量的增加，集電極電位也同量減小，因此兩管集電極輸出共模電壓Uoc為零。因此：。
于是差動電路對稱時，對共模信號的抑制能力強 （2）差模信號及差模電壓放大倍數 Aud 差模信號---在差動放大管T1和T2的基極分別加入幅度相等而極性相反的信號。如圖（3）所示 差模信號的作用，由于信號的極性相反，因此T1管集電極電壓下降，T2管的集電極電壓上升，且二者的變化量的絕對值相等，因此： 此時的兩管基極的信號為： 所以：，由此我們可以看出差動電路的差模電壓放大倍數等于單管電壓的放大倍數。
基本差動電路存在如下問題： 電路難于絕對對稱，因此輸出仍然存在零漂；管子沒有采取消除零漂的措施，有時會使電路失去放大能力；它要對地輸出，此時的零漂與單管放大電路一樣。為此我們要學習另一種差動放大電路------長尾式差動放大電路 2：長尾式差動放大電路 它又被稱為射極耦合差動放大電路，如右圖所示：圖中的兩個管子通過射極電阻Re和Uee耦合。
下面我們來學習它的一些指標 （1）靜態工作點 靜態時，輸入短路，由于流過電阻Re的電流為IE1和IE2之和，且電路對稱，IE1=IE2，因此： （2）對共模信號的抑制作用 在這里我們只學習共模信號對長尾電路中的Re的作用。由于是同向變化的，因此流過Re的共模信號電流是Ie1+Ie2=2Ie，對每一管來說，可視為在射極接入電阻為2Re。
它的共模放大倍數為： （用第二章學的方法求得）由此式我們可以看出Re的接入，使每管的共模放大倍數下降了很多（對零漂具有很強的抑制作用） （3）對差模信號的放大作用 差模信號引起兩管電流的反向變化（一管電流上升，一管電流下降），流過射極電阻Re的差模電流為Ie1-Ie2，由于電路對稱，所以流過Re的差模電流為零，Re上的差模信號電壓也為零，因此射極視為地電位，此處“地”稱為“虛地”。因此差模信號時，Re不產生影響。
由于Re對差模信號不產生影響，故雙端輸出的差模放大倍數仍為單管放大倍數： （4）共模抑制比（CMRR）我們一般用共模抑制比來衡量差動放大電路性能的優劣。CMRR定義如下：它的值越大，表明電路對共模信號的抑制能力越好。
有時還用對數的形式表示共模抑制比，即：，其中為差模增益。CMR的單位為：分貝 （dB） (5)一般輸入信號情況 如果差動電路的輸入信號，即不是共模也不是差模信號時：我們要把輸入信號分解為一對共模信號和一對差模信號，它們共同作用在差動電路的輸入端。
例1：如右圖所示電路，已知差模增益為48dB，共模抑制比為67dB,Ui1=5V,Ui2=5.01V，試求輸出電壓Uo解：∵=48dB，∴Aud≈-251， 又∵CMR=67dB ∴CMRR≈2239 ∴Auc=Aud/CMRR≈0.11則輸出電壓為： 三：集成運放的組成 它由四部分組成：1、偏置電路； 2、輸入級：為了抑制零漂，采用差動放大電路 3、中間級：為了提高放大倍數，一般采用有源負載的共射放大電路。 4、輸出級：為了提高電路驅動負載的能力，一般采用互補對稱輸出級電路 四：集成運放的性能指標 1、開環差模電壓放大倍數 Aod它是指集成運放在無外加反饋回路的情況下的差模電壓的放大倍數。
2、最大輸出電壓 Uop-p它是指一定電壓下，集成運放的最大不失真輸出電壓的峰--峰值。3、差模輸入電阻rid它的大小反映了集成運放輸入端向差模輸入信號源索取電流的大小。
要求它愈大愈好。 4、輸出電阻 rO它的大小反映了集成運放在小信號輸出時的負載能力。
5、共模抑制比 CMRR它放映了集成運放對共模輸入信號的抑制能力，其定義同差動放大電路。CMRR越大越好。
五：低頻等效電路 在電路中集成運放作為一個完整的獨立的器件來對待。于是在分析、計算時我們用等效電路來代替集成運放。
由于集成運放主要用于頻率不高的場合，因此我們只學習低頻率時的等效電路。 右圖所示為集成運放的。
2.集成運算放大器計算

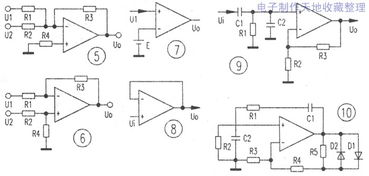

記住了，對于負反饋運放電路，遵循“虛斷”和“虛短”兩個規則；
因?yàn)樘摂啵园垂?jié)點電壓法有：
Vn*(1/R1+1/R2+1/Rf) - Ui1/R1 - Ui2/R2 = Uo/Rf;
因?yàn)樘摱?，即：Vn = Vp（虛短）；而 Vp = Ui3;
所以有： （Ui1-Vn）/R1 + (Ui2-Vn)/R2 = (Vn-Uo)/Rf;
Uo = Rf*[ Ui3*(1/R1+1/R2+1/Rf) - Ui1/R1 - Ui2/R2 ];
同理；
Vp = Ui2*R2/(R1+R2);
Vn*(1/R1+1/R2) - Ui1/R1 = Uo/R2;
好了，自己去代入具體參數計算吧
3.請問什么是運放/運算放大器
運算放大器（常簡稱為“運放”）是具有很高放大倍數的電路單元。
在實際電路中，通常結合反饋網絡共同組成某種功能模塊。由于早期應用于模擬計算機中，用以實現數學運算，故得名“運算放大器”，此名稱一直延續至今。
運放是一個從功能的角度命名的電路單元，可以由分立的器件實現，也可以實現在半導體芯片當中。 隨著半導體技術的發展，如今絕大部分的運放是以單片的形式存在。
運放的種類繁多，廣泛應用于幾乎所有的行業當中。 歷史 第一個使用真空管設計的放大器大約在1930年前后完成，這個放大器可以執行加與減的工作。
運算放大器最早被設計出來的目的是將電壓類比成數字，用來進行加、減、乘、除的運算，同時也成為實現模擬計算機（analog computer）的基本建構方塊。然而，理想運算放大器的在電路系統設計上的用途卻遠超過加減乘除的計算。
今日的運算放大器，無論是使用晶體管（transistor）或真空管（vacuum tube）、分立式（discrete）元件或集成電路（integrated circuits）元件，運算放大器的效能都已經逐漸接近理想運算放大器的要求。 早期的運算放大器是使用真空管設計，現在則多半是集成電路式的元件。
但是如果系統對于放大器的需求超出集成電路放大器的需求時，常常會利用分立式元件來實現這些特殊規格的運算放大器。[1] 1960年代晚期，仙童半導體（Fairchild Semiconductor）推出了第一個被廣泛使用的集成電路運算放大器，型號為μA709，設計者則是鮑伯·韋勒（Bob Widlar）。
但是709很快地被隨后而來的新產品μA741取代，741有著更好的性能，更為穩定，也更容易使用。741運算放大器成了微電子工業發展歷史上一個獨一無二的象征，歷經了數十年的演進仍然沒有被取代，很多集成電路的制造商至今仍然在生產741。
直到今天μA741仍然是各大學電子工程系中講解運放原理的典型教材。 編輯本段原理 運放如上圖有兩個輸入端a（反相輸入端），b（同相輸入端）和一個輸出端o。
也分別被稱為倒向輸入端非倒向輸入端和輸出端。當電壓加U-加在a端和公共端（公共端是電壓為零的點，它相當于電路中的參考結點。
）之間，且其實際方向從a 端高于公共端時，輸出電壓U實際方向則自公共端指向o端，即兩者的方向正好相反。當輸入電壓U 加在b端和公共端之間，U與U 兩者的實際方向相對公共端恰好相同。
為了區別起見，a端和b 端分別用"-"和" "號標出，但不要將它們誤認為電壓參考方向的正負極性。 電壓的正負極性應另外標出或用箭頭表示。
反轉放大器和非反轉放大器如下圖： 運算放大器 運算放大器 一般可將運放簡單地視為：具有一個信號輸出端口（Out）和同相、反相兩個高阻抗輸入端的高增益直接耦合電壓放大單元，因此可采用運放制作同相、反相及差分放大器。 運放的供電方式分雙電源供電與單電源供電兩種。
對于雙電源供電運放，其輸出可在零電壓兩側變化，在差動輸入電壓為零時輸出也可置零。采用單電源供電的運放，輸出在電源與地之間的某一范圍變化。
運放的輸入電位通常要求高于負電源某一數值，而低于正電源某一數值。 經過特殊設計的運放可以允許輸入電位在從負電源到正電源的整個區間變化，甚至稍微高于正電源或稍微低于負電源也被允許。
這種運放稱為軌到軌（rail-to-rail）輸入運算放大器。 運算放大器的輸出信號與兩個輸入端的信號電壓差成正比，在音頻段有：輸出電壓=A0(E1-E2)，其中，A0 是運放的低頻開環增益（如 100dB，即 100000 倍），E1 是同相端的輸入信號電壓，E2 是反相端的輸入信號電壓。
編輯本段類型 按照集成運算放大器的參數來分，集成運算放大器可分為如下幾類。 運算放大器 1.通用型運算放大器 通用型運算放大器就是以通用為目的而設計的。
這類器件的主要特點是價格低廉、產品量大面廣，其性能指標能適合于一般性使用。 例μA741（單運放）、LM358（雙運放）、LM324（四運放）及以場效應管為輸入級的LF356都屬于此種。
它們是目前應用最為廣泛的集成運算放大器。 2.高阻型運算放大器 這類集成運算放大器的特點是差模輸入阻抗非常高，輸入偏置電流非常小，一般rid>1GΩ~1TΩ，IB為幾皮安到幾十皮安。
實現這些指標的主要措施是利用場效應管高輸入阻抗的特點，用場效應管組成運算放大器的差分輸入級。用FET作輸入級，不僅輸入阻抗高，輸入偏置電流低，而且具有高速、寬帶和低噪聲等優點，但輸入失調電壓較大。
常見的集成器件有LF355、LF347（四運放）及更高輸入阻抗的CA3130、CA3140等。 3.低溫漂型運算放大器 在精密儀器、弱信號檢測等自動控制儀表中，總是希望運算放大器的失調電壓要小且不隨溫度的變化而變化。
低溫漂型運算放大器就是為此而設計的。目前常用的高精度、低溫漂運算放大器有OP07、OP27、AD508及由MOSFET組成的斬波穩零型低漂移器件ICL7650等。
4.高速型運算放大器 在快速A/D和D/A轉換器、視頻放大器中，要求集成運算放大器的轉換速率SR一定要高，單位增益帶寬BWG一定要足夠大，像通用型集成運放是不能適合于高速應用的場合的。高速型運算放大器主要特點是具有高的轉換速率和寬的頻。
