1.電氣圖的基本識圖步驟和方法有哪些

1. 識讀電氣圖的基本方法有些電氣圖雖然不算太復雜，但如果不從電路原理上掌握其連線規律，診斷線路故障就比較困難，所以要順利修好常用電氣設備，就必須讀懂和掌握電氣圖，尤其是初學者，更要學會識讀電氣圖。

對于各類電氣圖的識讀，通常有以下幾種基本識圖方法。1）結合電工、電子技術基礎知識看圖在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。

因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。

2）結合電氣元件的結構和工作原理看圖在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。

3）結合典型電路識圖典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。不管多么復雜的電路，幾乎都是由若干典型電路組成的。

因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。

然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。

可以利用這些制圖知識準確看圖。制圖基本知識包括以下幾個方面：a.在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。

b.主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路畫在右側。

c.統一電器的各部分不畫在一起，根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。d.對完成具有相同性質任務的幾個電氣元件，在文字符號后加數碼以示區別。

e.電路中所有電氣元件都按“平常”狀態繪制。2. 識讀電氣圖的基本步驟電氣圖的識讀通常有以下幾個基本步驟。

1）閱讀設備說明書閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式、電氣控制要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。2）閱讀圖紙說明拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。

圖紙說明通常包括圖紙的目錄、技術說明、元器件明細表和施工說明等。3）閱讀主題欄在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。

憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。4）識讀系統圖（或框圖）閱讀圖紙說明后，就要識讀系統圖（或框圖），從而了解整個系統（或分系統）的情況，即它們的基本組成、相互關系及其主要特征，為進一步理解系統（或分系統）的工作打下基礎。

5）識讀電路圖為了進一步理解系統（或分系統）的工作原理，需仔細識讀電路圖。電路圖是電氣圖的核心，看圖難度大。

對于復雜的電路圖，應先看相關的邏輯圖和功能圖。識讀電路圖時，先要分清主電路和控制電路、交流電路和直流電路，其次按照先看主電路再看控制電路的順序看圖。

看主電路時，通常從下往上看，即從用電設備開始，經控制元件，順次往電源方向看。通過識讀主電路，要搞清用電設備是怎樣從電源取電的，電源經過哪些元件到達負載等。

看控制電路時，應自上而下、從左向右看，即先看電源，再看各條回路。通過看控制電路，要搞清它的回路構成、各元件間的聯系（如順序、互鎖等）、控制關系和在什么條件下回路構成通路或斷路，分析各回路元件的工作狀況及其對主電路的控制情況，從而搞清楚整個系統的工作原理。

6）識讀接線圖接線圖時以電路圖為依據繪制的，因此要對照電路圖來看接線圖?？唇泳€圖時，也要先看主電路再看控制電路。

看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清線路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。看主電路時，從電源輸入端開始，順次經控制元件和線路到用電設備，與看電路圖有所不同。

看控制電路時，要從電源的一端到電源的另一端，按元件的順序?qū)γ總€(gè)回路進行分析。接線圖中的線號是電氣。

2.CAD電氣制圖

我們首先需要具備的是電腦的具體選擇，一般制作cad電氣制圖需要一部好一些電腦，配置比較低的電腦作出的圖基本是低質量的，不能夠顯現圖片的精確，而且使用的時候也十分卡機，這樣對于我們制圖來說是不能使用的，我們選擇的電腦要有一定的配置要求。

選擇cad電氣制圖的電腦我們要選擇顯卡顯卡性能一流的，我這里需要說明的時候顯卡區分很多，我們要選擇的是合適制圖的顯卡，而不是游戲顯卡，所以我們?nèi)绻Y金允許的話最好購買六千以上的電腦，此類電腦對于制圖有很大的幫助。

我們使用cad電氣制圖的時候千萬要先學會一些必要的基本方法，這類基本方法在很多地方都有，一般視頻教程也很多，大家可以到百度視頻打開【搜索】然后我們可以輸入【cad基礎教程】就會出現很多入門知識，大家要先學習一下。

我們要做好學習和熟悉AUTOCAD各種操作界面及其基本使用方法，基本的熟練使用AUTOCAD進行準確的二維圖形繪制、圖層管理、設置圖紙、尺寸繪制及設置打印輸出文件，我們還要懂得cad的操作常識，在cad升級的情況下也要不斷的學習新的知識，這樣才可以熟練掌握。

希望大家看完我的文章多多支持我，cad電氣制圖很不簡單，但是是我們平時需要的一項技術，大家有興趣可以加我的粉絲，有什么問題大家也可以百度HI我留言和我探討，我希望大家一起分享知識。下面也有我的微博，里面也有一些我的數據和文章，大家可以參考。

3.用CAD怎么畫電氣系統圖

1、首先雙擊打開插件快捷方式圖標就會一同運行主程序進入主窗口，在插件工具欄中點擊系統元件。

2、緊接著把系統元件下點擊元件插入。

3、然后在彈出電氣圖塊窗口中，點擊常用元件右側下拉三角，其中包含各項元件的名稱可選擇切換。

4、在選擇對應元件后，會自動列出圖例圖塊，點擊可進行選擇使用。

5、最后點選電氣圖例圖塊以后，在繪圖區確定插入位置鼠標左鍵點擊一下即可完成電氣系統圖。

4.用cad畫電氣圖的一般步驟是

使用專業電氣cad軟件如SuperWORKS可以智能快速繪制電氣原理圖！

SuperWORKS是利馳軟件歷經15年持續不斷的升級換代開發的專業的電氣CAD設計軟件，SuperWORKS可幫助電氣及自動化工程師輕松進行電氣原理圖繪制、修改，材料明細的統計、生成，可自動生成端子表、電纜表、接線表、開閉表及接線圖，提供了豐富設計圖庫及庫管理功能，有效幫助提高電氣設計效率和質量。

經過多年來的不斷努力，電氣設計CAD軟件SuperWORKS目前已經系列化，包括工廠版、供用電版、IEC版、變電二次版、教育版等，適用范圍分別不同。目前SuperWORKS IEC版已可以支持最新的AutoCAD2007/2008/2009平臺。而且目前IEC版軟件和變電二次版軟件有試用版可以下載試用，敬請登陸.cn了解詳情和下載試用。

附圖是黑盒子元件處理功能示圖：即可以使用端號批標注命令對一組電氣符號的端號進行批標注；可以以圍框形式，把一組相關的多端或單端電氣符號定義成一個組合元件，使得對PLC等智能控制單元的處理極為方便。

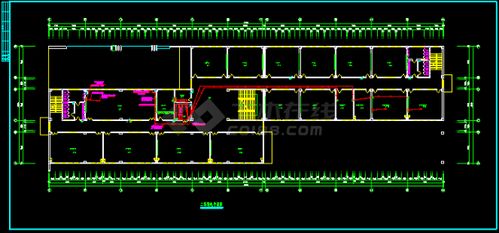

5.AutoCAD繪制建筑電氣圖的技巧有哪些

1 建立元件庫 在繪制建筑電氣圖的時候，經常要反復用到一些電氣元件，如燈具、開關、插座等。

這時如果有一個自己的元件庫，放置一些常用的元器件，使用時直接從庫中調用，就方便得多了。下面就以插座為例說明如何建立元件庫。

1） 在AutoCAD 中新建一個文件夾，取名ku ，作為元件庫，存放元件。 2） 在平面圖中畫出插座符號。

3） 在命令提示處輸入block ，啟動塊命令。4） 在Block name （ ？) ：提示下鍵入塊的名字cz。

5） 出現提示Insertion base point ： ，選取塊的插入點。6） 在Se2lect object ： 的提示下，選中整個插座。

7） 按回車鍵確認選擇，插座圖消失，被保存到名為cz 的塊中。8） 輸入oops 命令，插座又恢復到原來的位置上。

9） 輸入wblock 命令，并選擇將文件保存在元件庫ku 中，并取文件名為與塊一致的名字cz。10） 在Block name ：提示下鍵入= ，將cz 塊轉存為cz 文件。

這樣元件庫中的插座就制作完成了。用此方法可以將自己所需要的各種元器件都制作在元件庫中。

如果有現成的電氣圖，則可以直接從圖中選取需要的電器元件制作成塊，保存到庫中，以后直接從庫中調用即可。 2 Polyedit 命令的應用 一般建筑圖中的墻線為粗線，而建筑電氣設計中要求為細線，所以需要將所有的粗實線改為細實線。

在AutoCAD 中使用Polyedit 命令，可以達到這一目的：1） 輸入polyedit 命令，在Selectpolyline 提示下選擇需改變寬度的多義線。2） 在Close/ Joint/Width/ ┄┄提示下，鍵入選項J 。

3） 在select polyline ：提示下，鍵入all 。 選中所有與所選多義線連接在一起的粗線。

4） 在Close/Joint/ Width/ ┄┄提示下，鍵入代表寬度選項的W。5） 在Enternew width for all segments ： 提示下，鍵入需要的寬度。

這樣，所有跟所選粗實線連接在一起的粗實線就都變?yōu)榧?xì)實線了。 需要注意的是，在第三步中一定要輸入選項all ，否則就得一條一條地改變多義線的寬度了。

3 巧妙利用輔助層 繪制建筑電氣圖紙時，經常需要將元件放在合適的位置上。例如，將燈具放在房間屋頂?shù)闹醒搿?/p>

此時如果建立一個輔助層，在輔助圖層中劃上輔助線，將會給繪圖帶來許多便利。 1） 輸入命令layer 。

2） 選擇New 按鈕。3） 鍵入fuzhu ，作為輔助層的層名， 并選擇合適的顏色。

在繪圖時打開輔助層，作出輔助線。例如，在輔助層中劃出一個房間的對角線，布置燈具時就可以選擇這條輔助線的中點。

等打印圖紙時再把輔助層關閉。 這樣就免去了一條一條刪除輔助線的麻煩。

4 measure 命令的使用 在繪制屋頂避雷平面圖時，需將避雷支架布置在屋檐四周，這時如果使用measure 命令，可以迅速將所有避雷支架布好。其具體做法是：1） 在屋頂平面圖中劃出一個支架*（或從自己的元件庫中調出） 。

2） 使用block 命令將其制作成名為zj 的塊。3） 輸入measure 命令， 選擇需安裝支架的避雷線。

4） 在 / Block ：下鍵入選項B。5） 鍵入支架*的塊名zj 。

6） 在Segment length ：提示下，鍵入所需要的分段長度。 這樣避雷支架就一次性布置好了，不需要再一個支架一個支架地布置了。

使用此命令時注意，首先需要將避雷線連接成一整條多義線，否則，支架就僅僅布置在所選的一段避雷線上。 5 提高作圖速度 熟練了AutoCAD 的各項功能后，接下來的工作就是運用AutoCAD 更快地作圖。

下面就是提高作圖速度的幾種辦法。 511 輸入命令 AutoCAD 提供了從根菜單或下拉菜單中選取命令的方法，也為用戶提供了從提示區直接輸入命令的方法，并且從鍵盤上輸入命令比一項一項地翻菜單要快得多，而且大部分常用命令都存在簡化命令，即只輸入命令的第一個英文字母即可。

例如，畫直線有以下幾種方法：第一種，從根菜單中選擇draw ，并選擇其下拉菜單中的line。第二種，在提示區command ：后輸入line。

第三種，在提示區command ：后輸入l 。比較可知，第三種方法最為快捷。

所以，平時畫圖是最好使用鍵盤輸入命令，并注意記憶各命令的簡化命令。 512 顯示多個平鋪視口 在繪電氣圖時常常會碰到需要在一張大圖紙的不同部分或不同的圖紙之間來回轉換，這時可以使用vports 命令，在屏幕上同時顯示幾個不同的窗口，在需要的那個窗口中繪圖。

513 定制工具欄 AutoCAD 有一套標準的工具欄。 但為了更方便、更有效地獲取最常用的AutoCAD 命令，我們可以自定義這些工具欄，為作圖提供方便。

其步驟為：1） 創建新的工具欄，并使其顯示為浮動工具欄。2） 在命令行輸入toolbar 命令，談出“自定義”對話框。

3） 單擊“命令”標簽，顯示“自定義工具欄”命令分類對話框。 4） 在“命令”對話框的“分類”列表下，選擇所需要的命令種類。

5） 把命令及圖標拖到工具欄中。

6.如何用CAD畫電路圖啊

1、首先打開CAD，進入到模型模式。

2、然后使用繪圖工具，去繪制電器元器件，將沒有的都繪制出塊。

3、然后選中繪制的電器元器件，輸入W命令，點擊回車。

4、然后在彈出來的窗口，點擊選擇對象按鈕，選中一下元器件。

5、之后設置好保存的位置，以便一會使用，點擊【確定】按鈕。

6、然后點擊CAD界面上方的【插入】，在彈出來的選項，點擊【塊】。

7、之后會彈出來插入窗口，選擇要插入的塊，也就是電器元器件，可以輸入塊的位置，也可以去圖里面調整，點擊【確定】。

8、最后我們將所有的電器元器件插入，并繪制好線路，就可以在cad里面畫電路圖成功，如圖所示。
