水電圖紙入門(水電工圖紙快速入門)
1.水電工圖紙快速入門
題主提出的這個問題主要是建筑安裝工程中的水電圖紙吧，建筑安裝公程工的水電圖還是比較容易的。看懂水電安裝圖紙的首要條件是認識水電圖紙上所標注的符號，這些符號有兩種。1、器件的代表符，如開關、插座、電線管、水龍頭、閥門、水管等。2、是這些器件如何安裝的代表符，如是明裝、暗裝、墻面、地面等。這些符號告訴你圖紙上都有什么，怎么安裝的。所以在看水電圖之前必需要了解這些符所代表的意義。一般情況下這些符號會在圖紙說明頁看到的。
了解了圖紙上的這些符號還不夠，這些符號只是平面圖上的，只表明了平面圖上的各個點位，想要讀懂圖紙還要深入看圖。建筑工程的水電圖紙是由系統圖、管線表、平面圖。由這三種圖構成一個完整的工程圖紙。（有些特殊工程還有原理圖）要想做建筑安裝工程中的水電工程必順把這三種圖紙組合起來看圖才能做好你的水電工程。
在說下讀這三種圖的作用：
1、系統圖，系統圖也分高壓部分，低壓部分，各分路部分及現場點位的相互關系，同時注明了各相關部分的容量大小。讓你掌握整個工程根概況指導你進行下走步工作。
2、管線表，管線表標明了所用材料規格大小及走向法方，用起來很方便，有些小的工程沒有這個表就靠你自已在圖紙上合算了。
3、平面圖。平面圖很容易理解了，也很容易看，主要是平面有有些什么東西和各種管線在平面上的走向。
一個工程這些圖紙一定要結合起來看，才能保證你的工程完整性，缺一不可。實際工作中會有很多繁雜的圖紙，做好水電安裝工程一定要認真學習，多進行實際操作，才會保證我們的工程質量。
2.水電工圖紙快速入門
題主提出的這個問題主要是建筑安裝工程中的水電圖紙吧，建筑安裝公程工的水電圖還是比較容易的。
看懂水電安裝圖紙的首要條件是認識水電圖紙上所標注的符號，這些符號有兩種。1、器件的代表符，如開關、插座、電線管、水龍頭、閥門、水管等。
2、是這些器件如何安裝的代表符，如是明裝、暗裝、墻面、地面等。這些符號告訴你圖紙上都有什么，怎么安裝的。
所以在看水電圖之前必需要了解這些符所代表的意義。一般情況下這些符號會在圖紙說明頁看到的。
了解了圖紙上的這些符號還不夠，這些符號只是平面圖上的，只表明了平面圖上的各個點位，想要讀懂圖紙還要深入看圖。建筑工程的水電圖紙是由系統圖、管線表、平面圖。
由這三種圖構成一個完整的工程圖紙。（有些特殊工程還有原理圖）要想做建筑安裝工程中的水電工程必順把這三種圖紙組合起來看圖才能做好你的水電工程。
在說下讀這三種圖的作用：1、系統圖，系統圖也分高壓部分，低壓部分，各分路部分及現場點位的相互關系，同時注明了各相關部分的容量大小。讓你掌握整個工程根概況指導你進行下走步工作。
2、管線表，管線表標明了所用材料規格大小及走向法方，用起來很方便，有些小的工程沒有這個表就靠你自已在圖紙上合算了。3、平面圖。
平面圖很容易理解了，也很容易看，主要是平面有有些什么東西和各種管線在平面上的走向。一個工程這些圖紙一定要結合起來看，才能保證你的工程完整性，缺一不可。
實際工作中會有很多繁雜的圖紙，做好水電安裝工程一定要認真學習，多進行實際操作，才會保證我們的工程質量。
3.我是水電的初學者.連個圖紙都看不懂.有那位前輩可以傳授一點看圖的
同學你問題問得太寬泛了，如果靠百度上三言?xún)烧Z(yǔ)講得清楚，那你叫在水校讀了三年書的同學情何以堪？！
首先你要知道什么？水利施工？水利預算？還是就看圖紙？
看圖紙：
首先得了解，水利構件，什么堤壩工程、引流疏浚工程、圍墾灘涂工程，每一類的大體結構，功能構件，最好找水校同學借本水利水電工程概論看看。當然作為基礎先學會怎樣看三視圖是必須的（搞本字圖的教材看看就懂了）
如果水利預算：
水利預算就得有預算基礎，先買本定額看看全國水利樞紐看黃河水利出版社2002年出的預算定額
地方水利查地方水利廳出的預算定額。（各地不同，根據地方?jīng)Q定）
如果是施工：
那就多跑跑工地看看實物，對照?qǐng)D紙！多問多看！
若果又不在工地又什么都不知道：
參加每年成人高考，報取一所函授水利水電專修學校吧。
4.水電基礎知識
水電安裝基礎知識大全整理版 1、施工前一定要有電氣（強電、弱電）、給排水設計施工圖。
2、嚴禁將導線無任何保護地直接敷設在墻內、地坪內、地板下或天棚上。 3、不同電壓，不同回路，不同信號的線路嚴禁穿在同一穿線管內。
4、燈具的安裝應在油漆完成后進行。在磚混結構上安裝燈具，嚴禁使用木楔，應用吊鉤、螺栓或膨脹螺栓等。
固定燈具的螺栓（或螺釘）不應少于2個。燈具不得安裝在可燃構件上。
5、燈和電氣設備的開關務必安裝在“相線”上（即控制相線），否則開關掉后，燈關及電氣設備上仍帶電，易引起觸電事件。 6、用電系統有兩種保護方式：接地保護和接零保護，我國目前一般采取的是接地保護方式。
注意，同一系統中，嚴禁同時采取兩種保護方式，否則會造成安全事故。 7、禁止在床頭使用移動開關。
如果燈具是使用螺口燈頭，則螺口燈頭的中心簧舌應接控制相線。 8、各線路接口處應光滑、連板連接應牢固。
電源進線盒接口盒部位應加保護圈（鎖緊螺母）保護。 9、為了將來導線的更新和維護，埋在墻、地下或天棚的穿線管，其轉彎處彎頭的弧度（即冷彎半徑）應是穿線管直徑的5~10倍。
10、禁止在穿線管內連接導線，即若導線長度不夠需接長時，導線的接頭處不能在穿線管內，一般應在開關、插座、燈頭盒等接線盒內接線。 11、穿線管應選擇一定的大?。ù旨?xì)），不但要能使導線穿得進，而且要留有足夠的空隙，使導線在通過大電流時產生的熱量能散發掉。
一般導線的截面積與穿線管截面積之比為1/3~1/2。嚴禁導線把穿線管堵實。
12、給水管可采用PP-R管、銅管等。 13、暗敷給水管道必須嚴格檢查所有連接部位是否安裝緊密、牢固，走向正確，再做水壓試驗，試水一段時間后方可隱埋。
試壓指數一般為0.8mpa-1.0mpa之間適宜。 14、排水管橫向管道應有一定的坡度，承插口連接嚴密，確保無滲漏。
固定管道的支架、吊卡間距合理、牢固。 15、衛生器具的安裝位置應準確，支、托架安裝平整、牢固。
地漏應安裝在地面的最低點，且凹入地面5mm。坐便器與地面或管口的連接密封用油泥或硅膠，不宜使用水泥，水泥會膨脹造成坐便器底部裂縫損壞。
16、冷、熱水龍頭中的熱水龍頭應安裝在左側。電熱水器應有接地保護裝置，初用時應排除膽內空氣，注滿水后方可通電啟動。
電路改造設計與智能家居設計： 為了方便，一般是火線為紅色、控制線為黃色、零線為藍色、地線為黃綠雙色線。 基礎部分的強電： 客廳：主燈、射燈、燈帶、電視插座、閉路線插座、DVD音響等插座、空調（柜機）插座、電話插、其他電器插座。
餐廳：冰箱、飲水機、火鍋插座、主燈、射燈等。 臥室：網線、電話線、電視線、電視插座、雙控主燈、床頭柜插座（手機充電、臺燈用）。
書房：網線、電話線、閉路線（廣電寬帶ADSL及看電視用） 衛生間：既熱型熱水器插座、電熱水器插座、插座帶開關（面池旁、控制鏡前燈及電吹風的插座）、浴霸的開關。 廚房：油煙機、電飯鍋、灶（帶電型）、消毒柜、純凈水機、電磁爐、微波爐、主燈。
基本的弱線： 最基本的：所有房間的電視線，可以串連。書房的網線，最好星型布線。
使用電話線的越來越少，除非上網用，一般用網線代替（即可用寬帶也可用電話線） 智能化弱線： 家庭局域網系統：可以滿足每個房間同時上網，可以用電視機做顯示器，甚至作為一臺獨立的電腦使用。 家庭影音系統：客廳環繞立體聲（5.1聲道），每個房間的背景音樂，可以單獨控制，可以自由選擇音源，支持耳機。
安防系統：智能防盜、燃?xì)庑孤秷?bào)警、緊急報警等。 遠程遙控：通過手機遙控家里的熱水器、電飯鍋、窗戶等。
智能燈光系統：通過遙控器可以控制家里所有的電器、燈光、包括窗簾，根據需要自動選擇合適的燈光等。 主料的介紹： 電線： 有2.5平方管，一般用在照明、普通插座上。
4平方線用在空調線上和廚房里（因?yàn)閺N房的電器比較多）。還有護套線（兩根線外面再有層絕緣皮的那種）：一般在頂面走線時使用，因?yàn)轫斆娌荒荛_(kāi)槽。
吊頂內走線還是用PVC管加銅芯線 PVC管： 有兩種，一種為硬質的管，一種為軟管（PVC阻燃管）。軟管一般用在吊頂上，現在大多裝飾公司不再使用軟管，因?yàn)椴荒軄?lái)回抽線。
關于PVC硬管，也分為三種（重型、中型、輕型），重型管一般用在現澆混凝土里，因?yàn)樾枰谜饎?dòng)棒等工具，重型管可以經得起壓力。在家庭裝飾布線來說：一般輕型管就滿足要求了。
質量要求：硬質PVC管也不能太軟，驗收的時候用手捏一下，看能不能捏扁，能捏扁的管在地面走線時，容易被人走來走去把線管踩扁。電路改造用料：電線、線管、螺接、直接、窩簧、分線盒、底盒、電工膠布等。
水電材料的要求（PP-R 管） 水管的分類： 1、鋁塑PP-R ：有的品牌叫“穩態管”， PP-R管與合金鋁采用熱熔粘合工藝復合而成，具有PP-R的的衛生性、密封性及金屬管的防紫外線性及阻隔氧氣滲入、更高的強度。其膨脹系數是普通PP-R的1/5。
2、普通pp-r：熱熔管材，現在大多裝飾普遍使用的管材。經濟實惠、施工方便，可走暗管，壽命長等特點。
推薦材料：金德、金牛、。
5.怎樣學習水電圖紙
先要學習各專業的制圖標準與圖例，再學各專業的安裝質量驗收規范與工藝原理，先熟悉設計說明，然后，對照?qǐng)D紙給的圖例來看圖，讀圖時，可按引入管----水表井-----干管----支管----用水設備的順序進行，這樣讀圖能省時準確，對電的也是這個道理配電箱-----電線回路（N1\N2等）-----用電設備等，總得來說就是源頭----連接-----設備，這樣你看讀時才不至頭暈，找不著關鍵點，只要按這個方法看懂每個回路，你自然就覺得圖紙清晰了，再也沒有先看時那種復雜，頭痛的感覺了。
你還要照現場實際安裝與圖中的畫法，有不清楚的向老師傅問，經過反復多次一定能掌握它，祝你成才！

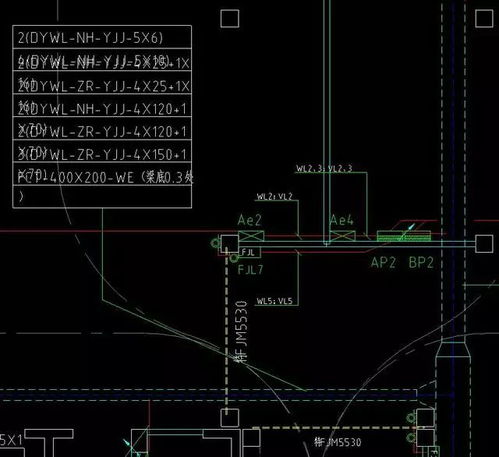

6.建筑工程水電安裝識圖的基礎知識
DH-SC20/CC
（消防）電話【DH】—焊接鋼管20敷設【SC20】—暗敷在頂板內【CC】
XH,DY-SC20/CC
消火栓【XH】—電源【DY】—焊接鋼管20敷設【SC20】—暗敷在頂板內【CC】
SR： 沿鋼線槽敷設 BE： 沿屋架或跨屋架敷設 CLE：沿柱或跨柱敷設
WE： 沿墻面敷設 CE： 沿天棚面或頂棚面敷設 ACE：在能進入人的吊頂內敷設
BC： 暗敷設在梁內 CLC：暗敷設在柱內 WC： 暗敷設在墻內
CC： 暗敷設在頂棚內 ACC：暗敷設在不能進入的頂棚內 FC： 暗敷設在地面內
SCE：吊頂內敷設，要穿金屬管
一，導線穿管表示
SC-焊接鋼管 MT-電線管 PC-PVC塑料硬管 FPC-阻燃塑料硬管
CT-橋架 MR-金屬線槽 M-鋼索 CP-金屬軟管
PR-塑料線槽 RC-鍍鋅鋼管
二，導線敷設方式的表示
DB-直埋 TC-電纜溝 BC-暗敷在梁內 CLC-暗敷在柱內
WC-暗敷在墻內 CE-沿天棚頂敷設 CC-暗敷在天棚頂內 SCE-吊頂內敷設
F-地板及地坪下 SR-沿鋼索 BE-沿屋架，梁 WE-沿墻明敷
三，燈具安裝方式的表示
CS-鏈吊 DS-管吊 W-墻壁安裝 C-吸頂
R-嵌入 S-支架 CL-柱上 沿鋼線槽：SR
沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接鋼管敷設：SC 穿電線管敷設：MT
穿硬塑料管敷設：PC 穿阻燃半硬聚氯乙烯管敷設：FPC 電纜橋架敷設：CT
金屬線槽敷設：MR 塑料線槽敷設：PR 用鋼索敷設：M
穿聚氯乙烯塑料波紋電線管敷設：KPC 穿金屬軟管敷設：CP 直接埋設：DB
電纜溝敷設：TC
四、導線敷設部位的標注
沿或跨梁（屋架）敷設：AB 暗敷在梁內：BC 沿或跨柱敷設：AC
暗敷設在柱內：CLC 沿墻面敷設：WS 暗敷設在墻內：WC
沿天棚或頂板面敷設：CE 暗敷設在屋面或頂板內：CC 吊頂內敷設：SCE
地板或地面下敷設：FC
