機械制圖測試題(關于機械制圖之類的題)

1.關于機械制圖之類的題

1，直線AB （水平投影面） （鉛垂線）， 2，直線CD （側投影面） （側平線，） 3，平面P （側投影面） （側垂面）， 4，平面Q （正投影面） （正平面）

2.機械制圖考試是都考啥

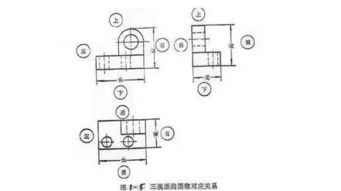

你好 下面是考試大綱，請參考：考試范圍和要求一、制圖的基本知識正確理解和應用國家標準有關機械制圖中的《圖幅》、《比例》、《字體》和《圖線》等的基本規定。掌握尺寸注法的規定。 能對平面圖形進行尺寸分析、線段分析，掌握平面圖形的基本作圖方法。二、投影的基本知識 1、了解投影的基本性質和規律，會畫簡單體三視圖。2、熟悉基本幾何體（包括不完整基本體）的投影特點，并掌握在立體表面取點的方法。三、點、直線和平面的投影 熟練掌握點、直線和平面的投影特性。 3、掌握直角三角形法的空間分析和圖解作圖的方法。 4、掌握直線上點、平面上點和線的投影特性及作圖。 5、掌握用輔助投影將一般位置直線、平面變換為特殊位置直線、平面的方法。 6、理解直線與直線、平面與平面之間的相對位置關系。四、軸測圖 1、掌握用點的坐標法和形體分析法繪制正等軸測圖。 掌握平行于投影面的圓的正等軸測圖的畫法。 掌握簡單組合體正等軸測圖的畫法，能繪制簡單組合體的斜二等軸測圖。五、立體表面的交線 1、掌握截交線投影的畫法。 2、掌握利用積聚性和在立體表面上取點的方法求作相貫線，掌握輔助平面的選取條件、選取范圍以及求相貫線的方法。六、組合體投影 1、熟練掌握組合體三視圖的投影規律和六向方位關系。 2、能根據形體分析方法和線面分析畫出組合體的三面投影圖。 3、能運用形體分析法正確、完整、清晰地標注組合體的尺寸。 熟練掌握利用形體分析和線面分析的讀圖方法，想像出組合體的整體形狀，并繪制指定的視圖和補畫漏線。七、機件的表示方法 1、掌握基本視圖、向視圖、局部視圖和斜視圖的畫法、標注規定。 2、掌握剖視圖、斷面圖的分類和剖切面的分類；掌握剖面符號的畫法規定；掌握剖視圖和斷面圖的畫法和標注規定。 了解局部放大圖和常用的簡化畫法規定。八、標準件和常用件 1、熟練掌握螺紋及緊固件的連接畫法和螺紋標注方法的規定，并能解釋螺紋標記含義。 2、熟練掌握?qǐng)A柱齒輪及其嚙合畫法的規定，各參數尺寸的計算方法。 3、掌握并識記常用鍵的規定標記和繪制鍵聯結裝配圖。 掌握常見滾動軸承標記的含意和簡化畫法。 了解鍵、銷和彈簧的規定畫法。九、零件的制造和裝配工藝要求 機械工藝結構的表達。 理解尺寸基準的概念；了解合理標注尺寸的注意事項。 掌握表面粗糙度符號、代號及其注法的規定，并能解釋符號和代號的含義。 理解極限與配合的基本術語；掌握公差帶代號和配合代號在圖樣上的標注規定，并能解釋代號的含義。 熟悉形位公差特征項目的符號，懂得其代號在圖樣中的常用標注規定，能正確讀解常用的代號標注的含義。十、零件圖 熟悉零件圖的作用和內容。 能綜合運用已學知識，正確識讀中等復雜程度的零件圖。 3、能正確補畫指定位置的視圖或剖視圖。 十一、裝配圖

1、熟悉裝配圖的作用和內容。 2、掌握裝配圖畫法的基本規定、特殊畫法和常用的簡化畫法規定。 3、理解裝配圖中的尺寸標注要求。 4、能綜合應用機件的各種表達方法，把部件的結構形狀及其零件間的相對位置表達清楚，繪制裝配圖。 5、能綜合運用已學知識，正確識讀一般復雜程度的裝配圖。 6、掌握由裝配圖拆畫零件圖的方法步驟，并拆畫指定的零件圖。 試卷結構 內容比例制圖的基本規定及技能5%投影基礎10%基本體及截交線、相貫線的投影/軸測投影10%組合體投影20%圖樣的基本表示法20%常用件的特殊表示法10%零件圖15%裝配圖10%題型比例填空題10%選擇題10%作圖題50%讀圖題30%難度比例較易題30%中等難度題55%較難題15%

3.那位朋友能給我找一套機械制圖大一期末試卷及答案

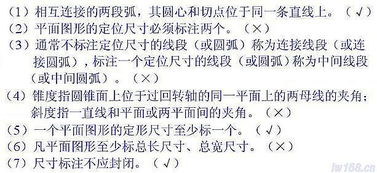

2007-2008年度石化二年級第一學期《機械制圖》期末試卷

班級 姓名 得分____________

一. 填空：（20分）

1.螺紋的基本要素有五個： 牙型 、公稱直徑 、螺距 、線數 、旋向 。

2.斷面圖分為 移出 斷面和 重合 斷面。

3.按剖切范圍的大小，剖視圖可分為 全 視圖、局部 視圖、半 視圖。

4.讀組合體視圖的基本方法是 形體分析 法和 面形分析 法。

5.在組合體視圖上標注尺寸，應做到 正確 、齊全 、清晰 。

6.基本尺寸相同的，相互結合的孔和軸公差帶之間的關系稱為 配合 。

7.零件加工表面具有的較小間距的峰谷所組成的微觀幾何形狀特性，稱為 表面粗糙度 。

8.裝配圖的特殊畫法有拆卸畫法、假想 畫法、簡化 畫法和 夸大 畫法和單獨表示法。

二.選擇題： （24分）

1.有一左旋梯形螺紋，其公稱直徑為30，螺距為6，導程12，其代號應為 B 。

A. M 30 * 6 B. Tr30*12(p6)LH C. G1/2A D. Tr30*p6

2.判斷B-B斷面圖，正確的答案是 C 。

3.看懂主、俯視圖，想象出組合體的形狀，找出錯誤的左視圖 D 。

4.下列各圖中， 合理的鉆孔工藝結構是 C 。

A B C D

5.代號為6208的滾動軸承，表示軸承內圈直徑為 B mm的深溝球軸承。

A. 30 B. 40 C. 8 D. 80

6.在畫半剖視圖時，半個視圖與半個剖視圖的分界線是 C 。

A. 虛線 B. 細實線 C. 細點畫線 D. 粗實線

7.正確的內外螺紋旋合畫法如圖 A 。

A B C D

8. 下列局部剖視圖中，正確的畫法是 B 。

A B C D

9. 下列四組視圖中，主視圖均為全剖視圖，其中 A 的主視圖有缺漏的線。

A B C. D

10. 用AutoCAD繪圖時，擦除一個實體或一個實體的一部分應使用 D 命令。

A B C D

三.組合體作圖題（24分）

1.已知組合體的主視圖和俯視圖，畫出組合體的左視圖，虛線不可省略。

2.補全組合體的尺寸，尺寸數值按1∶1在圖中量取后取整數。

四.表達方法作圖題（20分）

1.根據給定的視圖，在指定位置將主視圖改畫為半剖視圖，并畫出全剖的左視圖。

2.用相交的剖切平面剖開機件，在主視圖上方空白處將主視圖畫成全剖視圖。

（第1題圖） （第2題圖）
