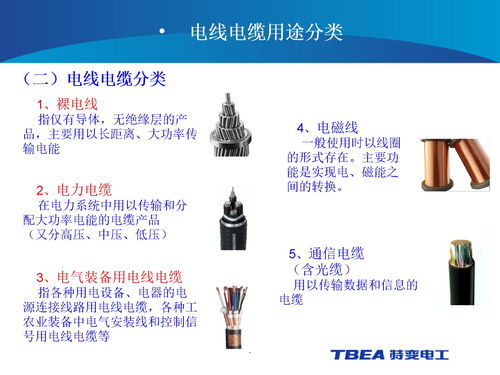

1.電線電纜的知識
電纜方面的知識很多，不知道你具體需要哪方面的。
提供一些電線電纜的基礎知識 電線電纜制造流程概述 電線電纜的制造與大多數機電產品的生產方式是完全不同的。機電產品通常采用將另件裝配成部件、多個部件再裝配成單臺產品，產品以臺數或件數計量。
電線電纜是以長度為基本計量單位。所有電線電纜都是從導體加工開始，在導體的外圍一層一層地加上絕緣、屏蔽、、成纜、護層等而制成電線電纜產品。
產品結構越復雜，疊加的層次就越多。 一、電線電纜產品制造的工藝特性： 1.大長度連續疊加組合生產方式 大長度連續疊加組合生產方式，對電線電纜生產的影響是全局性和控制性的，這涉及和影響到： （1）生產工藝流程和設備布置 生產車間的各種設備必須按產品要求的工藝流程合理排放，使各階段的半成品，順次流轉。
設備配置要考慮生產效率不同而進行生產能力的平衡，有的設備可能必須配置兩臺或多臺，才能使生產線的生產能力得以平衡。從而設備的合理選配組合和生產場地的布置，必須根據產品和生產量來平衡綜合考慮。
（2）生產組織管理 生產組織管理必須科學合理、周密準確、嚴格細致，操作者必須一絲不茍地按工藝要求執行，任何一個環節出現問題，都會影響工藝流程的通暢，影響產品的質量和交貨。特別是多芯電纜，某一個線對或基本單元長度短了，或者質量出現問題，則整根電纜就會長度不夠，造成報廢。
反之，如果某個單元長度過長，則必須鋸去造成浪費。 （3）質量管理 大長度連續疊加組合的生產方式，使生產過程中任何一個環節、瞬時發生一點問題，就會影響整根電纜質量。
質量缺陷越是發生在內層，而且沒有及時發現終止生產，那么造成的損失就越大。因為電線電纜的生產不同于組裝式的產品，可以拆開重裝及更換另件；電線電纜的任一部件或工藝過程的質量問題，對這根電纜幾乎是無法挽回和彌補的。
事后的處理都是十分消極的，不是鋸短就是降級處理，要么報廢整條電纜。它無法拆開重裝。
電線電纜的質量管理，必須貫串整個生產過程。質量管理檢查部門要對整個生產過程巡回檢查、操作人自檢、上下工序互檢，這是保證產品質量，提高企業經濟效益的重要保證和手段。
2.生產工藝門類多、物料流量大 電線電纜制造涉及的工藝門類廣泛，從有色金屬的熔煉和壓力加工，到塑料、橡膠、油漆等化工技術；纖維材料的繞包、編織等的紡織技術，到金屬材料的繞包及金屬帶材的縱包、焊接的金屬成形加工工藝等等。 電線電纜制造所用的各種材料，不但類別、品種、規格多，而且數量大。
因此，各種材料的用量、備用量、批料周期與批量必須核定。同時，對廢品的分解處理、回收，重復利用及廢料處理，作為管理的一個重要內容，做好材料定額管理、重視節約工作。
電線電纜生產中，從原材料及各種輔助材料的進出、存儲，各工序半成品的流轉到產品的存放、出廠，物料流量大，必須合理布局、動態管理。 3.專用設備多 電線電纜制造使用具有本行業工藝特點的專用生產設備，以適應線纜產品的結構、性能要求，滿足大長度連續并盡可能高速生產的要求，從而形成了線纜制造的專用設備系列。
如擠塑機系列、拉線機系列、絞線機系列、繞包機系列等。 電線電纜的制造工藝和專用設備的發展密切相關，互相促進。
新工藝要求，促進新專用設備的產生和發展；反過來，新專用設備的開發，又提高促進了新工藝的推廣和應用。如拉絲、退火、擠出串聯線；物理發泡生產線等專用設備，促進了電線電纜制造工藝的發展和提高，提高了電纜的產品質量和生產效率。
二、電線電纜的主要工藝 電線電纜是通過：拉制、絞制、包覆三種工藝來制作完成的，型號規格越復雜，重復性越高。 1.拉制 在金屬壓力加工中.在外力作用下使金屬強行通過模具（壓輪），金屬橫截面積被壓縮，并獲得所要求的橫截面積形狀和尺寸的技術加工方法稱為金屬拉制。
拉制工藝分：單絲拉制和絞制拉制。 2.絞制 為了提高電線電纜的柔軟度、整體度，讓2根以上的單線，按著規定的方向交織在一起稱為絞制。
絞制工藝分：導體絞制、成纜、編織、鋼絲裝鎧和纏繞。 3.包覆 根據對電線電纜不同的性能要求，采用專用的設備在導體的外面包覆不同的材料。
包覆工藝分： A.擠包：橡膠、塑料、鉛、鋁等材料。 B.縱包：橡皮、皺紋鋁帶材料。
C.繞包：帶狀的紙帶、云母帶、無堿玻璃纖維帶、無紡布、塑料帶等，線狀的棉紗、絲等纖維材料。 D. 浸涂：絕緣漆、瀝青等 三、塑料電線電纜制造的基本工藝流程 1.銅、鋁單絲拉制 電線電纜常用的銅、鋁桿材，在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其截面減小、長度增加、強度提高。
拉絲是各電線電纜公司的首道工序，拉絲的主要工藝參數是配模技術。 2.單絲退火 銅、鋁單絲在加熱到一定的溫度下，以再結晶的方式來提高單絲的韌性、降低單絲的強度，以符合電線電纜對導電線芯的要求。
退火工序關鍵是杜絕銅絲的氧化. 3.導體的絞制 為了提高電線電纜的柔軟度，以便于敷設安裝，導電線芯采取多根單絲絞合而成。從導電線芯的絞合形式上，可分為規則絞合和非規則絞合。
非規則絞合又分為束絞、同心復絞。
2.電線電纜的知識有誰知道,
由于電線電纜產品與廣大消費者的生活有著密切的關系，它的質量優劣、安全與否直接影響廣大消費者的人身和財產安全，因此正確選擇電線電纜顯得非常重要： 1、察看“CCC”認證標識。
因此，電線電纜產品是國家強制安全認證產品，所有生產企業必須取得中國電工產品認證委員會認證的“CCC”認證，獲得“CCC”認證標志，在合格證或產品上有“CCC”認證標志。 2、看檢驗報告。
電線電纜作為影響人身、財產安全的產品，一直以來被列為政府監督檢查重點，正規生產廠家按周期接受監督部門檢查。因此，銷售商應能提供出質檢部門檢驗報告，否則，產品質量的好壞就缺乏依據。
3、注重包裝。電線電纜產品的包裝與其它產品一樣，凡是生產產品符合國家標準要求的大中型正規企業，生產的電線電纜很注重產品包裝。
選購時注意包裝要精美，印刷要清晰，型號規格、廠名、廠址等齊全。 4、看外表，產品外觀光滑圓整，色澤均勻。
產品符合國家標準要求的電線電纜企業，為了提高產品質量，保證產品符合國家標準要求，在原材料選購、生產設備、生產工藝等方面嚴格把關。所以，生產的電線電纜產品外觀符合標準要求：光滑圓整，色澤均勻。
而假冒劣質產品的外觀粗糙無光澤。而對于橡皮絕緣軟電纜，要求外觀圓整，護套、絕緣、導體緊密不易剝離。
而假冒劣質產品外觀粗糙、橢圓度大，護套絕緣強度低，用手就可以撕掉。 5、看導體，導體有光澤，直流電阻、導體結構尺寸等符合國家標準要求。
符合國家標準要求的電線電纜的產品，不論是鋁材料導體，還是銅材料導體都比較光亮、無油污，因而導體的直流電阻完全符合國家標準，具有良好的導電性能，安全性高。 6、量長度。
長度是區別符合國家標準要求和假冒劣質產品主要直觀的方法。選購時，千萬不要貪圖價格便宜，選購有90m或80m、甚至沒有長度標識的電線電纜，長度一定要符合100±0。
5m標準要求，即以100米為標準，允許誤差0。5米）。
此外，購買電線電纜還要考慮它的用途，通常根據所帶電器功率的大小計算出電線電流，再按電流大小選購電線規格。
3.我想了解電線電纜的基本知識,以及合格的電線電纜應具體哪些條件
一、輻照交聯電力電纜（電壓等級：0.6/1KV；執行標準：GB/T12706.1-2002） 輻照交聯電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產生空隙，相鄰的分子鏈結合在一起形成-C-C-交聯鍵，形成了網狀的大分子立體結構而構成交聯聚乙烯。
通過輻照后的交聯聚乙烯熱性能可達到105度，輻照交聯為物理交聯方式，整個交聯沒有水的介入，其絕緣中的水分子含量不大于100PPM，絕緣純度高，從而輻照交聯的電纜在電性能、機械性能方面有獨特的優良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。 YJV、YJLV 輻照交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJY、YJLY 輻照交聯聚乙烯絕緣聚乙烯護套電力電纜YJV22、YJLV22輻照交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜YJV23、YJLV23輻照交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜YJV32、YJLV32輻照交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜YJV33、YJLV33輻照交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY適用于室內外敷設。
可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。
基本結構：導體-交聯聚乙烯絕緣-內護套-鋼帶鎧裝-聚氯乙烯護套 輻照交聯聚烯烴（主要材料是聚乙烯）電線電纜主要用于耐熱建筑線、汽車線、航空導線、機車線電線和電機電器引接線等。 二、中壓交聯聚乙烯絕緣電力電纜（電壓等級：6/6KV-26/35KV；執行標準： GB/T12706.2-2002） 中壓交聯聚乙電纜采用了全干式化學交聯方法使用聚乙烯分子由線型分子結構變?yōu)榭臻g網狀結構，使熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，使其機械性能、熱老化性能及環境應力能力在很大的程度上得到提高，并具有優良的電氣性能。
具有異體正常運行溫度高、結構簡單、外徑小、重量輕、使用方便、不受敷設落差限制等特性。適用于工頻額定電壓1-35KV配電系統。
YJV62、YJLV62交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜。 YJV63、YJLV63交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。
其它型號與輻照交聯類似（只是電壓不同） YJV、YJLV、YJY、YJLY適用于室內敷設?？山?jīng)受一定的敷設牽引，但不能承受機械外力作用的場合。
單芯電纜不允許敷設在磁性管道中。 YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。
YJV32、、YJLV32、YJV33、、YJLV33適用于高落差地區，能承受一定的機械外力作用和相當?shù)睦Α?YJV62、YJLV62、YJV63、YJLV63用于交流回路的單芯電纜，應采用非磁性材料鎧裝。
三、高壓交聯聚乙烯絕緣電力電纜（電壓等級：64/110KV，執行標準：GB/T 11017- 2002;127/220KV、290/500KV） XLPE電纜有極佳的氣性能，介質損耗比紙絕緣和PVC絕緣都要小，XLPE電纜的電容也小，在沒有有效星形接地地系統中也可降低充電電流和接地故障電流。容易敷設是XLPE電纜的一大優點，與其它電力電纜相比，XLPE電纜彎曲半徑較小，重量輕，終端處理簡單，由于XLPE電纜不含油，所以在敷設時不用過多考慮線路要求，更不存在由于淌油而無法敷設的情況。
極佳的抗老特性及超強的耐熱變形性決定了交聯聚乙烯電纜在正常運行溫度90度，短時故障130度，及短路250攝氏度條件下可負載大電流。 YJV YJLV交聯聚乙烯絕緣聚氯乙烯護套電力電纜 YJY、YJLY交聯聚乙烯絕緣聚乙烯護套電力電纜 YJLW02、YJLLW02交聯聚乙烯絕緣皺皮鋁套聚氯乙烯護套電力電纜 YJLW03、YJLLW03交聯聚乙烯絕緣皺皮鋁套聚乙烯護套電力電纜 以下省略 電纜結構：導體-導體屏蔽-絕緣-絕緣屏蔽-阻水層-金屬屏蔽-金屬護套-瀝青層-護套層-石墨層 四、控制電纜（執行標準：GB9330-88；電壓等級：450/750V） 1、產品采用聚氯乙烯或輻照交聯聚乙烯作為絕緣層，具有優良的導電性能、機械性能及化學穩定性能，適用于額定電壓0.6/1KV及以下控制，監控回路用保護線路等保護場合使用。
電纜的導體長期允許工作溫度為70攝氏度，輻照交聯聚乙烯電纜其導體長期允許工作溫度為90度； 2、電纜敷設溫度不低于0度； 3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。 KVV、KYJV 聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制電纜KVVP、KYJVP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制電纜KVVP22、KYJVP22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套銅帶屏蔽控制電纜KVV22、KYJV22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套鋼帶鎧裝控制電纜KVV32、KYJV32聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯。
4.電力電纜的有關知識
您好： 電力電纜（power cable），用于傳輸和分配電能的電纜。
常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。在電力線路中，電纜所占的比重正逐漸增加。
電力電纜是在電力系統的主于線路中用以傳輸和分配大功率電能的電纜產品，其中包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。 基本結構 電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。
（1）線芯 線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。 （2）絕緣層 絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。
（3）屏蔽層 15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。 （4）保護層 保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。
按電壓等級分 按電壓等級可分為中、低壓電力電纜（35千伏及以下）、高壓電纜 （110千伏以上）、超高壓電纜（275~800千伏）以及特高壓電纜（1000千伏及以上）。 此外，還可按電流制分為交流電纜和直流電纜。
按絕緣材料分 1、油浸紙絕緣電力電纜 以油浸紙作絕緣的電力電纜。其應用歷史最長。
它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。
自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。 2、塑料絕緣電力電纜 絕緣層為擠壓塑料的電力電纜。
常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單，制造加工方便，重量輕，敷設安裝方便，不受敷設落差限制。
因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。 其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。
3、橡皮絕緣電力電纜 絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線心上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。
常用作絕緣的膠料有天然膠-丁苯膠混合物，乙丙膠、丁基膠等。 型號詳細說明 （1） 類別： H--市內通信電纜 HP--配線電纜 HJ--局用電纜 （2）絕緣： Y--實心聚烯烴絕緣 YF--泡沫聚烯烴絕緣 YP--泡沫/實心皮聚烯烴絕緣 （3）內護層： A--涂塑鋁帶粘接屏蔽聚乙烯護套 S--鋁，鋼雙層金屬帶屏蔽聚乙烯護套 V--聚氯乙烯護套 （4）特征： T--石油膏填充 G--高頻隔離 C--自承式 （5）外護層： 23--雙層防腐鋼帶繞包銷裝聚乙烯外被層 33--單層細鋼絲鎧裝聚乙烯被層 43--單層粗鋼絲鎧裝聚乙烯被層 53--單層鋼帶皺紋縱包鎧裝聚乙烯外被層 553--雙層鋼帶皺紋縱包鎧裝聚乙烯外被層 BV 銅芯聚氯乙烯絕緣電線； BLV 鋁芯聚氯乙烯絕緣電線； BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線； BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線； BVR 銅芯聚氯乙烯絕緣軟線； RV 銅芯聚氯乙烯絕緣安裝軟線； RVB 銅芯聚氯乙烯絕緣平型連接線軟線； BVS 銅芯聚氯乙烯絕緣絞型軟線； RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線； BYR 聚乙烯絕緣軟電線； BYVR 聚乙烯絕緣聚氯乙烯護套軟線； RY 聚乙烯絕緣軟線； RYV 聚乙烯絕緣聚氯乙烯護套軟線 優點 1占地少。
一般埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間。 2可靠性高。
受氣候條件和周圍環境影響小，傳輸性能穩定，可靠性高。 3具有向超高壓，大容量發展的更為有利的條件，如低溫，超導電力電纜等。
4分布電容較大。 5維護工作量少。
6電擊可能性小。 希望我的回答能對您有所幫助，謝謝采納。
全球電線電纜門戶網站-電纜網。
5.電線的基本知識有哪些
1、塑銅線， 字母B代表的含義是布線用電線，字母V代表絕緣材料聚氯乙烯，4代表導體的截面積是4平方毫米，意思是聚氯乙烯絕緣布線用4平方電線。
常用的BV線從截面積0.5到185不等，截面積越大導體的電阻越小，允許通過的電流就越大。當然如果因使用環境或者其他原因?qū)﹄娋€有更高要求的話，還可以使用環保電線（絕緣材質對環境的影響很小）、阻燃或耐火電線（耐70度到105度）等護套線，字母R代表的含義是軟，第1個字母V代表絕緣材料聚氯乙烯，第2個V代表護套絕緣材料也是聚氯乙烯，3代表導體芯數是3芯，2.5代表單芯導體的截面積是2.5平方毫米，意思是聚氯乙烯絕緣聚氯乙烯護套3芯2.5平方軟電纜。
護套線主要應用于電器、儀表和電子設備以及電源線、控制線及信號傳輸線等。芯數從2到5，單芯導體截面積從0.12到6等等。
6.關于電線電纜型號的資料,電纜基礎資料
同軸電纜（COAXIAL CABLE）內外由相互絕緣的同軸心導體構成的電纜：內導體為銅線，外導體為銅管或網。電磁場封閉在內外導體之間，故輻射損耗小，受外界干擾影響小。常用于傳送多路電話和電視。
同軸電纜的得名與它的結構相關。同軸電纜也是局域網中最常見的傳輸介質之一。它用來傳遞信息的一對導體是按照一層圓筒式的外導體套在內導體（一根細芯）外面，兩個導體間用絕緣材料互相隔離的結構制選的，外層導體和中心軸芯線的圓心在同一個軸心上，所以叫做同軸電纜，同軸電纜之所以設計成這樣，也是為了防止外部電磁波干擾異常信號的傳遞。
同軸電纜根據其直徑大小可以分為：粗同軸電纜與細同軸電纜。粗纜適用于比較大型的局部網絡，它的標準距離長，可靠性高，由于安裝時不需要切斷電纜，因此可以根據需要靈活調整計算機的入網位置，但粗纜網絡必須安裝收發器電纜，安裝難度大，所以總體造價高。相反，細纜安裝則比較簡單，造價低，但由于安裝過程要切斷電纜，兩頭須裝上基本網絡連接頭（BNC），然后接在T型連接器兩端，所以當接頭多時容易產生不良的隱患，這是目前運行中的以太網所發生的最常見故障之一。
無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，但是當一觸點發生故障時，故障會串聯影響到整根纜上的所有機器。故障的診斷和修復都很麻煩，因此，將逐步被非屏蔽雙絞線或光纜取代。
同軸電纜？Coaxial Cable 是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。
同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
同軸電纜分為細纜？RG-58 和粗纜？RG-11 兩種。
細纜的直徑為0.26厘米，最大傳輸距離185米，使用時與50Ω終端電阻？如圖5 、T型連接器（如圖6）、BNC接頭與網卡相連，線材價格和連接頭成本都比較便宜，而且不需要購置集線器等設備，十分適合架設終端設備較為集中的小型以太網絡。纜線總長不要超過185米，否則信號將嚴重衰減。細纜的阻抗是50Ω。
粗纜（RG-11）的直徑為1.27厘米，最大傳輸距離達到500米。由于直徑相當粗，因此它的彈性較差，不適合在室內狹窄的環境內架設，而且RG-11連接頭的制作方式也相對要復雜許多，并不能直接與電腦連接，它需要通過一個轉接器轉成AUI接頭，然后再接到電腦上。由于粗纜的強度較強，最大傳輸距離也比細纜長，因此粗纜的主要用途是扮演網絡主干的角色，用來連接數個由細纜所結成的網絡。粗纜的阻抗是75Ω。
