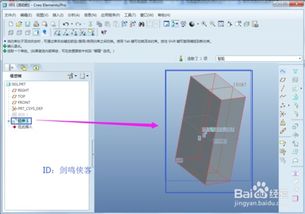

1.哪位大神能教教我怎么用Creo畫齒輪和齒條、、

齒輪的畫法 一、預備知識： 畫一個M=4,Z=10，厚為44的外嚙合齒輪 正常齒制：ha'=1 ,c'=0.25 分度圓直徑 d=m*z 齒頂圓直徑 da=(z+2ha')*m 齒根圓直徑 df=(z-2h'-2c')*m 《外嚙合》 df=(z+2ha'+2c')*m 〈內嚙合〉 經計算得：d=40,da=48,df=30 二、具體操作步驟如下： 1.用拉伸畫一個直徑為da（齒頂圓），寬為44的圓柱體： 操作步驟： 拉伸--選取FRONT基準面為草繪面，繪制直徑為da=48（齒頂圓），寬為44的圓柱體 2. 插入基準曲線---從方程--完成--選取--坐標（三個面的交點） ---笛卡爾---輸入?yún)?shù)（參數如下） m=4 z=10 a=20 r=(m*z*cos(a))/2 fi=t*90 arc=(pi*r*t)/2 x=r*cos(fi)+arc*sin(fi) y=r*sin(fi)-arc*cos(fi) z=0 操作步驟： 點取 按鈕――選取“從方程”――選取“坐標系”，選取“笛卡爾”，在模型區域選取對應的坐標系 ――出現記事本，對話框，輸入?yún)?shù)如圖所示： 點取文件――保存――退出記事本窗口——點取確定按鈕，此時在模型區域出現了藍色的曲線1，如圖所示： 3.選中步驟2做好的藍色的曲線---鏡像---得到第2根藍色的曲線，此時兩根曲線是相交的八字形. 4. 點取第2根曲線（注意此時曲線以粗紅色顯示） ---主菜單“編輯”---“復制”---主菜單“編輯”——“選擇性粘貼”---在操作面板上選取“旋轉”按鈕，——選取旋轉中心軸----輸入旋轉角度（（360/2/z）+1.74），如圖所示： 得到第3根細紅色的曲線，該曲線與第一根曲線相交的。

（注意：原來的第2根曲線消失了） 5.選中第3根曲線（注意此時曲線以粗紅色顯示） ---主菜單“編輯”---“復制”---主菜單“編輯”——“選擇性粘貼”---在操作面板上選取“旋轉”按鈕，——選取旋轉中心軸----輸入旋轉角度（-360/z），（即該曲線要與前面旋轉的方向相反），此時發現模型區域如下所示： 點取確定退出操作，得到第4根藍色曲線，此時兩根曲線成八字所示如圖： . 6.用草繪曲線 按鈕畫曲線：先畫一個直徑為df的齒根圓，用使用邊 命令選取那兩根曲線（八字形的兩根曲線）和齒頂圓 ---分別過那兩根八字形的曲線的末端作切線，與齒根圓df交兩點 ---修剪多余邊---給根部倒角（R=0.2*m），得到圖形如下所示： 7. 拉伸---去除材料--- --草繪——選取步驟6所得的封閉線框，切削得到齒槽. 8. 陣列齒數 9.隱藏藍色的基準曲線 ? 在模型樹中選擇顯示——層樹—— ? 選擇層——新建層 ——出現“層屬性”對話框——在對話框中點取“項目”黃色區域，在模型區中點取藍色曲線使其出現在項目黃色區域內，——確定退出 ? 在屏幕左邊的“層樹”框中，選中剛建立的層名LAY0001，點右鍵，選取隱藏選項 ，此時模型區域中的藍色曲線就隱藏起來了。 ? 點取保存按鈕，對齒輪文件存盤。

ProE錐齒輪畫法 2010-02-25 18:30 圓錐齒輪的做法，用的主要的命令就是“混合”。 （直面圓錐齒輪） 本文以節圓錐角C=30度，模數M=2，齒數Z=20，齒寬W=20，壓力角A=20，齒頂高系數為1，齒底隙系數為0.2，變位系數為0為例，講述直面圓錐直齒輪的做法。

1. 設置參數，列好關系。 參數，如圖： 其中，A為壓力角 DX系列為另一套節圓，基圓，齒頂圓，齒根圓的代號 各關系如下： d=m*z db=d*cos(a) da=d+2*m*cos(c/2) df=d-2*1.2*m*cos(c/2) dx=d-2*w*tan(c/2) dxb=dx*cos(a) dxa=dx+2*m*cos(c/2) dxf=dx-2*1.2*m*cos(c/2) 其中，D為大端分度圓直徑。

（圓錐直齒輪的基本幾何尺寸按大端計算） DX<D DXB<DB DXA<DA DXF<DF 2.插入-----混合------伸出項。 以FRONT為草繪平面，建成以大端DA作第一個圓，小端DXA作第二個圓，深度為W的混合實體。

如圖： 3.草繪 在大端DA的圓面上繪制DF,D圓。 4.草繪 在小端DXA圓面上繪制DXF,DX圓。

如圖： 5.創建第一個漸開線曲線。 在小端DXF的圓面上，通過輸入方程，創建漸開線曲線。

其選擇的坐標系為PRT_CSYS_DEF 其方程如下： 選擇笛卡爾坐標系 afa=60*t r=dxb/2 x=r*cos(afa)+pi*r*afa/180*sin(afa) y=r*sin(afa)-pi*r*afa/180*cos(afa) z=0 選擇‘ 文件--------保存---------關閉’，確定，即可創建第一個漸開線曲線。如圖： 6.創建基準點。

選擇漸開線曲線和直徑為DX的節圓，即可創建基準點PINT0。 7.創建基準軸 點擊基準軸命令，選擇混合實體，即可創建基準軸。

8.創建平面。 選擇基準軸和基準點PINT0，即可創建平面DIM1。

9.創建平面。 選擇平面DIM1和基準軸，以90/Z為旋轉角度旋轉，即可創建平面DIM2。

但DIM2的創建，必定要保證漸開線曲線能鏡像成齒輪的輪齒的大體形狀；否則，要改變DIM2的旋轉方向。 10.鏡像 將漸開線曲線以平面DIM2為鏡像平面鏡像。

如圖： 11.創建坐標系。 以PRT_CSYS_DEF為參照，以W為距離創建坐標系CS1。

如圖： 注意：要認清沿著哪一個方向進行偏移。 12.創建第二個漸開線曲線 在大端DF的圓面上，通過輸入方程，創建漸開線曲線。

其選擇的坐標系為CS1。 其方程如下： afa=60*t r=db/2 x=r*cos(afa)+pi*r*afa/180*sin(afa) y=r*sin(afa)-pi*r*afa/180*cos(afa) z=0 這里將DXB換成了DB。

其結果如下： 13.創建基準點。 選擇第二個漸開線曲線和直徑為D的節圓，即可創建基準點PIN1。

14.創建平面 選擇基準點PIN1和基準軸，即可創建DIM3。 15.創建平。
