安全知識及電子元器件基礎(電子元器件學習)

1.電子元器件基礎知識學習

電子元器件基礎知識常用元器件的識別一、電阻電阻在電路中用“R”加數字表示，如：R15表示編號為15的電阻。

電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐 （MΩ）等。

換算方法是：1兆歐=1000千歐=1000000歐電阻的參數標注方 法有3種，即直標法、色標法和數標法。數標法主要用于貼片等小體積的電路，如： 472 表示 47*102Ω（即4.7K）; 104則表示100K色環標注法使用最多，現舉例如下： 四色環電阻 五色環電阻（精密電阻）電阻的色標位置和倍率關系如下表所示：顏色 有效數字 倍率 允許偏差（%）銀色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1紅色 2 102 ±2橙色 3 103 /黃色 4 104 /綠色 5 105 ±0.5藍色 6 106 ±0.2紫色 7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20無色 / / ±20二、電容1、電容在電路中一般用“C”加數字表示（如C25表示編號為25的電容）。

電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。容抗XC=1/2πf c(f表示交流信號的頻率，C表示電容容量)電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10*102PF=1000PF 224表示22*104PF=0.22 uF3、電容容量誤差表符 號FGJKLM允許誤差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%。

4、故障特點在實際維修中，電容器的故障主要表現為：（1）引腳腐蝕致斷的開路故障。（2）脫焊和虛焊的開路故障。

（3）漏液后造成容量小或開路故障。（4）漏電、嚴重漏電和擊穿故障。

三、晶體二極管晶體二極管在電路中常用“D”加數字表示，如： D5表示編號為5的二極管。1、作用：二極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，?dǎo)通電阻很?。欢诜聪螂妷鹤饔孟聦?dǎo)通電阻極大或無窮大。

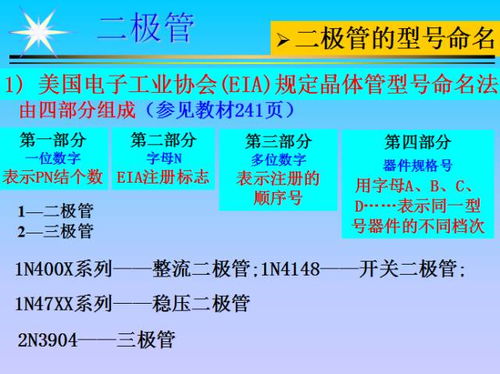

正因?yàn)槎O管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚担@與指針式萬用表的表筆接法剛好相反。4、常用的1N4000系列二極管耐壓比較如下： 型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐壓（V） 50 100 200 400 600 800 1000電流（A） 均為1四、穩壓二極管穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。

1、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

2、故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后2種故障表現為電源電壓變低到零伏或輸出不穩定。

常用穩壓二極管的型號及穩壓值如下表： 型號穩壓值3.3V3.6V3.9V4.7V5.1V5.6V6.2V15V27V30V75V五、電感電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。

直流可通過線圈，直流電阻就是導線本身的電阻，壓降很?。划?dāng)交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。

2.電子元件的基礎

電子元器件知識大全：看圖識元件 介紹：電壓.電流.電阻器.電容器.電感器.二極管.三極管.電位器.穩壓塊.保險管.集成塊IC 無論是硬 譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于電腦各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理。

可如果您能看懂電阻上的色環標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會隨之排除。 諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。

注：下文內容最好結合圖一和后續圖片進行閱讀。 看圖識元件 電子元器件知識大全：看圖識元件 介紹：電壓.電流.電阻器.電容器.電感器.二極管.三極管.電位器.穩壓塊.保險管.集成塊IC 無論是硬件DIY愛好者還是維修技術人員，你能夠說出主板、聲卡等配件上那些小元件叫做什么，又有什么作用嗎？如果想成為元件（芯片）級高手的話，掌握一些相關的電子知識是必不可少的。

譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于電腦各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理?？扇绻芸炊娮枭系纳h(huán)標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會隨之排除。

諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。注：下文內容最好結合圖一和后續圖片進行閱讀。

看圖識元件 一、電壓，電流 電壓和電流是親兄弟，電流是從電壓（位）高的地方流向電壓（位）低的地方，有電流產生就一定是因?yàn)橛须妷旱拇嬖?，但有電壓的存在卻不一定會產生電流——如果只有電壓而沒有電流，就可證明電路中有斷路現象（比如電路中設有開關）。另外有時測量電壓正常但測量電流時就不一定正常了，比如有輕微短路現象或某個元件的阻值變大現象等，所以在檢修中一定要將電壓值和電流值結合起來進行分析。

在用萬用表測試未知的電壓或電流時一定要把檔位設成最高檔，如測量不出值來再逐漸地調低檔位。 注：電壓的符號是“V”，電流的符號是“A”。

二、電阻器 各種材料對它所通過的電流呈現有一定的阻力，這種阻力稱為電阻，具有集總電阻這種物理性質的實體（元件）叫電阻器（簡單地說就是有阻值的導體）。它的作用在電路中是非常重要的，在電腦各板卡及外設中的數量也是非常多的。

它的分類也是多種多樣的，如果按用處分類有：限流電阻、降壓電阻、分壓電阻、保護電阻、啟動電阻、取樣電阻、去耦電阻、信號衰減電阻等；如果按外形及制作材料分類有：金膜電阻、碳膜電阻、水泥電阻、無感電阻、熱敏電阻、壓敏電阻、拉線電阻、貼片電阻等；如果按功率分類有：1/16W、1/8W、1/4W、1/2W、1W……等等。 以上這些電阻都是常見的電阻，所以它們的阻值標稱方法我們一定要知道，下面我就以電腦主機內各板卡上最為常見的貼片電阻為例介紹一下（其它的電阻標稱方法同樣）：貼片電阻的標稱方法有數字法和色環法這兩種。

先說數字法，通常有電阻上有三個數字XXX，前兩個數字依次是十位和個位，最后的那個數字是10的X次方，這個電阻的具體阻值就是前兩個數組成的兩位數乘上10的X次方歐姆，如標有104的電阻器的阻值就是100000歐姆（即100KΩ）、標有473的電阻器的阻值就是47000歐姆（即47KΩ）；下面筆者再說一下色環法，這個標稱方法是在所有電阻標稱法中最普遍的（貼片外形的相對較少），常見的色環通常有四個環，我們把金色或銀色環定為最后的那一環，前三個環的顏色都對應著相應的數字，我們知道數字后就要用上面說的數字法讀其阻值了，但我們一定要先知道什么顏色代表什么數字才行，所以我們一定要記住這樣一個口訣——黑棕紅橙黃綠藍紫灰白，它們分別對應著0123456789，至于金色和銀色分別表示10-1和10-2，這兩色在四色環電阻中只是標明誤差值而已，故只要了解就行了。下面我同樣舉兩個例子說明，以便理解記憶，如標有棕黑黃銀色環的電阻器的阻值是100000歐姆（即100KΩ）、標有黃紫橙金色環的電阻的阻值是47000歐姆（即47KΩ）。

還有一種五色環電阻，這種電阻都是一些阻值相對較小、精度相對比較高的電阻器，由于在電腦外設中也有應用，所以我也介紹一下：它是以金色或銀色為倒數第二個環，前三個色環分別是百位、十位、個位，最后一個色環是誤差值，這樣的電阻器的具體阻值就是前三個色環代表的三個數組成的三位數乘上10的負1次方或負2次方歐姆，如標有棕紫綠銀棕色環的電阻器的阻值是1.75Ω。 關于電阻的一些基礎知識也就這么多了，只是在代換時還要注意電阻的功率，通常用1/4或1/8的電阻來代換貼片電阻是沒。
