制動系統(制動系統的組成及工作原理)

1.制動系統的組成及工作原理

制動系統形式分為兩種：鼓式剎車和碟式剎車。

鼓式剎車是一種傳統的制動系統，其工作原理可以很形象地用一只咖啡杯來形容.剎車鼓就像咖啡杯，當您將五個手指伸入旋轉的咖啡杯時，手指就是剎車片，只要您將五指向外一張，摩擦咖啡杯內壁，咖啡杯就會停止旋轉.汽車上的鼓式剎車簡單點說是由制動油泵，活塞，剎車片和鼓室組成，剎車時由制動分泵的高壓剎車油推動活塞， 對兩片半月形的制動蹄片施加作用力，使其壓緊鼓室內壁，靠摩擦力阻止剎車鼓轉動從而達到制動效果。 同樣，碟式剎車的工作原理可用一只碟子來形容，您用拇指和食指捏住旋轉的碟子時，碟子也會停止旋轉.汽車上的碟式剎車是由剎車油泵，一個與車輪相連的剎車圓盤和圓盤上的剎車卡鉗組成.剎車時，高壓剎車油推動卡鉗內的活塞，將制動蹄片壓向剎車盤從而產生制動效果。

碟式剎車有時也叫盤式剎車，它分普通盤式剎車和通風盤式剎車兩種。通風盤式剎車是在兩塊剎車盤之間預留出一個空隙，使氣流在空隙中穿過，有些通風盤還在盤面上鉆出許多圓形通風孔，或是在盤面上割出通風槽或預制出矩形的通風孔.通風盤式剎車?yán)蔑L(fēng)流作用，其冷熱效果要比普通盤式剎車更好。

碟式剎車的主要優點是在高速剎車時能迅速制動，散熱效果優于鼓式剎車，制動效能的恒定性好，便于安裝像ABS那樣的高級電子設備.鼓式剎車的主要優點是剎車蹄片磨損較少，成本較低，便于維修、由于鼓式剎車的絕對制動力遠遠高于碟式剎車，所以普遍用于后輪驅動的卡車上。 樓上的你太會開玩笑了，哪條規定里說的所有車前輪必須是盤剎，大貨車和客車前后輪都采用的鼓剎，現在小型車基本上都采用盤剎，不是因?yàn)閲乙?guī)定，而是因?yàn)楸P剎相對于鼓剎有更好的穩定性和快速的散熱性，更適合激烈的操作駕駛，同時與眾多的電子安全輔助裝置也有很高的安裝適應性，所以盤式剎車才會更多的出現在車輛上。

另外剎車是針對所有車輪的，四個車輪同時受力，并非只剎前輪，希望你不懂不要瞎說，只針對某個輪的剎車也有，是手剎，只剎后輪。

2.制動系統的一般工作原理是什么

工作原理 制動過程 正常行駛時，制動器中驅動輪糓（即車輪）在軸承的支撐下繞車軸旋轉，同時通過變速轉換單元（dog shift）將扭矩傳遞給轉子，使其隨驅動輪轂旋轉.其余組件，如殼體；氣室薄膜；隔熱盤；內磨擦塊；外磨擦塊；彈性制動組件；松緊調節器；磨損顯示器等組件，均通過前蓋和殼體固定在車軸上，形成靜止?fàn)顟B(tài). 剎車時， 氣泵的供氣進入氣室，使氣室中的響應薄膜膨脹推動內磨擦塊組件靠上轉子，產生磨擦扭矩使轉子減速. 在磨擦扭矩的作用下變速轉換單元（dog shift）響應轉子的速度變化，其特殊的曲面斜槽結構在與驅動輪轂上滾柱銷的相互運動中帶動轉子向外磨擦塊組件方向移動，直至與外磨擦塊接觸，使內外磨擦塊同時擠壓轉子，產生更大的磨擦扭矩來實現車輪的制動. 這種磨擦扭矩由內外各5片呈360°環狀分部的磨擦塊來均分，在轉子上達到最大的磨擦面積，使制動時磨擦受力平穩有效. 2.彈性制動組件和松緊調節器制動器中氣室薄膜組件；彈性制動組件和松緊調節器形成相互反饋的制動補償和磨擦間隙調整系統. 彈性制動組件的主要功能是起停車制動作用 . 2.1.剎車時，隔熱盤在氣室薄膜膨脹的作用下擠壓磨擦塊組件，并帶動松緊調節器的傳動軸向轉子方向位移，由于松緊調節器中螺旋棘齒套與數個導向螺旋棘齒間特殊的嚙合齒形，當松緊調節器在軸向力的作用下內部離合器合上后，這種特殊的嚙合齒形將軸向運動轉換為旋轉運動，這時其傳動軸上的齒輪與相配合的移動滑道組件上齒圈嚙合旋轉，通過調整移動滑道的滑動斜面來隨機調整預先設定的磨擦塊與轉子間的間隙，使剎車達到適當?shù)乃删o程度. 2.2.停車時供氣停止，活塞組件中空氣壓力變小，在彈性制動組件中碟形彈簧彈性力的作用下，彈性制動器中伸出的10根頂桿頂隔熱盤，使其向轉子方向位移，在隔熱盤移動時也同時給出松緊調節器傳動軸的軸向位移量，使松緊調節器如2.1節所述產生自動調整磨擦塊與轉子間隙的作用.同時頂桿也同樣通過頂隔熱盤來推動磨擦塊實行停車時的制動作用. 另外，在行駛中如進氣壓力降至一定值時，彈性制動組件中的頂桿在碟形彈簧的作用下通過頂隔熱盤來推動磨擦塊實行制動.在制動氣壓不足時，起補償制動的保險作用. 3.磨損顯示器當制動器中磨擦塊磨損時，與磨損顯示器傳動軸齒輪相嚙合的移動滑道組件齒圈和隔熱盤帶動磨損顯示器上傳動軸位移，拉動磨損顯示器上柱塞帽內縮.根據磨損顯示器殼體上的臺階標示，能夠在制動器外部便利地觀察出磨擦塊磨損狀態，利于維護和調換磨擦塊組件. 4.快速釋放閥剎車時，進氣壓力大推動快速釋放閥中膜片蓋住排氣口，使之不能排氣，此刻大量空氣進入氣室實施剎車.當進氣停止時或氣室壓力過高時，回氣流將膜片抬起，使其快速釋放氣體，保證制動器的安全性.。

3.制動系統是由哪幾個部分組成的

制動系統由供能裝置、控制裝置、傳動裝置、制動器和制動力調節裝置這五個部分組成。

具體地說供能裝置包括供給、調節制動所需能量以及改善傳動介質狀態的各種部件。其中產生制動能量的部分叫做制動能源，人的肌體也可以作為制動能源。

控制裝置包括產生制動動作和控制制動效果的各種部件。其中制動踏板機構就是最簡單的一種控制裝置。

傳動裝置包括將制動能量傳輸?shù)街苿?dòng)器的各個部件，如液壓制動系統中的制動主缸、制動輪缸和管路。氣壓制動系統中的各種制動閥、制動氣室。

制動器是指用于產生阻礙汽車運動或運動趨勢的作用力的部件。其中包括制動系統中的排氣制動裝置。

制動力調節裝置是為適應不同車型和不同裝載特點的汽車安裝在制動系統中的各種調節制動驅動壓力大小與時機的各種裝置，包括制動限壓閥、比例閥及各種感載比例閥和感載限壓閥等，其中最好的制動力調節裝置是制動防抱死裝置。

4.汽車制動系統是由哪些部分組成的

行車制動系統行車制動系統用于使行駛中的車輛減速或停車，制動器全部安裝在車輪上，通常由駕駛員用腳操縱。

它一般以液壓為主要操作動力，兼有真空助力輔助制動，使駕駛者易于操作。大型卡車、客車則以壓縮空氣制動為主，其他的也有采用電氣制動。

駐車制動系統它一般為機械式，以手動操作為主，但也有部分轎車采用腳操作。駐車制動主要用于使停駛的車駐留原地，防止車輛滑溜。

制動器安裝在傳動軸上的稱為中央制動器；制動器安裝在后輪上的稱為復合式制動器。在行車制動裝置失效或在坡道上起步時，可臨時用駐車制動裝置。

應急制動、安全制動和輔助制動系統應急制動裝置就是用獨立的管路控制車輪制動器作為備用系統，其作用是在行車制動裝置失效的情況下保證汽車仍能實現減速或停車。安全制動裝置是當制動氣壓不足時起制動作用，使車輛無法行駛。

輔助制動裝置是為了下長坡時減輕行車制動器的磨損而設，其中利用發動機排氣制動應用最廣。

5.求雅閣轎車制動系統的相關知識

新一代雅閣（Accord）所追求的，不僅是“由行駛到靜止所需多長制動距離”這種數值上的性能，而是要讓駕駛省在駕駛新一代雅閣（Accord）的時候，能夠通過手、腳和全身來實際感受新一代雅閣（Accord）高性能的質感，改善制動時的感覺也是重要的課題之一.通過研究，新一代雅閣（Accord）的制動系統在超出規格所顯示的性能領域也可感受到安心、可靠的制動性能。

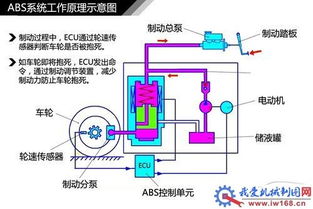

前后輪盤式制動器新一代雅閣（Accord）在全系列的車輪上都配置了制動性能優異的盤式制動器，并在前輪上配置采用15英寸通風盤式制動器，從而確保了前后輪都具有強大的制功能力，同時也提高了從踏剎車就有的可靠、剛性的剎車感。所有車種全部配備有EBO電子控制動力分配性能的ABS也抱死系統新一代雅閣（Accord）在全車系上都裝備了具有EBD電子控制制動力分配功能的ABS防抱死系統。

除了以往的防止車輪抱死在路面上滑拖的功能以外，通過將前后輪的制動力按行駛狀況、路面狀況進行最佳分配，確保制動性能。制動基本性能得到大幅度提高，給予駕駛者十足的安心感。
