模擬cmos(需要看懂拉扎維的coms模擬集成電路設計需要掌握哪些,具)

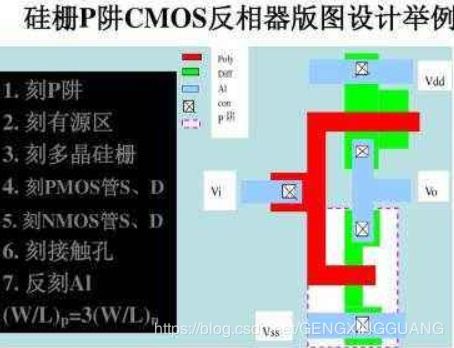

1.需要看懂拉扎維的coms模擬集成電路設計需要掌握哪些基礎知識,具
這種問題應該多問問eetop或者度娘會更好一些。
轉一下eetop的鏈接，以供參考：模擬集成電路設計三本經典教材學習經驗分割線以下來自eetop論壇中模擬集成電路設計三本經典教材學習經驗的回帖內容，作者：eetop論壇ID為“飛天白狐”。（不知道這個ID是不是真正的作者，也許是該ID引用自網絡其他地方吧，總之向“模擬電路的四重境界”的作者致敬?。緯螅旧夏闼闳腴T了，可以跟大牛做項目了，然后多看IEEE的資料，（基準源，運放，比較器）是要繼續訓練的，（有位大俠談過了，看帖子，模擬電路的四重境界--文章結尾有）。
然后再從CMOS 到BICMOS等等?。∥以偻扑]兩本好書（專業性更強）introducation to cmos op-amps and comparators;design of analogy chip 本人剛剛學習，說得不好，不專業，還請各位朋友多多提醒模擬電路的四重境界復旦攻讀微電子專業模擬芯片設計方向研究生開始到現在五年工作經驗，已經整整八年了，其間聆聽過很多國內外專家的指點。最近，應朋友之邀，寫一點心得體會和大家共享。
我記得本科剛畢業時，由于本人打算研究傳感器的，后來陰差陽錯進了復旦逸夫樓專用集成電路與系統國家重點實驗室做研究生。現在想來這個實驗室名字大有深意，只是當時惘然。
電路和系統，看上去是兩個概念， 兩個層次。 我同學有讀電子學與信息系統方向研究生的，那時候知道他們是“系統”的， 而我們呢，是做模擬“電路”設計的，自然要偏向電路。
而模擬芯片設計初學者對奇思淫巧的電路總是很崇拜，尤其是這個領域的最權威的雜志JSSC (IEEE Journal of solid state circuits)， 以前非常喜歡看， 當時立志看完近二十年的文章，打通奇經八脈，總是憧憬啥時候咱也灌水一篇， 那時候國內在此雜志發的文章鳳毛麟角， 就是在國外讀博士，能夠在上面發一篇也屬優秀了。 讀研時，我導師是鄭增鈺教授，李聯老師當時已經退休，逸夫樓邀請李老師每個禮拜過來指導。
鄭老師治學嚴謹，女中豪杰。李老師在模擬電路方面屬于國內先驅人物，現在在很多公司被聘請為專家或顧問。
李老師在87年寫的一本（運算放大器設計）；即使現在看來也是經典之作。李老師和鄭老師是同班同學，所以很要好，我自然相對于我同學能夠幸運地得到李老師的指點。
李老師和鄭老師給我的培養方案是：先從運算放大器學起。所以我記得我剛開始從小電流源開始設計。
那時候感覺設計就是靠仿真調整參數。但是我卻永遠記住了李老師語重心長的話：運放是基礎，運放設計弄好了，其他的也就容易了。
當時不大理解，我同學的課題都是AD/DA，鎖相環等“高端”的東東，而李老師和鄭老師卻要我做“原始”的模塊，我僅有的在（固體電子學） （國內的垃圾雜志）發過的一篇論文就是軌到軌（rail-to-rail）放大器。 做的過程中很郁悶，非常羨慕我同學的項目，但是感覺李老師和鄭老師講的總有他們道理，所以我就專門看JSSC運放方面的文章，基本上近20多年的全看了。
當時以為很懂這個了，后來工作后才發現其實還沒懂。 所謂懂，是要真正融會貫通，否則塞在腦袋里的知識再多，也是死的。
但是運算放大器是模擬電路的基石，只有根基扎實方能枝繁葉茂，兩位老師的良苦用心工作以后才明白。總的來說，在復旦，我感觸最深的就是鄭老師的嚴謹治學之風和李老師的這句話。
碩士畢業，去找工作，當時有幾個offer。 我?guī)熜謱O立平， 李老師的關門弟子，推薦我去新濤科技，他說里面有個常仲元，魯汶天主教大學博士，很厲害。
我聽從師兄建議就去了。新濤當時已經被IDT以8500萬美金收購了，成為國內第一家成功的芯片公司。
面試我的是公司創始人之一的總經理Howard. C. Yang（楊崇和）。 Howard是Oregon State University 的博士，鎖相環專家。
面試時他當時要我畫了一個兩級放大器帶Miller補償?shù)模?我很熟練。他說你面有個零點，我很奇怪，從沒聽過，云里霧里，后來才知道這個是Howard在國際上首先提出來的， 等效模型中有個電阻，他自己命名為楊氏電阻。
當時出于禮貌，不斷點頭。不過他們還是很滿意，反正就這樣進去了。
我呢，面試的惟一的遺憾是沒見到常仲元， 大概他出差了。 進入新濤后，下了決心準備術業有專攻。
因為本科和研究生時喜歡物理，數學和哲學，花了些精力在這些上面。工作后就得真刀真槍的干了。
每天上班仿真之余和下班后，就狂看英文原版書。第一本就是現在流行的Razavi的那本書。
讀了三遍。感覺大有收獲。
那時候在新濤，初生牛犢不怕虎，應該來說，我還是做得很出色的，因此得到?？偟馁p識，被他評價為公司內最有potential的人。偶爾常總會過來指點一把，別人很羨慕。
其實我就記住了?？傆写瘟奶鞎r給我講的心得， 他大意是說做模擬電路設計有三個境界：第一是會手算，意思是說pensile-to-paper， 電路其實應該手算的，仿真只是證明手算的結果。第二是，算后要思考，把電路變成一個直觀的東西。
第三就是創造電路。 我大體上按照這三部曲進行的。
Razavi的那本書后面的習題我仔細算了。公司的項目中。
2.怎么正確使用CMOS模擬開關
開關在電路中起接通信號或斷開信號的作用。
最常見的可控開關是繼電器，當給驅動繼電器的驅動電路加高電平或低電平時，繼電器就吸合或釋放，其觸點接通或斷開電路。CMOS模擬開關是一種可控開關，它不象繼電器那樣可以用在大電流、高電壓場合，只適于處理幅度不超過其工作電壓、電流較小的模擬或數字信號。
1.四雙向模擬開關CD4066 CD4066的引腳功能如圖1所示。每個封裝內部有4個獨立的模擬開關，每個模擬開關有輸入、輸出、控制三個端子，其中輸入端和輸出端可互換。
當控制端加高電平時，開關導通；當控制端加低電平時開關截止。模擬開關導通時，導通電阻為幾十歐姆；模擬開關截止時，呈現很高的阻抗，可以看成為開路。
模擬開關可傳輸數字信號和模擬信號，可傳輸?shù)哪M信號的上限頻率為40MHz。各開關間的串擾很小，典型值為-50dB。
點擊瀏覽下一頁 2.單八路模擬開關CD4051 CD4051引腳功能見圖2。CD4051相當于一個單刀八擲開關，開關接通哪一通道，由輸入的3位地址碼ABC來決定。
其真值表見表1?！癐NH”是禁止端，當“INH”=1時，各通道均不接通。
此外，CD4051還設有另外一個電源端VEE，以作為電平位移時使用，從而使得通常在單組電源供電條件下工作的CMOS電路所提供的數字信號能直接控制這種多路開關，并使這種多路開關可傳輸峰-峰值達15V的交流信號。例如，若模擬開關的供電電源VDD=+5V,VSS=0V，當VEE=-5V時，只要對此模擬開關施加0~5V的數字控制信號，就可控制幅度范圍為-5V~+5V的模擬信號。
3.雙四路模擬開關CD4052 CD4052的引腳功能見圖3。CD4052相當于一個雙刀四擲開關，具體接通哪一通道，由輸入地址碼AB來決定。
4.三組二路模擬開關CD4053 CD4053的引腳功能見圖4。CD4053內部含有3組單刀雙擲開關，3組開關具體接通哪一通道，由輸入地址碼ABC來決定。
5.十六路模擬開關CD4067 CD4067的引腳功能見圖5。CD4067相當于一個單刀十六擲開關，具體接通哪一通道，由輸入地址碼ABCD來決定。
模擬開關典型應用舉例 1.單按鈕音量控制器 單按鈕音量控制器電路見圖6。VMOS管VT1作為一個可變電阻并接在音響裝置的音量電位器輸出端與地之間。
VT1的D極和S極之間的電阻隨VGS成反比變化，因此控制VGS就可實現對音量大小的控制。VT1的G極接有3個模擬開關S1~S3和一個100μF的電容，其中100μF電容起電壓保持作用。
由于VMOS管的G極和S極之間的電阻極高，故100μF電容上的電壓可長時間基本保持不變。模擬開關S1為電容提供充電回路，當S1導通時，電源通過S1給電容充電，電容上電壓不斷增高，使VT1導通電阻越來越小，使音量也越來越小。
模擬開關S2為電容提供放電回路，當S2導通時，電容通過S2放電，電容上電壓不斷下降，使音量越來越大。模擬開關S3起開機音量復位作用，開機時，電源在S3控制端產生一短暫的正脈沖，使S3導通，由于與S3連接的電阻較小，故使電容很快充到一定的電壓，使起始音量處于較小的狀態。
F1~F6及其外圍元件組成長短脈沖識別電路。靜態時，F(xiàn)1、F2輸入為高電平，當較長時間按壓按鈕開關AN時，F(xiàn)4輸出變高，經100k電阻給3.3μF電容充電，當充電電壓超過CMOS門轉換電壓時，F(xiàn)5輸出由高變低，F(xiàn)6輸出由低變高，模擬開關S2導通，100μF電容放電，音量變大。
與此同時，F(xiàn)1輸出也變高，也給電容充電，但F1輸出的一次正跳變不足以使電容上電壓超過轉換電壓，故F2輸出仍為高電平，F(xiàn)3輸出低電平，模擬開關S1保持截止。當連續按動按鈕開關AN時，F(xiàn)4輸出也不斷變化，輸出為高時，給電容充電，而輸出變低時，電容又很快通過二極管VD3放電，故電容上電壓總是達不到轉換電壓，因此F6輸出一直為低。
而此時F1輸出連續高低變化，經二極管整流不斷給電容充電，使3.3μF電容上電壓迅速達到轉換電壓，F(xiàn)2輸出變低，F(xiàn)3輸出變高，模擬開關S1導通，給電容充電，音量變小。由此，利用一只按鈕開關，實現了對音量的大小控制。
點擊瀏覽下一頁 2.四路視頻信號切換器 四路視頻信號切換器電路見圖7?！芭c非”門YF3、YF4組成脈沖振蕩器，振蕩頻率由100k電位器調節。
若嫌調節范圍不夠，可適當更換0.47μF電容和100k電阻。脈沖振蕩器受YF1、YF2組成的雙穩態電路的控制，按S1時，YF1輸出低電平，脈沖振蕩器停振；按S2時，YF1輸出高電平，脈沖振蕩器開始振蕩。
脈沖振蕩器的輸出作為CD4017十進制計數器的時鐘，使Y0~Y3依次出現高電平，相應的四個模擬開關依次導通，由Vi1~Vi4輸入的視頻信號被依次切換至輸出端，完成了四路視頻信號的切換。顯然，增加一片CD4066可做成八路視頻信號切換器，相應地，由Y0~Y7進行模擬開關控制，Y8連至Cr。
依此類推，可做成更多路數的視頻信號切換器。而且，輸入、輸出也可以是其它形式的信號。
如要求視頻、音頻信號同傳，則并接上相應數量的模擬開關即可。點擊瀏覽下一頁 3.數控電阻網絡 圖8示出數字控制電阻網絡電阻值大小的電路。
在圖8中，CD4066的四個獨立開關分別并接在四個串接電阻上，電阻的值是按二進制位權關系選擇的。當某個開。
3.cmos的使用方法（每一項,越詳細越好）
BIOS詳解（一） 對于不少新手，刷新BIOS還是比較神秘的。
而對于一些BIOS相關的知識，不少人也是一知半解。在這里，我們將對BIOS作一次全面的了解。
1、什么是BIOS BIOS是英文Basic Input Output System的縮略語，直譯過來后中文名稱就是基本輸入輸出系統。它的全稱應該是ROM-BIOS，意思是只讀存儲器基本輸入輸出系統。
其實，它是一組固化到計算機內主板上一個ROM芯片上的程序，它保存著計算機最重要的基本輸入輸出的程序、系統設置信息、開機上電自檢程序和系統啟動自舉程序。有人認為既然BIOS是程序，那它就應該是屬于軟件，感覺就像自己常用的Word或Excel。
但也很多人不這么認為，因為它與一般的軟件還是有一些區別，而且它與硬件的聯系也是相當?shù)鼐o密。形象地說，BIOS應該是連接軟件程序與硬件設備的一座橋梁，負責解決硬件的即時要求。
一塊主板性能優越與否，很大程度上就取決于BIOS程序的管理功能是否合理、先進。主板上的BIOS芯片或許是主板上唯一貼有標簽的芯片，一般它是一塊32針的雙列直插式的集成電路，上面印有BIOS字樣。
586以前的BIOS多為可重寫EPROM芯片，上面的標簽起著保護BIOS內容的作用（紫外線照射會使EPROM內容丟失），不能隨便撕下。586以后的ROM BIOS多采用EEPROM（電可擦寫只讀ROM），通過跳線開關和系統配帶的驅動程序盤，可以對EEPROM進行重寫，方便地實現BIOS升級。
常見的BIOS芯片有Award、AMI、Phoenix、MR等，在芯片上都能見到廠商的標記。 2、BIOS的作用 BIOS的主要作用有以下幾方面： 首先是自檢及初始化程序：計算機電源接通后，系統將有一個對內部各個設備進行檢查的過程，這是由一個通常稱之為POST(Power On Self Test/上電自檢)的程序來完成，這也是BIOS程序的一個功能。
完整的自檢包括了對CPU、640K基本內存、1M以上的擴展內存、ROM、主板、CMOS存貯器、串并口、顯示卡、軟硬盤子系統及鍵盤的測試。在自檢過程中若發現問題，系統將給出提示信息或鳴笛警告。
如果沒有任何問題，完成自檢后BIOS將按照系統CMOS設置中的啟動順序搜尋軟、硬盤驅動器及CDROM、網絡服務器等有效的啟動驅動器 ，讀入操作系統引導記錄，然后將系統控制權交給引導記錄，由引導記錄完成系統的啟動，你就可以放心地使用你的寶貝了。其次是硬件中斷處理：計算機開機的時候，BIOS會告訴CPU等硬件設備的中斷號，當你操作時輸入了使用某個硬件的命令后，它就會根據中斷號使用相應的硬件來完成命令的工作，最后根據其中斷號跳會原來的狀態。
再有就是程序服務請求：從BIOS的定義可以知道它總是和計算機的輸入輸出設備打交道，它通過最特定的數據端口發出指令，發送或接收各類外部設備的數據，從而實現軟件應用程序?qū)τ布牟僮鳌?BIOS詳解（二） 不少朋友混淆了BIOS與CMOS的概念，這里就跟大家說說CMOS及其與BIOS的關系： CMOS是Complementary Metal Oxide Semiconductor的縮寫，翻譯出來的本意是互補金屬氧化物半導體存儲器，指一種大規模應用于集成電路芯片制造的原料。
但在這里CMOS的準確含義是指目前絕大多數計算機中都使用的一種用電池供電的可讀寫的RAM芯片。而BIOS的意義我們在前面已經解釋過了。
那么，CMOS與BIOS到底有什么關系呢？CMOS是存儲芯片，當然是屬于硬件，它的作用是具有數據保存功能，但它也只能起到存儲的作用，而不能對存儲于其中的數據進行設置，要對CMOS中各項參數的設置就要通過專門的設置程序?，F(xiàn)在多數廠家將CMOS的參數設置程序做到了BIOS芯片中，在計算機打開電源時按特殊的按鍵進入設置程序就可以方便地對系統進行設置。
也就是說BIOS中的系統設置程序是 完成CMOS參數設置的手段，而CMOS RAM是存放設置好的數據的場所，它們都與計算機的系統參數設置有很大關系。正因如此，便有？quot;CMOS設置和BIOS設置兩種說法，其實，準確的說法應該是通過BIOS設置程序來對CMOS參數進行設置。
BIOS和CMOS是既相關聯又有區別，CMOS設置和BIOS設置只是大家對設置過程簡化的兩種叫法，在這種意義上它們指的都是一會事。 CMOS存儲芯片可以由主板的電池供電，即使系統掉電，存儲的數據也不會丟失。
但如果拿掉電池會出現什么情況呢？問得好！如果電池沒有電，或是突然接觸出了問題，或是你把他取下來了，那么CMOS就會因為斷電而丟掉內部存儲的所有數據。只不過若真有這種情況發生的話也不是什么大問題，你可以換電池，或是檢查接觸不良的原因，總之保證CMOS有電。
再開機進入BIOS程序，選擇主菜單中 的LOAD BIOS DEFAULTS或是LOAD SETUP DEFAULTS后回車，最后再確定輸入Y回車即可。大家也許曾聽其他玩家談到過若忘記了開機密碼就給CMOS放電的說法，其實也就是把包括密碼在內的信息全丟掉，開機時就不需要輸入密碼了，再來重新寫入數據。
4、升級BIOS的意義 升級BIOS的原因通常有以下幾個： （1）提供對新的硬件或技術規范的支持。 電腦硬件技術發展太快，主板對于一些新硬件（如K6-III Celeron II 。
