電工與安全用電培訓資料(電工)
1.電工基礎知識
電工基礎和安全 第一章觸電事故與觸電急救 1、電氣事故分析 （1） 電氣事故種類：電流傷害事故、電氣設備事故、電磁場傷害事故、雷電事故、靜電事故及電氣火災和爆炸事故。
（2） 觸電事故原因：缺乏電氣安全知識；違反安全操作規程；電氣設備、線路不合格；維修不善；偶然因素。 2、電流對人體的作用 （1） 觸電的種類：單相觸電；兩相觸電；跨步電壓觸電。
（2） 對工頻電而言： 感知電流：成年男性約為1.1毫安，成年女性為0.7毫安。 擺脫電流：成年男性約為16毫安，女性為10.5毫安。
從安全的角度考慮，取概率為0.5%時人的擺脫電流作為最小擺脫電流，男性為9毫安，女性為6毫安。 3、安全電壓 （1） 允許電流：男性為9毫安，女性為6毫安。
（2） 人體電阻：1000~2000歐。 （3） 安全電壓值：42,36,24,12,6伏。
（4） 安全電壓的供電電源：由特定電源供電，包括獨立電源和安全隔離變壓器（由安裝在同一鐵芯上的兩個相對獨立的線圈構成）。自耦變壓器、分壓器和半導體裝置等不能作為電壓的供電電源。
（5） 安全電壓回路必須具備的條件： Ⅰ、供電電源輸入輸出必須實行電路上的隔離； Ⅱ、工作在安全電壓下的電路，必須與其它電氣系統無任何電氣上的聯系（不允許接地，但安全隔離變壓器的鐵芯應該接地）； Ⅲ、采用24V以上的安全電壓時，必須采取防止直接接觸帶電體的保護措施，不允許有裸露的帶電體； Ⅳ、線路符合下列條件：部件和導線的電壓等級至少為250V，安全電壓用的插頭，就不能插入較高電壓的插座。 4、觸電急救 現場挽救要點：迅速脫離電源；準確實行救治（人工呼吸和胸外心臟擠壓）；就地進行搶救；救治要堅持到底。
第二章 直接接觸的防護措施 1、直接接觸防護措施的種類 絕緣、屏護、間距、采用安全電壓、限制能耗、電氣聯鎖、安裝漏電保護器。 2、絕緣 （1） 絕緣材料電阻率一般為10^9?厘米以上。
（2） 搖表上有分別標有接地E，電路L和屏蔽（或保護）G三個接線端鈕。E端接地或接于電氣設備的外殼。
G端為測量電纜芯線對外絕緣電阻時，E接電纜外皮，L接電纜芯線，為消除芯線絕緣層表面漏電引起的誤差，G接電纜外皮內的內層絕緣上。 （3） 測量絕緣電阻注意事項： ①、搖把轉速應由慢到快； ②、根據對象選擇不同電壓的搖表（100~1000伏，使用500V~1000V兆歐表；1000V以上，使用2500V或5000V兆歐表）； ③、端線不能用雙股絕緣線或絞線，以免其絕緣不良引起誤差； ④、被測量的電氣設備要斷電，測量前要放電； ⑤、測量前對要對搖表進行檢查； ⑥、應盡可能在電氣設備剛停止運轉后進行，以使所測結果符合運轉溫度下的情況； ⑦、測量電力布線絕緣電阻時，應將熔斷器、用電設備、電器和儀表斷開。
（4） 主要電氣設備或線路應達的絕緣電阻值： ① 新裝和大修后1KV以下的配電裝置，每一段絕緣電阻不應小于0.5兆歐，電力布線絕緣電阻不應小于0.5兆歐；新裝和運行1KV以上的電力線路，要求每個絕緣子絕緣電阻不應小于300兆歐。 ② 新投變壓器的絕緣電阻值應不低于出廠值的70%。
③ 交流電動機定子線圈的絕緣電阻額定電壓為1000V以上者，常溫下應不低于每千伏1兆歐，轉子線圈的絕緣電阻應不低于每千伏0.5兆歐。額定電壓低于1000V以下者，常溫下應不低于每千伏0.5兆歐。
溫度越高絕緣電阻越低。 第三章 間接接觸的防護措施 1、間接接觸防護措施的種類 （1） 自動切斷電源的保護 對于不同的配電網，可根據其特點，分別采用過電流保護（包括接零保護）、漏電保護、故障電壓保護（包括接地保護）、絕緣監視等保護措施。
（2） 采用Ⅱ類絕緣的電氣設備 （3） 采用電氣隔離 （4） 等電位連接 2、保護接地 （1） 就是把在故障情況下，可能呈現危險的對地電壓的金屬部分同大地緊密連接起來。
2.關于電工的基礎知識
電工基礎知識和電子技術基礎知識，是所有電工的基礎，只有掌握了才有可能不斷邁開大步，成為行業的高手。
電力系統知識和安全用電常識，是電工基本的知識，只有掌握了生命才有保障，才有機會成為行業的高手。 至于專業，基礎部分都是相同的，專業雖然很多，但內容都相差不大的，學懂學好學扎實就好。
其實電業行業最重要的，就是理論結合實際，快速入門，把理論知識應用于實踐，先一步應用，就是高手與普通人的區別。 學電有三大容易，一是理論結合實踐，學起來容易；二是基礎扎實，學起來容易；二是精通一個專業，學其它專業容易。
1、電工基礎知識和電子技術基礎知識，是電業行業的基礎，是不斷向上的源泉。 2、電力系統知識和安全用電常識，是電業行業基本的知識，是安全和生命的保障。
3、電機學、變電站、變壓器等，一次部分、二次部分、理論、原理、應用等，學懂學好學扎實就好。 4、電業行業最重要的，就是理論結合實際，快速入門。
要記住四大容易，一是理論結合實踐，學起來容易；二是基礎扎實，學起來容易；二是精通一個專業，學其它專業容易；四是有一個好的師傅指導，學起來容易。 電源是一種能夠不斷地把其他形式的能量轉變?yōu)殡娔艿难b置。
它并不創造能量，也不創造電荷。例如：干電池是把化學能轉化為電能，發電機是把機械能、核能等轉化為電能的裝置。
大小和方向隨時間作周期性變化的電壓或電流叫交流電。 三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統。
由于同時使用三相交流電的電器設備用料最省、制造成本最低、使用效力最大，所以我國生產、配送的都是三相交流電。 三相交流電有兩種連接方式，分星形連接和角形連接兩種。
星形連接——就是把三相負載的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和y和z連一起，引出A、B、C三根線）負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220V。
角形連接——就是把三相負載的每一相的始末端依次相接的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和B相連，y和C相連，z和A相連，引出的三根線為Bx、Cy、Az） 每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓。
電機的三相繞組完全是引到端蓋上連接的，端蓋內有六個頭，下面的三個頭連在一起，上面三個頭分別引出三根線的是星形連接；把上下兩個頭垂直連接，分別引出三根線的是三角形連接。 相電壓——每相繞組兩端的電壓，叫相電壓。
線電壓——任意兩根火線之間的電壓叫線電壓。 相電流——流過每相負載的電流叫相電流。
線電流——流過每相線的電流叫線電流。 星形連接中：U線=1.732U相 I相=I線 三角形連接： 三角形連接中 U相=U線 I線=1.732I相 三相負荷的連接公式，分為星型和三角形連接兩種。
當負荷的額定電壓等于電源的相電壓時，負荷應接成星形；當額定電壓等于電源的線電壓時，應接成三角形。 三相交流電路的優點： （一）三相交流發電機和變壓器，比同容量的單相交流發電機和變壓器節省材枓，體積小，有利于制造大容量發電機組； （二）在輸電電壓，輸送功率和線路損耗等相同條件下，三相輸電線路比單相輸電線路節省有色金屬約25%； （三）三相電流能產生旋轉磁場，從而制造出結構簡單，運行可靠的三相異步電動機. 目前世界各國室內用電所使用的單相電壓大體有兩種，分別為100V~130V，與220~240V二個類型。
100V~130V被歸類低壓如美國、日本、等以及船上的電壓，為因此它的設備都是按照這樣的低電壓設計的，注重的是安全；220~240V則稱為高壓，其中包括了中國的220伏及英國的230伏和很多歐洲國家，注重的是效率。 在我國，長期是以單相二線和三相四線向居民供電，工業、民用混在一個系統，干擾很大。
而美國、日本、美州一些國家是以單相三線向居民供電，與工業系統是分開的。 美國民用是單相3線制，額定電壓120V 額定頻率60HZ（三線：相線、零線、接地線） 美國的動力電壓額定線電壓480V，相電壓277V，頻率60HZ 即480/277V三相四線制系統） 允許電壓允許范圍在440~500V之間。
設計產品的時候，要注意產品一定要在寬范圍能夠工作，比如家用電器額定120V，產品在100V~130V能可靠工作，比100V多幾伏，比130高幾伏也能正常工作；動力電器范圍更寬，440~500V之間都能可靠工作。 電學公式表一 歐姆定律：一段電路中的I、U、R的關系。
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。 I=U/R 電功 電流在某段電路上所做的功，等于這段電路兩端的電壓、電路中的電流和通電時間的乘積。
W=UIt 表示電流所做的功 電功率 電流在單位時間內所做的功 P=W/t;P=UI 表示電流做功的快慢 焦耳定律 電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。 Q=I2Rt 研究電流產生的熱量跟那些因素有關 電學公式表二 一、歐姆定律及其變形公式 I=U/R U=IR R=U/I 二、。
3.電工基礎知識
工礦企事業單位維修電工技術知識
實用電工數學
第一章 指數
第二章 三角函數
第三章 正弦量的向量云算
第四章 復數
第五章 對稱分量法
電工基礎
第一章 直流電路的基本概念
第二章 直流電路的分析計算
第三章 電容器
第四章 電磁和電磁感應
第五章 正弦交流電路
第六章 三相正弦交流電路
電子技術基礎
第一章 半導體器件
第二章 放大器分析基礎
第三章 交流放大器
第四章 負反饋放大器
第五章 正弦波振蕩器
第六章 直接耦合放大器
第七章 集成運算放大器及其應用
第八章 直流穩壓電源
第九章 可控整流電路
電工安全技術
第一章 用電安全概述
第二章 安全制度
第三章 接地與接零
第四章 防火與防爆
第五章 防雷保護
第六章 特殊防護
第七章 觸電救護
第八章 安全用具
工礦企事業單位電器設備的維護與修理
第一部分 變壓器與交直流電機
第一章 變壓器
第二章 直流電機
第三章 異步電動機
第四章 同步發電機
第二部分 電力拖動與高低壓電器
第五章 電力拖動
第六章 高壓電器
第七章 低壓電器
第三部分 二次接線與繼電保護
第八章 電氣絕緣試驗方法
第九章 架空電力線路和變 配電所
第十章 二次接線及繼電保護裝置
第四部分 電工儀表與測量技術 電器照明
第十一章 常用電工儀表
第十二章 電器照明
工礦企事業單位維修電工
第一章 直流電路
第二章 電與磁
第三章 交流電路
第四章 變壓器
第五章 異步電動機
第六章 直流電機
第七章 低壓電器
第八章 電力拖動
第九章 電子技術基礎
第十章 常用電工儀表
第十一章 電氣絕緣
第十二章 電氣非破壞性試驗
第十三章 電器照明
第十四章 安全用電
4.電工基礎知識資料
一， 通用部分
1， 什麼叫電路？
電流所經過的路徑叫電路。電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。
2， 什麼叫電源？
電源是一種將非電能轉換成電能的裝置。
3， 什麼叫負載？
負載是取用電能的裝置，也就是用電設備。
連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。
4， 電流的基本概念是什麼？
電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向為電流的實際方向。電流方向不變的電路稱為直流電路。
單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。
電流（強度）的單位是安培（A），大電流單位常用千安（KA）表示，小電流單位常用毫安（mA），微安（μA）表示。
1KA=1000A
1A=1000 mA
1 mA=1000μA
5， 電壓的基本性質？
1） 兩點間的電壓具有惟一確定的數值。
2） 兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
3） 電壓有正，負之分，它與標志的參考電壓方向有關。
4） 沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
電壓的單位是伏特（V），根據不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）為單位。
1KV=1000V
1V=1000 mV
1mV=1000μV
6， 電阻的概念是什麼？
導體對電流起阻礙作用的能力稱為電阻，用符號R表示，當電壓為1伏，電流為1安時，導體的電阻即為1歐姆（Ω），常用的單位千歐（KΩ），兆歐（MΩ）。
1 MΩ=1000 KΩ
1 KΩ=1000Ω
7， 什麼是部分電路的歐姆定律？
流過電路的電流與電路兩端的電壓成正比，而與該電路的電阻成反比，這個關系叫做歐姆定律。用公式表示為 I=U/R
式中：I——電流（A）;U——電壓（V）;R——電阻（Ω）。
部分電路的歐姆定律反映了部分電路中電壓，電流和電阻的相互關系，它是分析和計算部分電路的主要依據。
8， 什麼是全電路的歐姆定律？
帶有一個電動勢的全電路圖：
圖中r0是電源的內阻；當導線的電阻可以忽略不計時，負載電阻R就是外電路的電阻；E表示電源的電動勢。S表示開關；I表示電流；U表示電源兩端的電壓。
當開關S閉和接通時，電路中將有電流流通，根據部分電路歐姆定律，在外電路負載電阻R上的電阻壓降等于I*R=U，而在內電路中電源內阻r0上的電壓降為U0=I*r0。
所以，全電路歐姆定律的數學表達式為：
E=U+ U0=IR+I r0 式中電流I=E/(R+ r0)
式中：E——電源電勢（V）;R——外電路電阻（Ω）；r0——電源內阻（Ω）。
全電路歐姆定律的定義是：在閉合回路中，電流的大小與電流的電動勢成正比，而與整個電路的內外電阻之和成反比。
換句話講，IR=E-I r0，即 U= E-I r0，該式表明電源兩端的電壓U要隨電流的增加而下降。因為電流越大，電源內阻壓降I r0也越大，所以電源兩端輸出的電壓U就降低。電源都有內阻，內阻越大，隨著電流的變化，電源輸出電壓的變化也越大。當電源的內阻很?。ㄏ鄬ω撦d電阻而言）時，內阻壓降可以忽略不計，則可認為U= E-I r0≈E，即電源的端電壓近似等于電源的電動勢。
9， 交流電的三要素是什麼？
最大值，周期（或頻率），初相位。
10，提高功率因數的意義是什麼？
提高供電設備的利用率。
提高輸電效率。
改善電壓質量。
11， 什麼叫欠補償？過補償？完全補償？
欠補償表示電流I滯后電壓U，電路呈感性負載時的工作狀態。此時電路功率因數低，需要進行補償。
過補償表示電流I超前電壓U，電路呈容性負載時的工作狀態。此時電路電壓升高，需要減少補償或退出補償。
完全補償表示電壓U與電流I同相，電路呈阻性負載時的工作狀態。由于負載情況比較復雜，電路不可能達到完全補償。

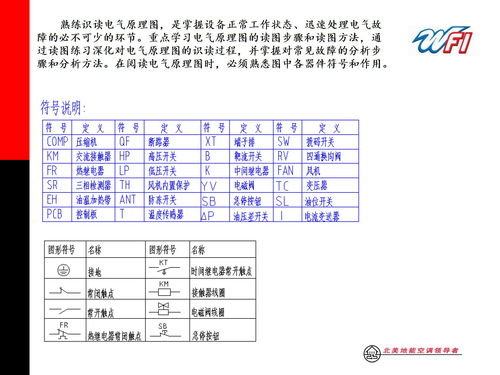

5.電工基礎知識
常識三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE）變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。
變壓器投入運行后應定期進行檢修。同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。
電壓互感器二次線圈的額定電壓一般為100V。電壓互感器的二次側在工作時不得短路。
因短路時將產生很大的短路電流，有可能燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。電壓互感器的二次側有一端必須接地。
這是為了防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。電流互感器在工作時二次側接近于短路狀況。
二次線圈的額定電流一般為5A電流互感器的二次側在工作時決不允許開路，電流互感器的二次側有一端必須接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。
安裝時一定要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使因為某種原因要拆除二次側的儀表或其他裝置時，也必須先將二次側短路，然后再進行拆除。
低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等低壓配電裝置所控制的負荷，必須分路清楚，嚴禁一閘多控和混淆。低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。
嚴禁自備發電設備與電網私自并聯運行。低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊，同時嚴禁在通道上堆放其他物品。
接設備時：先接設備，后接電源。拆設備時：先拆電源，后拆設備。
接線路時：先接零線，后接火線。拆線路時：先拆火線，后拆零線。
低壓熔斷器不能作為電動機的過負荷保護。熔斷器的額定電壓必須大于等于配電線路的工作電壓。
熔斷器的額定電流必須大于等于熔體的額定電流。熔斷器的分斷能力必須大于配電線路可能出現的最大短路電流。
熔體額定電流的選用，必須滿足線路正常工作電流和電動機的起動電流。對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。
對于單臺電動機，熔體額定電流≥（1.5-2.5）電機額定電流熔體額定電流在配電系統中，上、下級應協調配合，以實現選擇性保護目的。下一級應比上一級小。
瓷插式熔斷器應垂直安裝，必須采用合格的熔絲，不得以其他的銅絲等代替熔絲。螺旋式熔斷器的電源進線應接在底座的中心接線端子上，接負載的出線應接在螺紋殼的接線端子上。
更換熔體時，必須先將用電設備斷開，以防止引起電弧熔斷器應裝在各相線上。在二相三線或三相四線回路的中性線上嚴禁裝熔斷器熔斷器主要用作短路保護熔斷器作隔離目的使用時，必須將熔斷器裝設在線路首端。
熔斷器作用是短路保護。隔離電源，安全檢修。
刀開關作用是隔離電源，安全檢修。膠蓋瓷底閘刀開關一般作為電氣照明線路、電熱回路的控制開關，也可用作分支電路的配電開關三極膠蓋閘刀開關在適當降低容量時可以用于不頻繁起動操作電動機控制開關，三極膠蓋閘刀開關電源進線應按在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。
刀開關在切斷狀況時，手柄應該向下，接通狀況時，手柄應該向上，不能倒裝或平裝，三極膠蓋閘刀開關作用是短路保護。隔離電源，安全檢修。
低壓負荷開關的外殼應可靠接地。選用自動空氣開關作總開關時，在這些開關進線側必須有明顯的斷開點，明顯斷開點可采用隔離開關、刀開關或熔斷器等。
熔斷器的主要作用是過載或短路保護。電容器并聯補償是把電容器直接與被補償設備并接到同一電路上，以提高功率因數。
改善功率因數的措施有多項，其中最方便的方法是并聯補償電容器。墻壁開關離地面應1.3米、墻壁插座0.3米拉線開關離地面應2-3米電度表離地面應1.4—1.8米進戶線離地面應2.7米路，一，二級公路，電車道，主要河流，弱電線路，特殊索道等，不應有接頭。
塑料護套線主要用于戶內明配敷設，不得直接埋入抹灰層內暗配敷設。導線穿管一般要求管內導線的總截面積（包括絕緣層）不大于線管內徑截面積的40%。
管內導線不得有接頭，接頭應在接線盒內；不同電源回路、不同電壓回路、互為備用的回路、工作照明與應急照明的線路均不得裝在同一管內。管子為鋼管（鐵管）時，同一交流回路的導線必須穿在同一管內，不允許一根導線穿一根鋼管。
一根管內所裝的導線不得超過8根。管子為鋼管（鐵管）時，管子必須要可靠接地。
管子為鋼管（鐵管）時，管子出線兩端必須加塑料保護套。導線穿管長度超過30米（半硬管）其中間應裝設分線盒。
導線穿管長度超過40米（鐵管）其中間應裝設分線盒。導線穿管，有一個彎曲線管長度不超過20米。
其中間應裝設分線盒。導線穿管，有二個彎曲線管長度不超過15米。
其中間應裝設分線盒。導線穿管，有三個彎曲線管長度不超過8米。
其中間應裝設分線盒。在采用多相供電時，同一建筑物的導線絕緣層顏色選擇應一致，即保護導線（PE）應為綠/黃雙色線，中性線（N）線為淡藍色；相線為L1-黃色、L2-綠色、L3-紅色。
單相供電開關線為紅色，開關。
