1.電氣圖的基本識圖步驟和方法有哪些

1）結合電工、電子技術基礎知識看圖

在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。

2）結合電氣元件的結構和工作原理看圖

在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。

3）結合典型電路識圖

典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。

不管多么復雜的電路，幾乎都是由若干典型電路組成的。因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。

4）結合有關圖紙說明看圖

圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。

5）結合電氣圖的制圖要求看圖

電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的?？梢岳眠@些制圖知識準確看圖。

2.電氣識圖應該看什么書

電氣識圖書籍很多，你要的是強電還是弱點的

看看這本怎么樣

《輕松學電氣識圖》

叢書名：輕松學電工電子技術叢書

目錄

前言 第一章 電氣識圖概述 第一節 電氣識圖的重要性 一、電氣識圖的主要目的 二、識圖要求的相關知識 第二節 電氣識圖的基礎知識 一、電氣圖的分類 二、圖形符號和文字符號 三、項目及其代號 四、標注、注釋和標記 第三節 各種電氣工程圖畫法 一、一般規則 二、概略圖和位置類圖 三、接線圖和接線表 四、電路圖 小結 思考題第二章 電氣工程圖讀圖方法 第一節 讀圖要求 一、電氣工程讀圖概述 二、電氣讀圖的基本要求 三、電氣讀圖的基本步驟 四、讀圖應該注意的事項 第二節 電氣安裝類圖紙的讀圖 一、讀圖注意事項 二、設備安裝時的讀圖 三、設備檢修時的讀圖 第三節 電氣原理圖的讀圖 一、讀圖的方法 二、經典讀圖方法 三、邏輯代數讀圖方法 第四節 其他電氣圖紙的讀圖 一、其他功能性圖的特點 二、功能圖、邏輯功能圖和端子功能圖及其讀圖 三、功能表圖和順序表圖及其讀圖 小結 思考題第三章 供配電系統電氣讀圖 第一節 概述 一、各種不同的供配電系統 二、供配電系統的組成特點 三、電氣工程圖的主要類型 第二節 一般住宅電氣工程讀圖 一、配電系統圖的讀圖 二、平面圖的讀圖 三、其他圖的讀圖 第三節 變配電所電氣工程讀圖 一、總圖 二、二次回路圖 三、其他電氣工程圖 小結 思考題第四章 電力拖動電氣原理圖的讀圖 第一節 簡單電氣原理圖的讀圖 一、異步電動機的主電路 二、異步電動機的控制電路 三、異步電動機的輔助電路 四、直流電動機的控制線路 第二節 電氣控制線路圖讀圖 一、機床控制線路 二、起重設備控制線路 三、電梯控制線路 小結 思考題附錄 電氣簡圖常用圖形符號參考文獻

3.電氣圖的基本識圖步驟和方法有哪些

1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。

因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。

2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。

3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。 不管多么復雜的電路，幾乎都是由若干典型電路組成的。

因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。

然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。

可以利用這些制圖知識準確看圖。

4.看電氣圖應具備哪些基礎知識

一、熟悉電氣圖的有關規定讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。

二、熟悉常用電氣圖的特點各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。

例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。

在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。

5.電氣施工圖怎么看,電氣施工圖看圖識圖要點

首先打開圖紙，找到圖紙目錄。圖紙目錄上可以找到想要的圖紙?jiān)谑裁次恢茫鰣D的日期及圖幅大小。

該圖紙?jiān)O(shè)計右下角圖框，如果是藍圖就算是裝訂起來的，也會把這一塊露在外面，以便別人查找。圖框上會標明工程名稱，項目名稱，圖紙名稱，圖號，出圖比例等信息。

在圖紙的設計說明中能了解到很多信息，只有認真讀才能保證把圖紙看的通。

為了方便識別，把設計說明分成幾個部分來看。第一部分，設計依據部分。這里可以了解到工程的概況，比如建筑面積、高度等。一些設計規范標準等。

在設計說明中可以了解施工范圍、負荷等級及配電電源、該工程用的電纜電線型號，電線管型號及穿管規則、照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根據設計、施工規范施工，常用的規范要在腦中熟記，不太常用的要知道哪本規范里面有，大致在什么位置可以找到。

6.電氣施工圖如何識圖

原發布者：小小酥淡淡笑

安裝工程造價員培訓-建筑電氣施工圖的識讀與工程量計算主講：羊老師建筑電氣施工圖的識讀、基礎知識：1.常用電線：⑴裸導線：一般為架空線路的主體，輸送電能。①裸單線：TY銅質圓單線LY鋁質圓單線②裸絞線：TJ銅絞線LJ鋁絞線LGJ鋼芯鋁絞線⑵絕緣電線B—電線標稱截面（mm2）絕緣材料（V為聚氯乙烯塑料絕緣，X為橡膠絕緣）導體材料（L為鋁芯，銅芯省略）表示布線用的電線導線的性能（ZR：表示阻燃，NH表示耐火）BV：銅芯塑料絕緣線BX：銅芯橡膠絕緣線BLV：鋁芯塑料絕緣線BVV：銅芯塑料絕緣護套線BLVV：鋁芯塑料絕緣護套線例：BV—2.5BVV—4ZRBLV—25NHBX—102.電纜：多芯導線在電路中起著輸送和分配電能的作用電纜的組成：線芯、絕緣層、保護層電纜按用途可分為：⑴電力電纜：用來輸送和分配大功率電能a、聚氯乙烯絕緣聚氯乙烯護套電力電纜VVVLV例：VV22-4*120+1*50表示4根截面為120mm2和1根截面為50mm2的銅芯聚氯乙烯絕緣，鋼帶鎧裝聚氯乙烯護套五芯電力電纜。b、交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJVYJLV例：YJV22-4*120表示4根截面為120mm2的銅芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套四芯電力電纜。⑵控制電纜：用于傳輸控制電流常用控制電纜：KVVKVLV⑶通信電纜：用于傳輸信號和數據①電話電纜：HYYHYV②同軸射頻電纜：STV-75-4電纜按絕緣層可分為：油浸紙絕

7.看電氣圖應具備哪些基礎知識

一、熟悉電氣圖的有關規定

讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。

二、熟悉常用電氣圖的特點

各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。

例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。

在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。

在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。

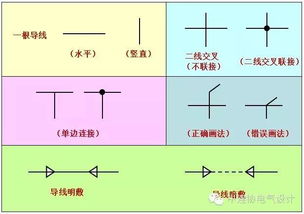

在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。

8.電工識圖快速入門

你好，我估計你現在有一個這樣的機會，所以很急。

但是這事沒有那么容易，一是要有一定的專業基礎，二是要有一定的實踐。

如果，你是電氣類的專業畢業生，這第一條基本具備了，

第二條實踐可以這樣做：

1、你可以找個懂行的人，帶你去工廠看看常見的電氣設備，并且給你大體講講。

2、你到電工工作的地方，看看常見的電氣元件，也可以到電氣市場去看看。

3、你到書店看看，是否有實踐入門的書籍。

4、先找一些簡單的圖紙看看，學習實踐一下。

5、隨著知識增多，你可以有針對性地上網搜搜相關知識。

如此，你一個月就會有較大提高。

9.怎樣快速讀懂電氣圖紙

看懂電氣圖，首先具備電工基礎知識，熟悉各種電氣設備的原理，掌握各種電氣設備的運行、控制方法，（熟知幾類典型的控制線路很有必要）；其次，要掌握電氣“工程文字”即各種電氣圖形符號、字符符號等。

識讀電路圖的步驟1、先閱讀設備說明書了解設備的機械結構、電氣傳動控制方式以及設備元件的分布等。2、認真閱讀圖紙說明了解設計內容和施工要求，以便抓住識讀電路圖的要點。

3、認真查閱標題欄了解電氣圖的名稱及標題欄中的內容，同時也了解該電氣圖的相關內容。4、識讀電路圖對于復雜的電路圖，為了系統地、清晰地描述，常常會給出功能圖（或功能描述）和邏輯圖，首先要看懂功能圖和邏輯圖，然后按功能將電路圖劃分條塊，按每個功能區塊基本要求：1）從簡單到復雜，循序漸進地看圖：從看簡單的電路開始，搞清每一個電氣符號的含義，明確每一個電氣元件的作用，理解電路的工作原理，為看復雜電氣圖打下基礎。

2）應具有電工學、電子技術的基礎知識：要掌握電工學和電子技術理論，掌握電動機、變壓器、開關等電氣元器件的原理。3）要熟記和會用電氣圖形符號和字符符號：電氣圖是由圖形符號和字符符號組成的。

圖形符號和字符符號很多，從個人專業出發熟讀背會本專業的圖形符號和字符符號，然后逐步擴大，就能讀懂更多的電路圖。4）熟悉各類電氣圖的典型電路：一些典型的電路要熟悉，典型電路認識多了，可以觸類旁通、舉一反三。

5）了解涉及電氣圖的有關標準和規程：看圖的目的是用來指導施工、安裝，指導運行、維修和管理。有些技術要求不一定都在圖紙上標注出來，而是按國家標準或技術規程規范做出明確規定的。

看圖的一般步驟1）看主回路：從下往上看，即先從用電設備開始，經電氣元件，順序地往電源端看。2）看控制回路：從上往下看，從左向右看。

要注意控制回路右側的功能標注。結合主回路和控制回路，動態地將控制回路和主回路的動作順序關系搞清楚。

結合幾個典型線路圖進行講解。

10.建筑電氣平面圖識圖詳解：如何看建筑電氣

電氣設計平面圖主要用來表示電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。

1、看建筑物概況

樓層、每層房間數目、墻體厚度、門窗位置、承重梁柱的平面結構。

2、看各支路用電器的種類、功率及布置

比如：圖中燈具標注的—般內容有，燈具數量；燈具類型；每盞燈的燈泡數；每個燈泡的功率及燈泡的安裝高度等。

3、看導線的根數和走向

各條線路導線的根數和走向，是電氣平面圖主要表現的內容。比較好的閱讀方法是： 首先了解各用電器的控制接線方式，然后再按配線回路情況將建筑物分成若干單元，按“電源一導線一照明及其它電氣設備”的順序?qū)⒒芈愤B通。

4、看電氣設備的安裝位置

由定位軸線和圖上標注的有關尺寸可直接確定用電設備、線路管線的安裝位置，并可計算管線長度。

5、防雷平面圖識讀方法

防雷平面圖是指導具體防雷接地施工的圖紙。通過閱讀，可以了解工程的防雷接地裝置所采用設備和材料的型號、規格、安裝敷設方法、各裝置之間的聯接方式等情況，在閱讀的同時還應結合相關的數據手冊、工藝標準以及施工規范，從而對該建筑物的防雷接地系統有一個全面的了解和掌握。
