林業地形圖使用(林業地形圖常用圖例有哪些,如何識別)

1.林業地形圖常用圖例有哪些,如何識別

1、林業地圖常用圖例：

2、林業地圖圖例識別方法：

(1)林業地圖幾個基本要素，圖紙的方向?yàn)樯媳毕履献笪饔覗|。圖中的連續曲線為等高線，表示地形中同一高度的點的連線。所標注的數字，為海拔高度（有些二類圖還標注一些樹種、造林年份、面積等，但這些不是原圖的數據、標示）。一般在圖紙的右邊框外或右下角有圖表示意圖，如房屋用矩形陰影表示，水田用禾苗表示，小路用虛線表示等。還有圖紙比例，通常林業用圖為1:10000，等高線高差為5米。這就表示實際地形的100米的東西，在圖紙上只有1厘米。等高線的等高距是5米，線越密表示地形越陡峭，線間距越疏表示地形越平緩。

(2)實地用圖的時候，首先要對準方向，根據太陽、指南針等確定方位，把圖紙擺放對應的方向。在高處概覽周邊地形，找出大而明顯的地物地貌特征，并在圖紙上找出對應的圖形，再慢慢推算自己的位置等。

總之，林業判圖也是熟能生巧的工作，實踐多了就能快速準確的使用林業地圖。

2.地形圖基本知識及使用

去百度文庫，查看完整內容>內容來自用戶：jiyudian11地圖學基礎知識1.什么是地圖？地圖是按照一定的法則，有選擇地以二維或多維形式與手段在平面或球面上表示地球（或其它星球）若干現象的圖形或圖像，它具有嚴格的數學基礎、符號系統、文字注記，并能用地圖概括原則，科學地反映出自然和社會經濟現象的分布特征及其相互關系。

2、什么是數字地圖？數字地圖是存儲在計算機的硬盤、軟盤、光盤或磁帶等介質上的，地圖內容是通過數字來表示的，需要通過專用的計算機軟件對這些數字進行顯示、讀取、檢索、分析。3、什么是柵格圖？柵格圖是基于一套行列組成的方格數據模型，使用一組方格描述地理要素，每一個方格的值代表一個現實的地理要素。

柵格數據適合于做空間分析和圖象數據格式的存儲，不適合做不連續的數據處理。4、什么是數字柵格地圖（DRG）？數字柵格地圖（DRG）是紙質地圖的柵格數字化產品。

每幅圖經掃描、幾何糾正、圖幅處理與數據的壓縮處理，形成在內容、精度和色彩上與地圖保持一致的柵格文件。5、什么是柵格圖像？柵格圖像，也稱光柵圖像，是指在空間和亮度上都已經離散化了的圖像。

我們可以把一幅柵格圖像考慮為一個矩陣，矩陣中的任一元素對應于圖像中的一個點，而相應的值對應于該點的灰度級，數字矩陣中的元素叫做像素。大地坐標系是大地測量中以參考橢球面為基準面建立起來的坐標系。

地面點的位置用大地經度、大地緯度和大地高度表示。大地坐標系的確立包括選擇一個橢球、對橢球進行定位和確定大地起算數據。

一個形狀、。

3.如何識別林業地形圖

1、林業地圖幾個基本要素，圖紙的方向?yàn)樯媳毕履献笪饔覗|。

圖中的連續曲線為等高線，表示地形中同一高度的點的連線。所標注的數字，為海拔高度（有些二類圖還標注一些樹種、造林年份、面積等，但這些不是原圖的數據、標示）。

一般在圖紙的右邊框外或右下角有圖表示意圖，如房屋用矩形陰影表示，水田用禾苗表示，小路用虛線表示等。還有圖紙比例，通常林業用圖為1:10000，等高線高差為5米。

這就表示實際地形的100米的東西，在圖紙上只有1厘米。等高線的等高距是5米，線越密表示地形越陡峭，線間距越疏表示地形越平緩。

2、實地用圖的時候，首先要對準方向，根據太陽、指南針等確定方位，把圖紙擺放對應的方向。在高處概覽周邊地形，找出大而明顯的地物地貌特征，并在圖紙上找出對應的圖形，再慢慢推算自己的位置等。

總之，林業判圖也是熟能生巧的工作，實踐多了就能快速準確的使用林業地圖。

4.林業地形圖如何與地形對起來

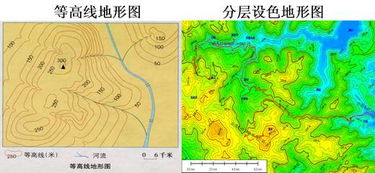

需要了解等高線反映的幾種典型地形地貌，就能夠看懂等高線地形圖了：

①山頂：等高線閉合，且數值從中心向四周逐漸降低。

②盆地或洼地：等高線閉合，且數值從中心向四周逐漸升高如果沒有數值注記，可根據示坡線來判斷：（示坡線——為垂直于等高線的短線）。

③山脊：等高線凸出部分指向海拔較低處。等高線從高往低突，就是山脊。

④山谷：等高線凸出部分指向海拔較高處。等高線從低往高突，就是山谷。

⑤鞍部：正對的兩山脊或山谷等高線之間的空白部分。

⑥緩坡與陡坡及陡崖：等高線重合處為懸崖。等高線越密集處，地形越陡峭；等高線越稀疏處，坡度越舒緩。

5.林業的基本知識

林業常識 一、森林生態 森林資源：森林資源包括森林、林木、林地以及依托森林、林木、林地生存的野生動物、植物和微生物。

森林：包括喬木林和竹林。 林木：包括樹木和竹子。

林地：包括有林地、疏林地、灌木林地、未成林造林地、苗圃地、無立木林地、宜林荒山荒地和輔助生產林地。 有林地：包括喬木林地和竹林地。

1、喬木林地：喬木是指具有明顯直立的主干，通常高在 3米以上，又可按高度不同分為大喬木、中喬木和小喬木。由郁閉度0.2以上（含0.2）的喬木樹種（含喬木經濟樹種）組成的片林或林帶，連續面積大于1畝的林地稱為喬木林地。

2、竹林地：由胸徑2厘米（含2厘米）以上的竹類植物構成，郁閉度0.2以上的林地。 疏林地：由喬木樹種組成，郁閉度0.10~0.19的林地及人工造林3年、飛播造林5年后，保存株數達到合理株數的41%~79%的林地；或低于有林地劃分的株數標準，但達到該標準株數40%以上的天然起源的林地。

灌木林地：灌木是指不具主干，由地面分出多數枝條，或雖具主干而其高度不超過3米。由灌木樹種（含經濟灌木樹種）或因生境惡劣矮化成灌木型的喬木樹種以及胸徑小于2厘米的小雜竹叢組成的稱灌木林地。

灌木林地又分國家特別規定的灌木林地和其他灌木林地；國家特規灌木林地是指喬木生長線以上的灌木林地、林種為經濟林的灌木林地和巖石裸露40%以上、石漠化或紅色荒漠化嚴重、專為防護作用的灌木林地；其他灌木林地是指國家特別規定以外的灌木林地。 未成林造林地：包括人工造林（3年內）未成林地和封育（5年內）未成林地。

苗圃地：固定的林木花卉、育苗用地。 無立木林地：包括采伐跡地、火燒跡地和其他無立木林地。

宜林地：經縣級以上人民政府規劃為林地的土地。包括宜林荒山荒地、宜林沙荒地、其他宜林地。

輔助生產林地：直接為林業生產服務的工程設施與配套設施用地。 林木：生長在林內達到林冠層的喬木樹種。

林木的樹干比孤立木通直、高大，能產生圓滿度較好的原木，它是構成森林產量的主體，是經營和利用森林的主要對象。 森林分類：森林分為以下5類： （1）防護林：以防護為主要目的的森林、林木和灌木叢，包括水源涵養林，水土保持林，防風固沙林，農田、牧場防護林，護岸林，護路林； （2）用材林：以生產木材為主要目的的森林和林木，包括以生產竹材為主要目的的竹林； （3）經濟林：以生產果品，食用油料、飲料、調料，工業原料和藥材等為主要目的的林木； （4）薪炭林：以生產燃料為主要目的的林木； （5）特種用途林：以國防、環境保護、科學試驗等為主要目的的森林和林木，包括國防林、實驗林、母樹林、環境保護林、風景林，名勝古跡和革命紀念地的林木，自然保護區的森林。

森林起源：亦稱林分起源或林分成因。指森林形成的方式，也就是森林的繁殖方式。

具體分為兩種情況：①林分最初形成時的起源。因起源于天然繁殖或人工種植，有天然林與人工林之分。

②林木的形成，由于繁殖方法的不同，可將森林起源分為實生林和無性繁殖林兩類。 人工林：由人工播種、栽植或扦插而形成的森林。

天然林：由天然下種或萌芽而形成的森林。 原始森林：從來未經人工采伐和培育的天然森林。

次生林：是指原始森林或人工林經過人為的或自然的因素破壞之后，未經人為的合理經營，而借助自然的力量恢復起來的一類森林。 植被：各種各樣的植物成群生長，種類聚集，群落交織，就像綠色的繡花被一樣把大地緊緊包裹起來，這一層生氣蓬勃、千變?nèi)f化的植物覆蓋層，就叫做植被。

植物群落：植被并不是雜亂無章的拼湊，而是在一定地段的自然環境條件下，由一定的植物種類結合在一起，成為一個有規律的組合。每一個這樣的組合單位，就叫做一個植物群落。

生物多樣性：生物多樣性是指多種不同的動植物群落類型、數量及它們之間的關系。森林是陸地上生物最多樣、最豐富的生態系統，是動植物和微生物的自然綜合體，所以保護森林就是直接和間接保護生物多樣性。

生態環境：生態環境是指影響人類生存與發展的水資源、土地資源、生物資源以及氣候資源數量與質量狀況的總稱。生態環境亦可簡稱環境。

生態環境建設：生態環境建設是指運用生態系統原理，根據不同層次、不同水平、不同規模的生態建設任務，模擬設計最優化的人工生態系統，按模型進行生產，以取得預期的最佳生態效益和經濟效益。 林業生態環境建設：是指從國土整治的全局和國家可持續發展的需要出發，以維持和再造良性生態環境以及維護生物多樣性和具代表性的自然景觀為目的，在一個地域或跨越一個地區范圍內，建設有重大意義的防護林體系、自然保護區和野生動植物保護等項目，并管護好現有的森林資源。

林分：內部特征大體一致，而與臨近地段又有明顯區別的一片林子。一個林區的森林，可以根據樹種組成、森林起源、林相、林齡、疏密度、地位級及其他因子的不同，劃分成不同的林分。

立木：包含兩層意思：①形成森林主要部分的樹木的總和；②林地上未伐倒的生活著的樹木。 樹種組成：指森林中的林木是由哪些樹種所組成的。

優勢樹種：在一個林分內，數量最多的（。

6.地形圖應用的基本內容有哪些

地形圖應用的基本內容：

1、確定圖上點的坐標。

2、確定兩點間的水平距離。

3、確定兩點間直線的坐標方位角。

4、確定點的高程；確定兩點間直線的坡度。

5、按規定的坡度選定等坡路線；繪制已知方向縱斷面圖。

6、確定匯水面積的邊界線等。

地形圖（topographic map）指的是地表起伏形態和地理位置、形狀在水平面上的投影圖。具體來講，將地面上的地物和地貌按水平投影的方法（沿鉛垂線方向投影到水平面上），并按一定的比例尺縮繪到圖紙上，這種圖稱為地形圖。

7.地形圖應用的基本內容

在工程建設規劃設計時，往往要用解析法或圖解法在地形圖上求出任意點的坐標和高程，確定兩點之間的距離、方向和坡度，利用地形圖繪制斷面圖等，這就是用圖的基本內容。

一、確定圖上點的坐標如圖9-3，欲求A點的坐標，先過A點作坐標格網的平行線，分別與格網的縱橫線相交于e,f和g,h，再用直尺量出ag,ae圖上長度，設比例尺分母為M，則A點坐標為建筑工程測量若精度要求較高，則應考慮圖紙伸縮變形的影響，此時還應量出ab、ad的圖上長度，則A點坐標為建筑工程測量式中：l——理論長度10cm所代表的實地長度；x,y——點的坐標。二、確定兩點間的水平距離如圖9-3，欲確定A,B間的水平距離，可用兩種方法求得。

圖9-3 地形圖的應用1.直接量測（圖解法）用卡規在圖上直接卡出線段長度，再與圖示比例尺比量，即可得其水平距離。也可以用刻有毫米的直尺量取圖上長度dAB并按比例尺（M為比例尺分母）換算為實地水平距離，即DAB=dAB·M (9-3)或用比例尺直接量取直線長度。

2.解析法按（9-2）式，先求出A,B兩點的坐標，再根據A,B兩點坐標由公式計算建筑工程測量三、確定兩點間直線的坐標方位角1.圖解法如圖9-3，欲求AB坐標方位角αAB，可過A點作格網平行線，指向北方向，用量角器直接量取北方向與直線AB的夾角，即得αAB值。若要量得準確一些，可再過B點作一格網平行線，用量角器量出αBA，取αAB和αBA的平均值作為最后結果，即建筑工程測量2.解析法按（9-2）式，先求出A,B兩點的坐標，然后按下式計算的AB坐標方位角αAB，即建筑工程測量當直線較長時，解析法可取得較好的結果。

四、確定點的高程如圖9-4，若A點恰好位于某等高線上，則等高線的高程即是A點的高程。若M點位于兩等高線之間，則可過M點畫一直線，此直線應正交于等高線，交兩相鄰等高線于P,Q兩點，分別量出PM和MQ的長度，則M點的高程按下式比例內插求得建筑工程測量式中：h——等高距；HP——通過P點的等高線高程。

五、確定兩點間直線的坡度圖9-4 確定點的高程在地形圖上求得兩點間直線的水平距離D及其兩點間高差h后，則可根據下式求得該直線之坡度i，即建筑工程測量式中：Δh——兩點間高差；d——圖上量得的兩點間相應距離；M——地形圖比例尺的分母。i有正負號，正號表示上坡，負號表示下坡，常用百分率或千分率表示。

如圖9-4中的P,Q兩點，其高差為1m，圖上量得兩點間水平距離為1cm，地形圖比例尺為1:1000，則PQ線的地面坡度為建筑工程測量如果兩點間的距離較長，中間通過疏密不等的等高線，則上式所求地面坡度為兩點間的平均坡度，或兩點在空間連線的坡度。六、按規定的坡度選定等坡路線圖9-5 選定等坡路線如圖9-5，要從A向山頂B選一條公路的路線。

已知等高線的基本等高距為h=5m，規定坡度i=5%，則路線通過相鄰等高線的平距應該是 。在1:10000圖上平距應為1cm，用分規以A為圓心，1cm為半徑，作圓弧交55m等高線于1或1′。

再以1或1′為圓心，按同樣的半徑交60m等高線于2或2′。同法可得一系列交點，直到B。

把相鄰點連接，即得兩條符合于設計要求的路線的大致方向。然后通過實地踏勘，綜合考慮選出一條較理想的公路路線。

由圖中可以看出，A—1′—2′—3′…線路的線形，不如A—1—2—3…線路線形好。七、繪制已知方向縱斷面圖如圖9-6，繪制折線AB 斷面。

將折線與圖上等高線交點用1,2,3，…標明；將1mm方格紙放在地形圖的下方，在紙上畫一直線PQ作為斷面圖的橫坐標軸，代表水平距離，縱坐標軸AH代表高程；將地形圖上折線與等高線相交的各點，按水平距離的比例尺轉繪到PQ線上，再從PQ線上這些點作垂線，按規定的高程比例尺（一般為距離比例尺的10倍或20倍）確定這些點的相應高度，最后用折線或平滑曲線連接這些高程點，即得AB折線的斷面圖。圖9-6 繪制縱斷面圖八、確定匯水面積的邊界線當在山谷或河流修建大壩、架設橋梁或敷設涵洞時，都要知道有多大面積的雨水匯集在這里，這個面積稱為匯水面積。

匯水面積的邊界是根據等高線的分水線（山脊線）來確定的。如圖9-7，通過山谷，在MN處要修建水庫的水壩，就須確定該處的匯水面積，即由圖中分水線（點劃線）AB,BC,CD,DE,EF與FA線段所圍成的面積；再根據該地區的降雨量就可確定流經該處的水流量。

這是設計橋梁、涵洞或水壩容量的重要數據。圖9-7 確定匯水面積邊界線。

8.地形圖應用的基本內容是什么

地形圖是國土整治、資源勘察、城鄉規劃、土地利用、工程設計等工作所需的重要資料，從地形圖上可以獲取地物、地貌、居民點、水系、交通、管線、農林等多方面的信息，作為規劃、設計的依據。

對于以圖紙為介質的地形圖的應用有以下一些基本方法： （一）點位的坐標量測 在大比例尺地形圖上都有縱、橫坐標方格網，或在方格的交點處繪一“十”字線。 如圖13—8—1所示，從圖上求A點的坐標時，通過A點作坐標格網的平行線mn、op，量出mA和oA的長度，則A點坐標為： xA=x0十mA yA=y0+oA (13-8-1) 式中x0 ,y0為A點所在方格西南角點坐標（500,1200）。

如果考慮圖紙伸縮的影響，則還需量出mn和op的長度。設坐標格網的理論長度為 l（一般為l0cm），則A點坐標為： xA=x0十mAl/mn yA=y0+oAl/op (13-8-2) （二）兩點間水平距離量測 從圖上確定A、B兩點間的水平距離可以按兩點從圖上量得的坐標值用下式計算： DAB=((xB-xA)2+(yB-yA)2)1/2 (13-8-3) 如果兩點的坐標是按（13-8-2）式計算而得，測量得的水平距離也不受圖紙伸縮的影響。

當要求不高時，兩點間的距離可以用比例尺從圖上直接量取。 （三）直線的坐標方位角量測 欲求直線AB的坐標方位角 αAB，先從圖上量測A、B點的坐標，用坐標反算公式計算： 要求不高時，可以通過A點作X軸的平行線，然后用量角器直接從圖上量取。

（四）點位的高程及兩點間坡度量測 從等高線地形圖上可以求某點的高程。如果所求點恰好位于等高線上，則該點高程即等高線的高程；如果所求點位于兩根等高線之間，則可按平距與高差的比例關系求得其高程。

在地形圖上求得相鄰兩點間的水平距離D和高差h（求得兩點的高程相減），可以按 下式計算兩點間的坡度： 對于以磁盤為介質的數字化地形圖，則上述這些在紙質地形圖上的數據量測方法可以大為簡化，且不受地形圖比例尺精度和圖紙伸縮的影響而可以得到基本上相當于測量精度的有關數據。 例如用AutoCAD2000或2004系統軟件，打開某地形圖的圖形文件，使顯示于屏幕；利用目標捕捉（SNAP）功能，用坐標量測（ID）命令，可以同時量得圖上某點的平面坐標（x,y）或三維坐標（x,y,H）；用距離量測（DIST）命令可以量得兩點間的水平距離、高差和方位角。
