開關柜電柜(哪位知道高低壓配電柜)
1.哪位知道高低壓配電柜基礎知識
高低壓配電柜基礎知識問答
1、低壓配電設備主要產品：
低壓配電屏、開關柜、開關板、照明箱、動力箱和電動機控制中心。
2、電控設備和配電設備產品的主要區別：
電控設備功能以控制為主，配電設備的功能則以傳輸為主。
3、影響觸電對人體危害程度的因素有哪些？
電流的大小、電流的持續時間、電流的流經途徑、人體的電阻及電流的頻率等因素。
4、觸電的類型？
直接觸電、間接觸電、感應電壓電擊、雷電電擊、靜電電擊。
5、在電氣設備工作，保證安全的組織措施有哪些？
工作票制度 、操作票制度 、清查現場和全面交底制度 、工作許可制度 、工作監護制 、工作間斷和工作轉移制度 和 工作終結和送電制度 。
6、變電站（所）常用直流電源有哪些？
蓄電池、硅流和電容儲能。
7、哪些電氣設備必須進行接地或接零保護？
①、發電機、變壓器、電動機、高低壓電器和照明器具的底座和外殼；②、互感器的二次線圈；③、配電盤和控制盤的框架；④、電動設備的傳動裝置；⑤、屋內外配電裝置的金屬架構，混凝土架和金屬圍欄；⑥、電纜頭和電纜盒外殼，電纜外皮與穿線鋼管；⑦、電力線路的桿塔和裝在配電線路電桿上的開關設備及電容器。
8、高壓設備發生接地故障時，人體接地點的安全距離是多少？
室內應大于4 m，室外應大8 m。
2.高壓柜基礎一般是用什么
高壓開關柜、成套低壓配電柜及動力開關柜安裝一、工藝流程二、材料供應及注意事項本工程高壓開關柜型號為KYN28，共14面，其中斷路器柜9面，電壓互感器柜4面，翻線柜1面。

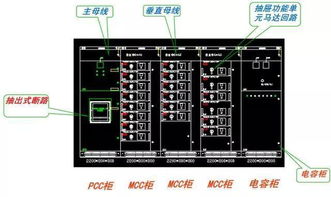

本工程中所有低壓配電柜按設計要求均選用GCS型，共計38面。其中電容柜6面。
此型配電柜結構緊湊，防護性能強。產品訂貨應選用原兩部定點認證廠家，設備訂貨宜按排在具備安裝條件時到貨，設備進場后，應存放在現場設備庫內，邀請甲方共同進行開箱檢查，制造廠的技術文件應齊全，型號、規格應符合設計要求，附件備件齊全。
柜體外觀應無損傷及變形，油漆完整無損，柜內部電器裝置及元件、絕緣瓷件齊全，無損傷及裂紋等缺陷。三、安裝前準備在安裝前先落實土建如下工作是否已經完成：（一）、屋頂、樓板是否已施工完成，屋面、地面是否有滲漏現象；（二）、配電房、設備房的室內裝飾工程是否已全面完成；（三）、各類預埋件是否已安裝完成，是否符合設備安裝條件；（四）、房間門窗是否安裝完成；（五）、設備安裝開始后不能再進行施工的其它工序是否全部完成。
高低壓柜安裝時，用叉車沿地下一層汽車坡道運到變配電室的最近距離后，改用人工倒鏈倒運，動力柜可用人力搬運，搬運過程中要固定牢靠，以防受力不均，柜體變形或損壞部件。五、基礎型鋼制作安裝根據圖紙要求，柜成排排列，安裝在基礎型鋼上，配電室選用槽10的型鋼。
制作時先將有彎的槽鋼矯平矯直，再按圖紙要求預制加工好基礎型鋼，并進行除銹?；A(chǔ)型鋼制好后，按圖紙所標位置配合土建工程進行預埋。
安裝基礎槽鋼時，應用水平尺找平、找正。基礎槽鋼安裝的不平直度及水平度，每米長時應小于1mm，全長時應小于5mm。
埋設的配電柜的基礎槽鋼應做良好的接地。根據設計要求接地扁鋼，兩端分別與接地網進行焊接，焊接面為扁鋼寬度的2倍。
槽鋼上安裝柜體，柜找正時，柜與槽鋼之間采用0。5mm鐵片進行調整，但每處墊片最多不能超過3片。
找平找正后，應盤面一致，排列整齊，柜與柜之間與柜體與側擋板均應用螺栓擰緊，柜之間接縫處的縫隙應小于2mm 柜基礎槽鋼的頂部與側面接縫處的允許安裝偏差如表：項 目 允 許偏 差 檢 驗方 法1 基 礎型 鋼 頂部平直度 每米（全長） 1(5) 各抽查5處。 拉吊線尺量或用塞尺測量。
每項各檢測一點2 側面平直度 每米（全長） 1(5) 3 柜盤安裝 每米垂直度 1。 5 4 盤頂垂直度 相鄰兩盤 2 成排 5 5 盤面平整度 相鄰兩盤 1 成排 5 6 盤間接縫 2 柜的接地應牢固良好。
每臺柜宜單獨與基礎型鋼做接地連接，每臺柜從后面左下部的基礎型鋼側面焊上鼻子，用不小于6mm2銅導線與柜上的接地端子連接牢固。各柜之間采用母線連接，母線矯正、下料、加工、安裝涂色刷油等均采用規范要求。
配電柜就位后一律采用螺栓與基礎槽鋼壓接固定，嚴禁直接焊接。 配電柜單獨排列或成排排列時，其垂直度、水平度偏差以及盤面偏差和盤柜間接縫的總體偏差應滿足下表要求：序 號 項 目 允許偏差1 垂直度（每米） 2 水平度 相鄰兩盤頂部 成排盤頂部 3 盤面偏差 相鄰兩盤邊 成排盤面 4 盤 間 接 縫 本工程中所有的配電柜內均分設工作零母排（N）及保護零母排（PE）以便分別壓接工作零線、保護零線，配電柜的門不論門上是否有電器元件一律采用黃、綠雙色軟線與柜內PE母排連接。
六、注意事項本工程選用GCS型抽屜式低壓配電柜。在柜體安裝前應注意檢查以下各點，以保證使用要求：（一）、抽屜推拉應靈活輕便，無卡阻、碰撞現象，同種規格的抽屜之間能靈活互換。
（二）、抽屜的機械聯鎖及電氣聯鎖裝置應動作正確可靠，在斷路器分閘后隔離開關才能分開。 （三）、動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密，以保證大電流通過觸頭不會過熱。
同時，抽屜與柜體間的二次回路連接插件亦能保持良好的接觸。（四）、抽屜與柜體間的接觸及柜體與框架間的接觸應良好，抽屜與柜體間接地觸頭應緊密。
當抽屜推入時，接地觸頭應比主觸頭先接觸閉合，拉出時則相反。低壓配電柜的訂貨安裝應綜合考慮與外部設備的連接，如與封閉式母線、電纜橋架的連接等，柜內預留的連接銅排相序應與母線槽相配合，相間距一致，電纜進入柜內與柜體之間的密封處理一律采用寶塔型橡膠密封圈，并在進入柜體之前將電纜固定牢靠，以防重力作用損壞柜體內銅排及電器配件等。
柜內母線電器安裝中，不同相的裸露載流部分之間及裸露載流部分與非絕緣的金屬柜架之間的電氣間隙應不小于20mm，如不能滿足此要求，必須采取絕緣防護措施七、試驗調整：（一）、試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、高壓斷路器等。 （二）、調整內容：過流繼電器、時間繼電器、信號繼電器調整及機械連鎖調整。
（三）、絕緣搖測：用500伏搖表在端子板處測試每條回路的電阻，其值必須大于0。5兆歐。
（四）、二次回路如有晶體管，集成電路，電子元件時，該部位的檢查不準使用搖表，應使用萬用表。 （五）、接通臨時控制電源和操作電源，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作。
八、送電運行及驗收（一。
3.高壓開關柜基礎知識培訓試題有木啊
一、填空題（每空5分，共50分）1、高壓開關柜按照安全等級分為：鎧裝式 、間隔式 和箱式。
2、高壓開關柜的互感器包括：電流互感器、電壓互感器 和 零序互感器 。3、電壓互感器V-V 接線一般用于計量或只提供電壓或需要提供電源 的場合；電壓互感器Y-Y 接線一般用于有微機保護的配電系統中，提供零序電壓時用 的場合。
4、高壓開關柜按柜內主元件的種類可分為： 斷路器柜、F-C回路開關柜、環網柜。5、接地開關的選擇應考慮： 額定電壓、額定絕緣水平、額定短時耐受電流 、額定峰值耐受電流、短路關合電流。
二、問答題（1）高壓開關柜中常說的“五防”設計，主要是哪五種防護措施的設計要求？（25分）答：1、防止帶負荷分、合隔離開關和隔離插頭；2、防止誤分、誤合斷路器、負荷開關和接觸器；3、防止接地開關處在合閘位置時關合斷路器、負荷開關等；4、防止帶電誤合接地開關；5、防止誤入帶電間隔（2）從滅弧裝置的設置上來闡述隔離開關、負荷開關、斷路器三種元件的不同之處（15分） 答：隔離開關無滅弧裝置，沒有快速分?jǐn)嘌b置；負荷開關有簡單滅弧裝置，有快速分?jǐn)嘌b置；有完善的滅弧裝置。3、從下圖的高壓開關柜KYN28-12的一次方案圖中，說明圖示部分所代表一次元件的名稱。
（10分）答：1代表斷路器；2代表電流互感器3代表接地開關4代表帶電顯示裝置及傳感器。
4.我想學習配電柜設計,可是先前沒有任何的基礎
電工基礎
對電工基礎知識要有深刻認識 知道什么東西干什么用什么原理 以及常用計算方法等
電力拖動
電工識圖 知道圖紙上的符號代碼代表什么實際物體 多拆幾個實物看看內部結構 用法 安裝方式 從簡單的自鎖電路開始 一步一步試著做就行 沒有書的話可以想到什么就百度一下
以上這些只能裝配現已有控制原理的電盤 要想能設計那要看你想能設計到哪種水平的控制了
一般的繼電接觸器線路都是以自鎖為核心擴展的 所以一定要明白這一最簡單最經典的電路
比較麻煩的自動化控制 你要有一定耐心 入門比一般電路難得多 核心器件以plc為主
有時候涉及溫度 壓力 速度 很多特殊工程量 或許會用到變頻器 智能儀表 步進伺服 觸摸屏甚至是電腦組態等 著一些是學不完的 要精通一個品牌 其余的大同小異 再不會的查資料
5.高壓開關柜基礎知識培訓試題有木啊
一、填空題（每空5分，共50分）
1、高壓開關柜按照安全等級分為：鎧裝式 、間隔式 和箱式。
2、高壓開關柜的互感器包括：電流互感器、電壓互感器 和 零序互感器 。
3、電壓互感器V-V 接線一般用于計量或只提供電壓或需要提供電源 的場合；電壓互感器Y-Y 接線一般用于有微機保護的配電系統中，提供零序電壓時用 的場合。
4、高壓開關柜按柜內主元件的種類可分為： 斷路器柜、F-C回路開關柜、環網柜。
5、接地開關的選擇應考慮： 額定電壓、額定絕緣水平、額定短時耐受電流 、額定峰值耐受電流、短路關合電流。
二、問答題
(1)高壓開關柜中常說的“五防”設計，主要是哪五種防護措施的設計要求？（25分）
答：1、防止帶負荷分、合隔離開關和隔離插頭；
2、防止誤分、誤合斷路器、負荷開關和接觸器；
3、防止接地開關處在合閘位置時關合斷路器、負荷開關等；
4、防止帶電誤合接地開關；
5、防止誤入帶電間隔
(2)從滅弧裝置的設置上來闡述隔離開關、負荷開關、斷路器三種元件的不同之處（15分）
答：隔離開關無滅弧裝置，沒有快速分?jǐn)嘌b置；負荷開關有簡單滅弧裝置，有快速分?jǐn)嘌b置；有完善的滅弧裝置。
3、從下圖的高壓開關柜KYN28-12的一次方案圖中，說明圖示部分所代表一次元件的名稱。（10分）
答：1代表斷路器；
2代表電流互感器
3代表接地開關
4代表帶電顯示裝置及傳感器
