焊接電路安裝(電路板焊接的注意事項)

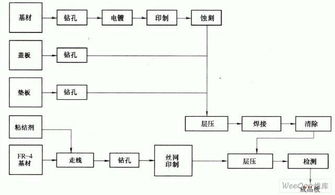

1.電路板焊接的注意事項
1、拿到PCB裸板后首先應進行外觀檢查，看是否存在短路、斷路等問題，然后熟悉開發板原理圖，將原理圖與PCB絲印層進行對照，避免原理圖與PCB不符。
2、PCB焊接所需物料準備齊全后，應將元器件分類，可按照尺寸大小將所有元器件分為幾類，便于后續焊接。需要打印一份齊全的物料明細表。在焊接過程中，沒焊接完一項，則用筆將相應選項劃掉，這樣便于后續焊接操作。
焊接之前應采取戴靜電環等防靜電措施，避免靜電對元器件造成傷害。焊接所需設備準備齊全后，應保證烙鐵頭的干凈整潔。初次焊接推薦選用平角的焊烙鐵，在進行諸如0603式封裝元器件焊接時烙鐵能更好的接觸焊盤，便于焊接。當然，對于高手來說，這個并不是問題。
3、挑選元器件進行焊接時，應按照元器件由低到高、由小到大的順序進行焊接。以免焊接好的較大元器件給較小元器件的焊接帶來不便。優先焊接集成電路芯片。
4、進行集成電路芯片的焊接之前需保證芯片放置方向的正確無誤。對于芯片絲印層，一般長方形焊盤表示開始的引腳。焊接時應先固定芯片一個引腳，對元器件的位置進行微調后固定芯片對角引腳，使元器件被準確連接位置上后進行焊接。
5、貼片陶瓷電容、穩壓電路中穩壓二極管無正負極之分，發光二極管、鉭電容與電解電容則需區分正負極。對于電容及二極管元器件，一般有顯著標識的一端應為負。
在貼片式LED的封裝中，沿著燈的方向?yàn)檎?負方向。對于絲印標識為二極管電路圖封裝元器件中，有豎線一端應放置二極管負極端。
6、焊接過程中應及時記錄發現的PCB設計問題，比如安裝干涉、焊盤大小設計不正確、元器件封裝錯誤等等，以備后續改進。
7、焊接完畢后應使用放大鏡查看焊點，檢查是否有虛焊及短路等情況。
8、電路板焊接工作完成后，應使用酒精等清洗劑對電路板表面進行清洗，防止電路板表面附著的鐵屑使電路短路，同時也可使電路板更為清潔美觀。
擴展資料
影響印刷電路板可焊性的因素主要有：
(1)焊料的成份和被焊料的性質。 焊料是焊接化學處理過程中重要的組成部分，它由含有助焊劑的化學材料組成，常用的低熔點共熔金屬為Sn-Pb或Sn-Pb-Ag。
其中雜質含量要有一定的 分比控制，以防雜質產生的氧化物被助焊劑溶解。焊劑的功能是通過傳遞熱量，去除銹蝕來幫助焊料潤濕被焊板電路表面。一般采用白松香和異丙醇溶劑。
(2)焊 接溫度和金屬板表面清潔程度也會影響可焊性。溫度過高，則焊料擴散速度加快，此時具有很高的活性，會使電路板和焊料溶融表面迅速氧化，產生焊接缺陷，電路 板表面受污染也會影響可焊性從而產生缺陷，這些缺陷包括錫珠、錫球、開路、光澤度不好等。
參考資料來源：百度百科-電路板焊接
2.電路安裝要注意些什么?
1.電線、套管等產品必須是符合相關標準的合格產品。
2.導線在管內不得有接頭和扭結，接頭處須加底盒，方便以后維修。 3.安裝高度小于2.4米的燈具金屬外殼必須做保護接地，衛生間一定要選用防水插座。
4.廚房和衛生間的接頭建議要做防水處理，可以用高壓自粘防水膠帶和黑膠布。 5.空調、普通插座、照明等獨立回路嚴禁混用，每個獨立回路須帶漏電保護裝置。
6.電源線等強電不得與電視線、電話線及網線等弱電裝入同一個管道內。 7.開關、插座安裝牢固，位置正確，蓋板端正，緊貼墻面，四周無縫隙。
8.重量超過3公斤的燈具，一定要固定在螺栓或預埋吊勾上，禁止使用木楔固定。
3.電路安裝應該注意些什么?
在家裝電路施工中特別需要關注以下幾點：一、施工人員應具有當?shù)貏趧?dòng)部門核發的在有效期內的崗位操作證書。
二、所使用的材料應是國標產品，或具有安全認證標志（北京地區為長城標志），以確保安全使用壽命。三、施工應嚴格執行規范和工藝標準。
進行各種線路移位改造時，應首先確定線路終端插座的位置，并在墻面標畫出準確的位置和尺寸，然后向就近的同類插座引線，引線的方法是：如果插座在墻的上部，在墻面垂直向上開槽，至墻的頂部安裝裝飾角線的安裝線內；如果是在墻的下部，垂直向下開槽，至安裝踢腳板的底部。 槽深15毫米左右，將電線導線裝入護線套管，臥入墻面槽內，用水泥砂漿抹平，使之固定在墻內。
如果原插座保留，則重新安裝在原位置上，如果不保留，則應用磚塊填堵后，用水泥砂漿抹平。沿地面的導線，在安裝踢腳板時，臥于踢腳板的底部內側，沿頂角的導線，在安裝裝飾線時，隱蔽在裝飾角線的內部。
電路改造工程的施工規范開槽深度應一致，槽線頂直，應先在墻面彈出控制線后，再用云石機切割墻面，人工開槽。線路安裝時必須加護線套管，套管連接應緊密、平順，直角拐角處應將角內側切開，切口一側切圓弧形接口后，折彎安裝。
導線裝入套管后，應使用導線固定夾子，先固定在墻內及墻面后，再抹灰隱蔽或用踢腳板、裝飾角線隱蔽。 插座盒的安裝應先在墻面開出洞孔，導線插入線盒后，線盒臥入洞孔固定，將導線與面板固定，并將面板固定在線盒上。
安裝電源開關的方法與插座盒的方法一致。 。
