1.pwm逆變電路的調制方法有哪三種

pwn逆變電路的主要的調制方法有：脈寬頻率雙調制、頻率調制、脈沖寬度調制這三種調制方式。

PWM脈寬調制，是靠改變脈沖寬度來控制輸出電壓，通過改變周期來控制其輸出頻率。而輸出頻率的變化可通過改變此脈沖的調制周期來實現。

PWM波形，通過改變脈沖列的周期可以調頻，改變脈沖的寬度或占空比可以調壓，采用適當控制方法即可使電壓與頻率協調變化?？梢酝ㄟ^調整PWM的周期、PWM的占空比而達到控制充電電流的目的。

擴展資料：

pwm逆變原理特點：

1、可以得到相當接近正弦波的輸出電壓

2、整流電路采用二極管，可獲得接近1的功率因數

3、電路結構簡單

4、通過對輸出脈沖寬度的控制可改變輸出電壓，加快了變頻過程的動態響應，通用變頻器基本都再用PWM控制方式，所以介紹一下PWM控制的原理。

軟件PWM法具有以下優缺點：

優點：

簡化了PWM的硬件電路，降低了硬件的成本。利用軟件PWM不用外部的硬件PWM和電壓比較器，只需要功率MOSFET、續流磁芯、儲能電容等元器件，大大簡化了外圍電路。

可控制涓流大小。在PWM控制充電的過程中，單片機可實時檢測ADC端口上充電電流的大小，并根據充電電流大小與設定的涓流進行比較，以決定PWM占空比的調整方向。

電池喚醒充電。單片機利用ADC端口與PWM的寄存器可以任意設定充電電流的大小，所以，對于電池電壓比較低的電池，在上電后，可以采取小電流充一段時間的方式進行充電喚醒，并且在小電流的情況下可以近似認為恒流，對電池的沖擊破壞也較小。

缺點：

電流控制精度低。充電電流的大小的感知是通過電流采樣電阻來實現的，采樣電阻上的壓降傳到單片機的ADC輸入端口，單片機讀取本端口的電壓就可以知道充電電流的大小。

采用純硬件PWM具有以下優缺點：

優點：

電流精度高。充電電流的控制精度只與電流采樣電阻的精度有關，與單片機沒有關系。不受軟件PWM的調整速度和ADC的精度限制。

充電效率高。不存在軟件PWM的慢啟動問題，所以在相同的恒流充電和相同的充電時間內，充到電池中的能量高。

對電池?fù)p害小。由于充電時的電流比較穩定，波動幅度很小，所以對電池的沖擊很小，另外TL494還具有限壓作用，可以很好地保護電池。

缺點：

硬件的價格比較貴。TL494的使用在帶來以上優點的同時，增加了產品的成本，可以采用LM358或LM393的方式進行克服。

參考資料來源：百度百科-pwm逆變原理

2.單項橋式逆變pwm有哪些控制方法

PWM逆變電路及其控制方法1.計算法和調制法 同步調制和異步調制 規則采樣法2.3.計算法和調制法1）計算法 根據正弦波頻率、幅值和半周期脈沖數，準確計 算PWM波各脈沖寬度和間隔，據此控制逆變電路 開關器件的通斷，就可得到所需PWM波形。

本法較繁瑣，當輸出正弦波的頻率、幅值或相位 變化時，結果都要變化。計算法和調制法2）調制法 結合IGBT單相橋式電壓型逆變電路對調制法進行說明 在Ur的正半周， 當Ur > Uc時， Uo=Ud 。

當Ur Uc時， Uo=0 。

當Ur < Uc時，Uo=- Ud 。 因此，在Ur的一個周期內，輸 出的PWM波有+ Ud ,0三種 電平。

單極性控制方式： Ur Ur Ur 圖7-4 單相橋式PWM逆變電路 計算法和調制法3）雙極性PWM控制方式（三相橋逆變） 三相的PWM控制 公用三角波載波uc 三相的調制信號urU、urV和urW依次相差 120° 圖7-7 三相橋式PWM型逆變電路 計算法和調制法 u O u UN' U d 2 U d 2 Ud 2 Ud 2 Ud 2 u rU u rV uc u rW? t 下面以U相為例分析控制規律：當urU>uc時，uUN'=Ud/2。 當urU<uc時，uUN'=-Ud/2。

Uun ' O?? t u VN' O?? t u WN' O? t u UV Ud O -Ud u UN O2Ud 3 Ud 3? t 輸出線電壓PWM波由±Ud 和0三種電平構成 負載相電壓PWM波由 （±2/3）Ud、（±1/3）Ud和0共 5種電平組成。？ t 圖7-8 三相橋式PWM逆變電路波形 圖7-7 三相橋式PWM型逆變電路 異步調制和同步調制 根據載波和信號波是否同步及載波比的變化情況， PWM調制方式分為異步調制和同步調制。

1） 異步調制 載波信號和調制信號不同步的調制方式 通常保持fc固定不變，當fr變化時，載波比N是變化的 在信號波的半周期內，PWM波的脈沖個數不固定，相位也 不固定，正負半周期的脈沖不對稱，半周期內前后1/4周期 的脈沖也不對稱 當fr較低時，N較大，一周期內脈沖數較多，脈沖不對稱產 生的不利影響都較小 當fr增高時，N減小，一周期內的脈沖數減少，PWM脈沖不 對稱的影響就變大 異步調制和同步調制 2） 同步調制 ——載波信號和調制信號保持同步的調制方式，當變頻時 使載波與信號波保持同步，即N等于常數?；就秸{(diào)制方式，fr變化 時N不變，信號波一周期內 輸出脈沖數固定。

三相電路中公用一個三角 波載波，且取N為3的整數 倍，使三相輸出對稱。 為使一相的PWM波正負半 周鏡對稱，N應取奇數。

fr很低時，fc也很低，由調 制帶來的諧波不易濾除。 fr很高時，fc會過高，使開 關器件難以承受。

u O uUN' Ud 2 Ud 2 u rU uc urV urW t O t uVN' O uWN' t O t 圖7-10 同步調制三相PWM波形 規則采樣法 三相橋逆變電路的情況 三角波載波公用，三相正弦調制波相位依次差120° 同一三 角波周期內三相的脈寬分別為dU、dV和dW，脈 沖兩邊的間隙寬度分別為d′U、d′ V和d′ W，同一時刻三 相調制波電壓之和為零，由式（7-6）得3Tc dU ?dV ?dW ? 2 3Tc 由式（7-7）得 d ' U ?d ' V ?d ' W ? 4 利用以上兩式可簡化三相SPWM波的計算（7-8） (7-9) 上位機 PWM 光 耦 隔 離 和電 保壓 護電 電流 路檢 測 PDPINT 整流電路 SCI TMS320F2812 IO接口 電路 IPM ADC GIPO 電流檢測 鍵盤及 顯示電 路 QEP 永磁同步電動機的控制系統框圖 PMSM control system of the block diagram SPI 轉速和位 置檢測 PMSM 三億文庫3y.uu456.com包含各類專業文獻、專業論文、高等教育、行業資料、中學教育、各類資格考試、外語學習資料、52PWM逆變電路及其控制方法等內容。

3.光伏并網逆變器控制有哪幾種方法

逆變器的主電路均需要有控制電路來實現，一般有方波和正弦波兩種控制方式，方波輸出的逆變電源電路簡單，成本低，但效率低，諧波成份大。正弦波輸出是逆變器的發展趨勢，隨著微電子技術的發展，有PWM功能的微處理器也已問世，因此正弦波輸出的逆變技術已經成熟。

方波輸出的逆變器

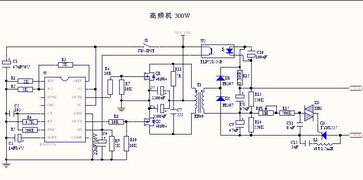

1.方波輸出的逆變器多采用脈寬調制集成電路，如SG3525,TL494等。實踐證明，采用SG3525集成電路，并采用功率場效應管作為開關功率元件，能實現性能價格比較高的逆變器，由于SG3525具有直接驅動功率場效應管的能力并具有內部基準源和運算放大器和欠壓保護功能，因此其外圍電路很簡單。

正弦波輸出的逆變器

2.正弦波輸出的逆變器控制集成電路，正弦波輸出的逆變器，其控制電路可采用微處理器控制，如INTEL公司生產的80C196MC、摩托羅拉公司生產的MP16以及MI-CROCHIP公司生產的PIC16C73等，這些單片機均具有多路PWM發生器，并可設定上、下橋臂之間的死區時間，采用INTEL公司80C196MC實現正弦波輸出的電路，80C196MC完成正弦波信號的發生，并檢測交流輸出電壓，實現穩壓。電路輸出端一般采用LC電路濾除高頻波，得到純凈的正正弦波。

4.脈寬調制型逆變器有哪些控制方式

PWM技術的基本原理 隨著電子技術的發展，出現了多種PWM技術，其中包括：相電壓控制PWM、脈寬PWM法、隨機PWM、SPWM法、線電壓控制PWM等，而本文介紹的是在鎳氫電池智能充電器中采用的脈寬PWM法。

它是把每一脈沖寬度均相等的脈沖列作為PWM波形，通過改變脈沖列的周期可以調頻，改變脈沖的寬度或占空比可以調壓，采用適當控制方法即可使電壓與頻率協調變化?？梢酝ㄟ^調整PWM的周期、PWM的占空比而達到控制充電電流的目的。

PWM技術的具體應用 PWM軟件法控制充電電流 本方法的基本思想就是利用單片機具有的PWM端口，在不改變PWM方波周期的前提下，通過軟件的方法調整單片機的PWM控制寄存器來調整PWM的占空比，從而控制充電電流。本方法所要求的單片機必須具有ADC端口和PWM端口這兩個必須條件，另外ADC的位數盡量高，單片機的工作速度盡量快。

在調整充電電流前，單片機先快速讀取充電電流的大小，然后把設定的充電電流與實際讀取到的充電電流進行比較，若實際電流偏小則向增加充電電流的方向調整PWM 的占空比；若實際電流偏大則向減小充電電流的方向調整PWM的占空比。在軟件PWM的調整過程中要注意ADC的讀數偏差和電源工作電壓等引入的紋波干擾，合理采用算術平均法等數字濾波技術。

軟件PWM法具有以下優缺點。優點：簡化了PWM的硬件電路，降低了硬件的成本。

利用軟件PWM不用外部的硬件PWM和電壓比較器，只需要功率MOSFET、續流磁芯、儲能電容等元器件，大大簡化了外圍電路?？煽刂其噶鞔笮?。

在PWM控制充電的過程中，單片機可實時檢測ADC端口上充電電流的大小，并根據充電電流大小與設定的涓流進行比較，以決定PWM占空比的調整方向。電池喚醒充電。

單片機利用ADC端口與PWM的寄存器可以任意設定充電電流的大小，所以，對于電池電壓比較低的電池，在上電后，可以采取小電流充一段時間的方式進行充電喚醒，并且在小電流的情況下可以近似認為恒流，對電池的沖擊破壞也較小。缺點：電流控制精度低。

充電電流的大小的感知是通過電流采樣電阻來實現的，采樣電阻上的壓降傳到單片機的ADC輸入端口，單片機讀取本端口的電壓就可以知道充電電流的大小。若設定采樣電阻為Rsample（單位為Ω），采樣電阻的壓降為Vsample（單位為mV）, 10位ADC的參考電壓為5.0V。

則ADC的1 LSB對應的電壓值為 5000mV/1024≈5mV。一個5mV的數值轉換成電流值就是50mA，所以軟件PWM電流控制精度最大為50mA。

若想增加軟件PWM的電流控制精度，可以設法降低ADC的參考電壓或采用10位以上ADC的單片機。PWM采用軟啟動的方式。

在進行大電流快速充電的過程中，充電從停止到重新啟動的過程中，由于磁芯上的反電動勢的存在，所以在重新充電時必須降低PWM的有效占空比，以克服由于軟件調整PWM的速度比較慢而帶來的無法控制充電電流的問題。充電效率不是很高。

在快速充電時，因?yàn)椴捎昧顺潆娷泦樱偌由蠁纹瑱C(jī)的PWM調整速度比較慢，所以實際上停止充電或小電流慢速上升充電的時間是比較大的。為了克服2和3缺點帶來的充電效率低的問題，我們可以采用充電時間比較長，而停止充電時間比較短的充電方式，例如充2s停50ms，再加上軟啟動時的電流慢速啟動折合成的停止充電時間，設定為50ms，則實際充電效率為（2000ms-100ms）/2000ms=95%，這樣也可以保證充電效率在90%以上。

純硬件PWM法控制充電電流 由于單片機的工作頻率一般都在4MHz左右，由單片機產生的PWM的工作頻率是很低的，再加上單片機用ADC方式讀取充電電流需要的時間，因此用軟件PWM的方式調整充電電流的頻率是比較低的，為了克服以上的缺陷，可以采用外部高速PWM的方法來控制充電電流?，F(xiàn)在智能充電器中采用的PWM控制芯片主要有TL494等，本PWM控制芯片的工作頻率可以達到300kHz以上，外加阻容元件就可以實現對電池充電過程中的恒流限壓作用，單片機只須用一個普通的I/O端口控制TL494使能即可。

另外也可以采用電壓比較器替代TL494，如LM393和LM358等。采用純硬件PWM具有以下優缺點。

優點：電流精度高。充電電流的控制精度只與電流采樣電阻的精度有關，與單片機沒有關系。

不受軟件PWM的調整速度和ADC的精度限制。充電效率高。

不存在軟件PWM的慢啟動問題，所以在相同的恒流充電和相同的充電時間內，充到電池中的能量高。對電池?fù)p害小。

由于充電時的電流比較穩定，波動幅度很小，所以對電池的沖擊很小，另外TL494還具有限壓作用，可以很好地保護電池。缺點：硬件的價格比較貴。

TL494的使用在帶來以上優點的同時，增加了產品的成本，可以采用LM358或LM393的方式進行克服。涓流控制簡單，并且是脈動的。

電池充電結束后，一般采用涓流充電的方式對電池維護充電，以克服電池的自放電效應帶來的容量損耗。單片機的普通I/O控制端口無法實現PWM端口的功能，即使可以用軟件模擬的方法實現簡單的PWM功能，但由于單片機工作的實時性要求，其軟件模擬的PWM頻率也比較低，所以最終采。

5.逆變器的經典控制理論的控制策略是什么

1、電壓均值反饋控制

他是給定一個電壓均值，反饋采樣輸出電壓的均值，兩者相減得到一個誤差，對誤差進行PI調節，去控制輸出。他是一個恒值調節系統，優點是輸出可以達到無凈差，缺點是快速性不好。

2、電壓單閉環瞬時值反饋控制

電壓單閉環瞬時值反饋控制采用的電壓瞬時值給定，輸出電壓瞬時值反饋，對誤差進行PI調節，去輸出控制。他是一個隨動調節系統，由于積分環節存在相位滯后，系統不可能達到無凈差，所以這種控制方法的穩態誤差比較大，但快速性比較好。

3、電壓單閉環瞬時值和電壓均值相結合的控制方法由于電壓瞬時值單閉環控制系統的穩態誤差比較大，而電壓均值反饋誤差比較小，可以再PI控制的基礎上再增設一個均值電壓反饋，以提高系統的穩態誤差。

4、電壓電流雙閉環瞬時控制

電壓單閉環控制在抵抗負載擾動方面的缺點與直流電機的轉速單閉環控制比較類似，具體表現在只有當負載（電流、轉矩）擾動的影響最終在系統輸出端（電壓、轉速）表現出來后，控制器才開始有反應，基于這一點，可以再電壓外環基礎上加一個電流內環，利用電流內環快速，及時的抗擾性來抑制負載波動的影響，同時由于電流內環對被控對象的改造作用，使得電壓外環調節可以大大的簡化。

6.串聯諧振逆變器的控制方法是什么

隨著可自關斷電力電子器件的發展，串聯諧振逆變電路獲得越來越多的應用，各種適合于串聯諧振逆變電路的控制方法不斷出現，本文對常用的調幅控制、脈沖頻率調制、脈沖密度調制以及諧振脈沖寬度調制等控制方法進行了討論和比較，特別對脈寬加頻率調制的控制方法進行了較詳細的分析。

逆變器基本結構逆變器的基本原理圖包括直流電壓源，和由開關S1~S4組成的逆變橋及由R、L、C組成的串聯諧振負載，其中開關S1~S4可選用IGBT、SIT、MOSFET、SITH等具有自關斷能力的電力半導體器件；逆變器為單相全橋電路，其控制方法是同一橋臂的兩個開關管的驅動信號是互補的，斜對角的兩個開關是同時開通與關斷的。逆變器的控制方法1、調幅控制（PAM）方法調幅控制方法是通過調節直流電壓源輸出（逆變器輸入）電壓Ud（可以用移相調壓電路，也可以用斬波調壓電路加電感和電容組成的濾波電路，來實現調節輸出功率的目的，即逆變器的輸出功率通過輸入電壓調節，由鎖相環（PLL）完成電流和電壓之間的相位控制，以保證較大的功率因數輸出，這種方法的優點是控制簡單易行，缺點是電路結構復雜，體積較大。

2、脈沖信號頻率進行調制（PFM）方法脈沖頻率調制方式方法是通過不斷改變逆變器的工作時間頻率，從而可以改變負載輸出阻抗以達到一個調節輸出功率的目的。回復者：華天電力。
