通信電源防雷(通信電源的防雷保護)
1.通信電源的防雷保護
室外通信站（點）必須安裝避雷針（網）。在交流電網到室外通信站（點）的線路上，也必須安裝避雷器。根據IEC 1213<<；閃電電磁脈沖的防護>>；標準分析，室外通信電源系統產品應處于LPZ1區，是感應雷擊防護區，所以產品應在交流輸入端處配置C級防雷器（20KA,8/20μs）。
2.通信電源為什么要接地
綜合防雷是現代通信系統不可缺少的重要組成部分，是現代通信網安全穩定運行的基礎。通信電源采用正接地的方式，不同于其它電源采用的負極接地的方式。
正極接地主要是為了防止電極的腐蝕。電話局蓄電池組-48V或-24V是正極接地，其原因是減少由于繼電器或電纜金屬外皮絕緣不良時產生的電蝕作用，使繼電器和電纜金屬外皮受到損壞。因?yàn)樵陔娢g時，金屬離子在化學反應下是由正極向負極移動的。繼電器線圈和鐵芯之間的絕緣不良，就有小電流流過，電池組負極接地時，線圈的導線有可能蝕斷。反之，如電池組正極接地，雖然鐵芯也會受到電蝕，但線圈的導線不會腐蝕，鐵芯的質量較大，不會招致可察覺的后果。正極接地也可以使外線電纜的芯線在絕緣不良時免受腐蝕。（注：隱含條件是繼電器鐵芯接地）
3.通信設備有哪些防雷措施
（一）天饋線避雷 1。
通信局（站）的天線必須安裝避雷針，避雷針必須高于天線最高點的金屬部分lm以上，避雷針與避雷引下線良好焊接，引下線直接與地網線連接。 2。
天線饋線金屬護套應在頂端及進入機房人口處的外側作保護接地。 3。
出人站的電纜金屬護套，在人站處作保護接地，電纜內芯線在進站處應加裝保安器。 4。
在架空避雷線的支柱上嚴禁懸掛電話線、廣播線、電視接收天線及低壓架空線等。 5。
通信局（站）建筑物上的航空障礙信號燈、彩燈及其他用電設備的電源線，應采用具有金屬護套的電力電纜，或?qū)㈦娫淳€穿人金屬管內布放，其電纜金屬護套或金屬管道應每隔l0m就近接地一次。 電源芯線在機房入口處應就近對地加裝保安器。

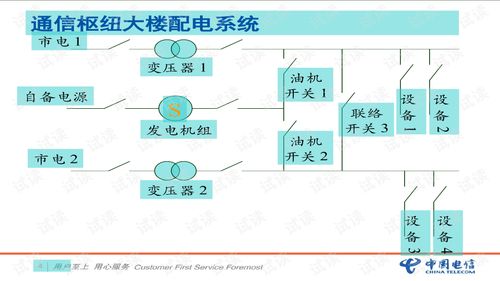

（二）供電系統避雷 1。交流變壓器避雷 （1）交流供電系統應采用三相五線制供電方式。
當電力變壓器設在站外時，宜在上方架設良導體避雷線。 （2）電力變壓器高、低壓側均應各裝一組避雷器，避雷器應盡量靠近變壓器裝設。
2。電力電纜避雷 （1）當電力變壓器設在站內時，其高壓電力線應采用地埋電力電纜進入通信局（站），電力電纜應選用具有金屬愷裝層的電力電纜或其他護套電纜穿鋼管埋地引入通信局（站）。
（2）電力電纜金屬護套兩端應就近接地。 （3）地埋電力電纜與地埋通信電纜平行或交叉跨越的隔距應符合設計要求。
嚴禁采用架空交、直流電力線引出通信局（站）。 （4）通信局（站）內的工頻低壓配電線，宜采用金屬暗管穿線的布設方式，其垂直部分應盡可能靠近墻，金屬暗管兩端及中間應就近接地。
3。電力設備避雷 （三）太陽電池、風力發電機組、市電混合供電系統防雷措施 （四）接地系統的檢查 。
4.電源防雷有幾種類型
雷擊主要有以下四種類型： 1。
直擊雷 直擊雷蘊含極大的能量，峰值電壓可達5000kv的雷電流入地，具有極大的破壞力。會造成以下三種影響： （1）巨大的富電流在數微秒時間內流下地，使地電位迅速拾高，造成反擊事故，危害人身和設備安全。
（2）雷電流liu產生強大的電磁波，在電源線和信號線上感應極高的脈沖電壓。 （3）雷電流流經電氣設備產生極高的熱量，造成火災或爆炸事故。
2。傳導雷 遠處的雷電dian擊中線路或因電磁感應產生的極高電壓，由室外電源線路和通信線路傳至建筑物內室內的電氣設備。
3。感應雷 云層之間頻繁放電產生強大的電磁波導致共模和差模干擾，影響電氣設備運行。
4。開關過電壓 供電系統中的電感性和電容性負載開啟或斷開、地極短路、電源線路短路等，都能在電源線路上產生高壓脈沖，脈沖電壓可達正常電壓的3到5倍，可嚴重?fù)p壞設備。
破壞效果與雷擊類似。 。
5.簡單防雷知識
業內人士都知道雷電具有很強的破壞性，主要有直擊雷、雷電感應、雷電波侵入和地電壓反擊四種形式。其中又以感應雷和電壓反擊對弱電設備破壞能力最強。當天空的雷雨產生雷擊時，其將攜帶高負荷雷電脈沖、電壓及電流，以電磁波形式無規則釋放，從而導致雷區域1~5公里范圍內（視雷電波強度而定）所有帶金屬的導線（如高空架設天線、有線電視電纜、通信電纜、供電系統電纜等），在瞬間內感應到相應強度的脈沖電壓及電流，這些電流沿著電器設備上的各種電源電線或信號電纜進入電器設備內部，在雷擊電壓超過電器設備額定抗電壓的瞬間擊壞內部器件；主要原因是由于連接在電器上所有電線電纜所帶的電壓高低不等，高電壓就會往低壓沖去，形成電流，從而將電器設備局部擊壞，造成整個設備系統癱瘓，嚴重時甚至把整機擊毀，甚至觸及到人身安全。
一、雷電的幾種防護方法
1、對直擊雷的防護 雷雨云
對于直擊雷可以采用避雷針，其結構如圖所示：避雷針由三部份組成：最上部份叫受電端，中間是導電線，下部份是接地體。當雷雨云接近避雷針時，它會感應出大量的異性電荷，通過導電線和受電端向空中放電與雷雨云中的電荷中和減弱雷雨云的電場強度，達到防雷目的。如受電端果是直擊雷，避雷針可以把雷電流引入大地，從而起到保護作用。
2、對感應雷的防護
為了防護感應雷對供電線路，傳輸電纜和架空天線及高層導電線建筑的破壞，可以在線路上安裝碳化硅閥型避雷器或金屬氧化物（如氧化鋅）避雷器如圖所示；對于高層建筑，可將建筑物內的金屬設施聯合接地；對于非金屬屋頂，可加裝金屬防護網并可靠接地。這些措施雖然有效，但有時也難免遭受雷擊，究其原因關鍵在于存在接地電阻，雷擊電 接地體流經接地電阻產生很高電壓，仍可將設備擊壞，故避雷效果不理想?，F(xiàn)在隨著社會的進步，特別是電子技術迅速發展，防雷技術也在不斷完善和提高。生產避雷器的廠家有增無減，各種類型用途的新型避雷器不斷問世。等電位避雷器就是其中之一。
二、目前我國雖然有多種防雷技術，但原理不外乎三種方法避雷。
第一、分合式避雷器采用斷開法，在雷擊時快速將電源斷開，保護設備。優點：工程簡單。缺點：雷擊時間極短（以納秒計算），有時還來不及完全斷開，雷電脈沖電流已經讓電器設備遭到重創，同時當今人們的生活和工作，也不允許電器設備隨意斷電；因此缺點非常明顯，并不能夠較好防雷，效果也就可想而知。因此會被逐步放去選用。
第二、接地式避雷器是利用地泄法，原理：把雷擊電流直接引入大地，避免電器受到雷擊，但是需要有完善的埋地線工程。優點：可以把雷電完全泄放掉。缺點：會給高層樓宇的住戶、或高山、黃土等放電不理想地方的安裝帶來極大施工不便，這種環境下釋放雷電效果也不理想，且年久必將被腐蝕。沒有誰會去經常檢查地線是否被腐蝕，有時環境也不允，要做到國家標準（阻值≤4歐姆），完全合格的費用幾乎都是避雷器本身造價的數倍，甚至幾十倍。地線如果做得不好，就無法起到避雷效果，雷電將直接把設備打壞。如果有一種能夠同時解決以上的弊端就是非常理想的了。
第三、等電位避雷器
雷圣hl-20k避雷系列是我公司根據高壓輸變電檢修工人穿上用導電性能良好的特殊工作服，能在數萬伏 避雷器高壓上帶電作業而不被電擊，這一等電位原理而研制和生產的一種新型等電位避雷器。
1、等電位避雷器的主要優點：
a、避雷效果與接地?zé)o關，避雷器由于采用“等電位”處理技術，它的避雷效果與設備有否接地?zé)o關，從而免去安裝傳統的避雷器必須接地的麻煩。因此安裝簡單，使用方便。
b、延長電器高設備的使用壽命
接地雖然電器沒有遭受雷擊損壞，但雷電脈沖長期沖擊電器，致使各元器件電性能會受到一定破壞，影響電視機，電腦等設備的使用壽命。安裝等電位避雷器后，對電器設備保護盡忠職守，萬無一失。
c、體形雖小，但保護設備本事很大
電器都是因巨大的雷擊電流作用下設備或元器件發熱而損壞。發熱的能量與電阻、電流和作用的時間成正比。雷擊時電流雖然很大，但避雷內阻很少作用時間很（8~20微秒），發熱量也很少，所以它既能保護設備，它自身也不會被損壞。再說，避雷器因?yàn)槭请娏餍偷?，它能承受很高的雷擊電壓，只要不超過避雷器所承受的最大電流，即使雷擊電壓幾萬伏甚至更高都不怕。
d、電源。信號通道同時避雷，一舉兩得，免維護，既阻燃又防爆。
e、具有自動診斷和修改和修復內部故障功能。
f、安全警示功能：當防雷器完全損壞后，不輸出任何電流，以此警告不能繼續使用，這種警示功能是其他防雷器所不具備的
6.防雷知識
（一）雷電是怎樣形成的？
答：雷電是一種大氣中放電現象，產生于積雨中，積雨云在形成過程中，某些云團帶正電荷，某些云團帶負電荷。它們對大地的靜電感應，使地面或建（構）筑物表面產生異性電荷，當電荷積聚到一定程度時，不同電荷云團之間，或云與大地之間的電場強度可以擊穿空氣（一般為25-30KV/cm），開始游離放電，我們稱之為"先導放電"。云對地的先導放電是云向地面跳躍式逐漸發展的，當?shù)竭_(dá)地面時（地面上的建筑物，架空輸電線等），便會產生由地面向云團的逆導主放電。在主放電階段里，由于異性電荷的劇烈中和，會出現很大的雷電流（一般為幾十千安至幾百千安），并隨之發生強烈的閃電和巨響，這就形成雷電。
（二）什么叫跨步電壓？
答：跨步電壓是雷電擊中地面物，雷電流泄入大地并在土壤中散流開，由于土壤電阻率有一定分布，雷電流在地面上各點間就出現電位降，靠近雷擊點，電流密度越大，電位降也就越大。如果人站在或行走在落雷點附近，在兩腳間的電位降可使雷電流通過兩腳和軀干的下部，人就會被擊傷。這兩腳間的電位降叫"跨步電壓"。
（三）在一類防雷中為什么在安裝的獨立避雷針（包括其防雷接地裝置）至少距被保護的建筑物之間距離≥3米。
答：為了防止獨立針遭直擊雷擊時對被保護物的反擊。
（四）什么叫均壓環？在建筑防雷設計時，對均壓環的設計有什么要求？
答：均壓環是高層建筑物為防側擊雷而設計的環繞建筑物周邊的水平避雷帶。在建筑設計中當高度超過滾球半徑時（一類30米，二類45米，三類60米），每隔6米設一均壓環。在設計上均壓環可利用圈梁內兩條主筋焊接成閉合圈，此閉合圈必須與所有的引下線連接。要求每隔6米設一均壓環，其目的是便于將6米高度內上下兩層的金屬門、窗與均壓環連接。
（五）在各類防雷中對引下線和天面網格有什么要求？
答：引下線和天面網格通常用鍍鋅圓鋼不小于φ8。
一、二、三類對應引下線間距不大于12米、18米、25米；
一、二、三類對應的天面網格5*5平方米（4*6平方米）、10*10平方米（8*12平方米）、20*20平方米（16*24平方米）。
（六）在高土壤電阻率地區，降低防直擊雷接地裝置的接地電阻 宜采用什么方法？
答：規范P26第4.3.4條，在高土壤電阻率地區，降低接地電阻可采取下列方法之一：
(1)采用多支線外引接地裝置，外引長度不大于有效長度，即le=2 ρ。
(2)接地體埋于較深的低電阻率土壤中。
(3)采用降阻劑。
(4)換土。
7.防雷知識
防雷原理 防雷，是指通過組成攔截、疏導最后泄放入地的一體化系統方式以防止由直擊雷或雷電電磁脈沖對建筑物本身或其內部設備造成損害的防護技術。
編輯本段歷史 本杰明·富蘭克林1752年7月本杰明？富蘭克林[1](Benjamin Franklin 1706—1790)著名的風箏實驗及其后于1753年避雷針的公布揭開了人類對抗雷電的歷史。1873年麥克斯韋[2](James Clerk Maxwell 1831--1879)發表的科學名著《電磁理論》系統、全面、完美的闡述了電磁場理論，之后伴隨電磁理論的應用和普及，針對電磁脈沖的防護也正式納入防雷范疇，直接雷防護和電磁脈沖防護構成雷電電磁脈沖防護整體并沿用至今。
而在我國，防雷行業和技術起步較晚，80年代末期才有第一家防雷企業誕生，2002年5月深圳第一屆防雷技術論壇的召開標志著在我國，防雷行業正式步入成熟，本世紀初，我國先后頒布了兩大防雷通用標準，GB 50057-1994《建筑物防雷設計規范》（2000年修訂）和GB 50343-2004《建筑物電子信息系統防雷技術規范》，至此我國防雷技術發展成熟。編輯本段雷電防護系統 雷電防護系統圖例 雷電防護系統（ lightning protection system(LPS)）是指用以對某一空間進行雷電效應防護的整套裝置，它由外部雷電防護系統和內部雷電防護系統兩部分組成。
注：在特定的情況下，雷電防護系統可以僅由外部防雷裝置或內部防雷裝置組成。 目前雷電電磁脈沖防護技術即防雷技術已經發展成熟，國內各大防雷企業都能夠?qū)崿F(xiàn)從設計、產品提供到施工及售后服務的防雷一體化體系解決方案（防雷體系）。
在一個完整的防雷體系按照功能的不同分為以下五個部分：編輯本段直擊雷防護 （direct lightning protection (lightning)） 直擊雷防護是防止雷閃直接擊在建筑物、構筑物、電氣網絡或電氣裝置上。直擊雷防護技術主要是保護建筑物本身不受雷電損害，以及減弱雷擊時巨大的雷電流沿著建筑物泄入大地的過程中對建筑物內部空間產生影響的防護技術，是防雷體系的第一部分。
防雷直擊雷防護技術以避雷針、避雷帶、避雷網、避雷線為主要，其中避雷針是最常見的直擊雷防護裝置。當雷云放電接近地面時它使地面電場發生畸變，在避雷針的頂端，形成局部電場強度集中的空間，以影響雷電先導放電的發展方向，引導雷電向避雷針?lè)烹?，再通過接地引下線和接地裝置將雷電流引入大地，從而使被保護物體免遭雷擊。
避雷針冠以“避雷”二字，僅僅是指其能使被保護物體避免雷害的意思，而其本身恰恰相反，是“引雷”上身。 目前，主要的避雷針包括常規避雷針，提前放電避雷針、主動優化避雷針，限流型避雷針和預防典型避雷針，世面上比較常用和比較出名的是河南萬佳防雷公司生產的預放電避雷針WJZ系列避雷針，如WJZ2500-1C。
接地 （earth ;ground） 接地一 種有意或非有意的導電連接，由于這種連接，可使電路或電氣設備接到大地或接到代替大地的、某種較大的導電體。注 ：接地的目的是：（a）使連接到地的導體具有等于或近似于大地（或代替大地的導電體）的電位；（b）引導人地電流流入和流出大地（或代替大地的導電體）。
從定義上可以將接地分為：人工接地、自然界地；從工作性質上可分為接地保護（如防雷接地、防靜電接地、設備接地、配點接地等）、工作接地（如電力設施的發、送、配電接地等工作接地還有不需要實際物理連接的電子線路邏輯地）兩大類。 接地系系統是通過平衡包括阻值、結構、及相互之間配合等因素通過釋放由直擊雷擊、雷電電磁脈沖、積累在設備上的靜電、電力系統短路等狀況帶來的威脅及其他各類異常能量從而達到防護的目的。
目前，通用的接地系統主要包括銅包鋼接地系統、長效高導活性離子接地系統等，而在接地單元與帝王鏈接工藝上通用熱熔焊接施工工藝。等電位連接 （equipotential bonding） 等電位連接是指將分開的裝置、諸導電物體等用等電位連接導體或電涌保護器連接起來以減小雷電流在它們之間產生的電位差。
等電位連接原理是通過將正常情況下彼此獨立的接地系統，通過等電位連接器自動導通系統之間的電位差，從而形成更大的聯合接地系統，更有效地進行異常能量釋放。電磁屏蔽 （electromagnetic shielding） 電磁屏蔽是用導電材料減少交變電磁場向指定區域穿透的屏蔽。
雷電電磁脈沖以雷擊點為中心向周圍傳播，其影響范圍可達2公里外甚至更遠，而不僅僅局限于被雷擊中的建筑物本身或其內部設 防雷工程流程圖備。 電磁屏蔽技術主要包括空點電磁屏蔽技術和線路電磁屏蔽技術兩部分 空間電磁屏蔽技術是通過分布在各個方位具有可靠的、連續電氣連接的金屬材料層來阻擋電磁波的侵入，通過將電磁能在屏蔽體上進行能量轉換使此能轉化為電能，再通過接地裝置泄放入地。
線路電磁屏蔽技術是通過穿金屬管（槽）敷設，并將連續的金屬管（槽）兩端可靠接地而形成屏蔽體以防止電磁脈沖對金屬線路的電磁感應而生成過電壓。線路電磁屏蔽技術除具有空間屏蔽功能外，還具有在線路引入過電壓時產生反向電動勢以抵消線路過電壓的功能。
過電壓保護 （over voltage protection） 過電壓保護是指電源裝置和所連接的設備為防止電源故障以至于產生過高的輸出電。
8.防雷接地工程
一、交流供電系統的防雷與接地一般要求 1、移動通信站的交流供電系統應采用三相五線制供電方式。
2、移動通信站宜設置專用電力變壓器，電力線宜采用具有金屬護套或絕緣護套電纜穿鋼管埋地引入移動通信站，電力電纜金屬護套或鋼管兩端應就近可靠接地。 3、當電力變壓器設在站外時，對于地處年雷暴日大于20天、大地電阻率大于100Ω·m，電力線應在避雷線的25°角保護范圍內，避雷線（除終端桿處）應每桿作一次接地，如圖所示。
為確保安全，宜在避雷線終端桿的前一桿上，增裝一組氧化鋅避雷器。若已建站的架空高壓電力線路防雷改造采用避雷線有困難時，可在架空高壓電力線路終端桿﹑終端桿前第一﹑第三或第二﹑第四桿上各增設一組氧化鋅避雷器，同時在第三桿或第四桿增設一組高壓保險絲。
避雷線與避雷器的接地體宜設計成輻射形或環形。 4、當電力變壓器設在站內時，其高壓電力線應采用電力電纜從地下進站，電纜長度不宜小于200m，電力電纜與架空電力線連接處三根相線應加裝氧化鋅避雷器，電纜兩端金屬外護層應就近接地。
5 、移動通信基站交流電力變壓器高壓側三根相線，應分別就近對地加裝氧化鋅避雷器，電力變壓器低壓側三根相線應分別對地加裝無間隙氧化鋅避雷器，變壓器的機殼﹑低壓側的交流零線，以及與變壓器相連的電力電纜的金屬外護層，應就近接地。 出入基站的所有電力線均應在出口處加裝避雷器。
6 、進入移動通信基站的低壓電力電纜宜從地下引入機房，其長度不小于50m（當變壓器高壓側已采用電力電纜時，低壓側電力電纜長度不限）。電力電纜在進入機房交流屏處應加裝避雷器，從屏內引出的零線不作重復接地。
7 、移動通信基站供電設備的正常不帶電的金屬部分﹑避雷器的接地端，均應作保護接地，嚴禁作接零保護。 8、移動通信基站直流工作地，應從室內接地匯集線上就近引接，接地線截面積應滿足最大負荷的要求，一般為35-95m2 ，材料為多股銅線。
9 、移動通信基站電源設備應滿足相關標準﹑規范關于耐雷電沖擊指標的規定，交流屏﹑整流器（或高頻開關電源）應設有分級防護裝置，如圖所示。 10、引至配電屏的三根相線及零線推薦采用法國CITFL公司生產的電源避雷箱DS150E(140KA8/20us)，其響應時間快（25ns），殘壓低（700V-800V），該防雷箱內部結構為兩極MOV經去電感連結的復合型防雷箱，它一般安裝在低壓配電柜內。
別要強調的是，屏內交流零線不作重復接地。大樓內所布放的交流供電線路中的中性線（零線）匯集排應與機架的正常不帶電金屬部分絕緣。
11 、配電屏內各分路開關也應配接相應型號的電源避雷器，開關額定負荷超過200A，建議采用DS150E(140KA)或LA60-B(10/350us70KA);100A-200A之間建議采用DS100R或V25B(100KA),100A-63A建議采用DS70B或V20C/4(70KA);50A以下采用DS44或V20C/2(40KA)。 12 、重要用電設備（如UPS﹑整流器﹑高頻開關電源﹑精密空調等）的交流進線端也根據其容量 用不同型號的電源避雷器（DS150E-DS44或LA60-B-V20C/2）。
13、通信電源或高頻開關電源的直流側，采建議用？怨鶲BO產品V20C/0-75V低壓避雷器進行保護。 。
9.防雷知識都有哪些
業內人士都知道雷電具有很強的破壞性，主要有直擊雷、雷電感應、雷電波侵入和地電壓反擊四種形式。
其中又以感應雷和電壓反擊對弱電設備破壞能力最強。當天空的雷雨產生雷擊時，其將攜帶高負荷雷電脈沖、電壓及電流，以電磁波形式無規則釋放，從而導致雷區域1~5公里范圍內（視雷電波強度而定）所有帶金屬的導線（如高空架設天線、有線電視電纜、通信電纜、供電系統電纜等），在瞬間內感應到相應強度的脈沖電壓及電流，這些電流沿著電器設備上的各種電源電線或信號電纜進入電器設備內部，在雷擊電壓超過電器設備額定抗電壓的瞬間擊壞內部器件；主要原因是由于連接在電器上所有電線電纜所帶的電壓高低不等，高電壓就會往低壓沖去，形成電流，從而將電器設備局部擊壞，造成整個設備系統癱瘓，嚴重時甚至把整機擊毀，甚至觸及到人身安全。
一、雷電的幾種防護方法1、對直擊雷的防護 雷雨云對于直擊雷可以采用避雷針，其結構如圖所示：避雷針由三部份組成：最上部份叫受電端，中間是導電線，下部份是接地體。當雷雨云接近避雷針時，它會感應出大量的異性電荷，通過導電線和受電端向空中放電與雷雨云中的電荷中和減弱雷雨云的電場強度，達到防雷目的。
如受電端果是直擊雷，避雷針可以把雷電流引入大地，從而起到保護作用。2、對感應雷的防護為了防護感應雷對供電線路，傳輸電纜和架空天線及高層導電線建筑的破壞，可以在線路上安裝碳化硅閥型避雷器或金屬氧化物（如氧化鋅）避雷器如圖所示；對于高層建筑，可將建筑物內的金屬設施聯合接地；對于非金屬屋頂，可加裝金屬防護網并可靠接地。
這些措施雖然有效，但有時也難免遭受雷擊，究其原因關鍵在于存在接地電阻，雷擊電 接地體流經接地電阻產生很高電壓，仍可將設備擊壞，故避雷效果不理想?，F(xiàn)在隨著社會的進步，特別是電子技術迅速發展，防雷技術也在不斷完善和提高。
生產避雷器的廠家有增無減，各種類型用途的新型避雷器不斷問世。等電位避雷器就是其中之一。
二、目前我國雖然有多種防雷技術，但原理不外乎三種方法避雷。第一、分合式避雷器采用斷開法，在雷擊時快速將電源斷開，保護設備。
優點：工程簡單。缺點：雷擊時間極短（以納秒計算），有時還來不及完全斷開，雷電脈沖電流已經讓電器設備遭到重創，同時當今人們的生活和工作，也不允許電器設備隨意斷電；因此缺點非常明顯，并不能夠較好防雷，效果也就可想而知。
因此會被逐步放去選用。第二、接地式避雷器是利用地泄法，原理：把雷擊電流直接引入大地，避免電器受到雷擊，但是需要有完善的埋地線工程。
優點：可以把雷電完全泄放掉。缺點：會給高層樓宇的住戶、或高山、黃土等放電不理想地方的安裝帶來極大施工不便，這種環境下釋放雷電效果也不理想，且年久必將被腐蝕。
沒有誰會去經常檢查地線是否被腐蝕，有時環境也不允，要做到國家標準（阻值≤4歐姆），完全合格的費用幾乎都是避雷器本身造價的數倍，甚至幾十倍。地線如果做得不好，就無法起到避雷效果，雷電將直接把設備打壞。
如果有一種能夠同時解決以上的弊端就是非常理想的了。第三、等電位避雷器雷圣HL-20K避雷系列是我公司根據高壓輸變電檢修工人穿上用導電性能良好的特殊工作服，能在數萬伏 避雷器高壓上帶電作業而不被電擊，這一等電位原理而研制和生產的一種新型等電位避雷器。
1、等電位避雷器的主要優點：a、避雷效果與接地?zé)o關，避雷器由于采用“等電位”處理技術，它的避雷效果與設備有否接地?zé)o關，從而免去安裝傳統的避雷器必須接地的麻煩。因此安裝簡單，使用方便。
b、延長電器高設備的使用壽命 接地雖然電器沒有遭受雷擊損壞，但雷電脈沖長期沖擊電器，致使各元器件電性能會受到一定破壞，影響電視機，電腦等設備的使用壽命。安裝等電位避雷器后，對電器設備保護盡忠職守，萬無一失。
c、體形雖小，但保護設備本事很大電器都是因巨大的雷擊電流作用下設備或元器件發熱而損壞。發熱的能量與電阻、電流和作用的時間成正比。
雷擊時電流雖然很大，但避雷內阻很少作用時間很（8~20微秒），發熱量也很少，所以它既能保護設備，它自身也不會被損壞。再說，避雷器因?yàn)槭请娏餍偷?，它能承受很高的雷擊電壓，只要不超過避雷器所承受的最大電流，即使雷擊電壓幾萬伏甚至更高都不怕。
d、電源。信號通道同時避雷，一舉兩得，免維護，既阻燃又防爆。
e、具有自動診斷和修改和修復內部故障功能。f、安全警示功能：當防雷器完全損壞后，不輸出任何電流，以此警告不能繼續使用，這種警示功能是其他防雷器所不具備的。
