1.緊固件的知識以及標準有哪些

由于每個具體緊固件產品的規格、尺寸、公差、重量、性能、表面情況、標記方法，以及驗收檢查、標志和包裝等項目的具體要求，是分別規定在幾個國家（行業）標準中，例如有英制、德制和美制。

快把結構工程師站點加入收藏夾吧！ 緊固件是應用最廣泛的機械基礎件。 隨著我國2001年加入WTO并步入國際貿易大國的行列。

我國緊固件產品大量出口到世界各國、世界各國的緊固件產品也不斷涌入中國市場。緊固件作為我國進出口量較大的產品之一，實現與國際接軌，對推動中國緊固件企業走向世界，促進緊固件企業全面參與國際合作與競爭，都具用重要的顯示意義和戰略意義。

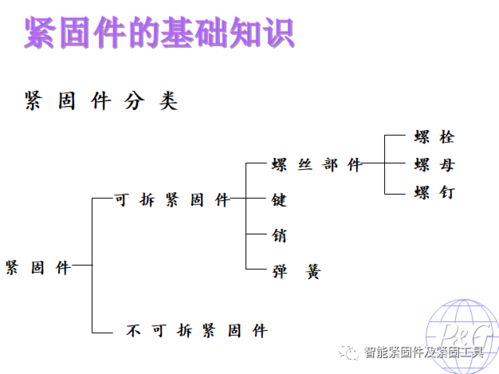

緊固件是將兩個或兩個以上的零件（或構件）緊固連接成為一見整體時所采用的一類機械零件的總稱。市場上也稱為標準件。

它通常包括以下12類零件： 1。螺栓：由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。

這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，有可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。

2。螺柱：沒有頭部的，僅有兩端均外帶螺紋的一類緊固件。

連接時，它的一端必須旋入帶有內螺紋孔的零件中，另一端穿過帶有通孔的零件中，然后旋上螺母，即使這兩個零件緊固連接成一見整體。 這種連接形式稱為螺柱連接，也是屬于可拆卸連接。

主要用于被連接零件之一厚度較大、要求結構緊湊，或因拆卸頻繁，不宜采用螺栓連接的場合。 3。

螺釘：也是由頭部和螺桿兩部分構成的一類緊固件，按用途可以分為三類：機器螺釘、緊定螺釘和特殊用途螺釘。 機器螺釘主要用于一個緊定螺紋孔的零件，與一個帶有通孔的零件之間的緊固連接，不需要螺母配合（這種連接形式稱為螺釘連接，也屬于可拆卸連接；也可以與螺母配合，用于兩個帶有通孔的零件之間的緊固連接。）

緊定螺釘主要用于固定兩個零件之間的相對位置。特殊用途螺釘例如有吊環螺釘?shù)裙┑跹b零件用。

4。螺母：帶有內螺紋孔，形狀一般呈顯為扁六角柱形，也有呈扁方柱形或扁圓柱形，配合螺栓、螺柱或機器螺釘，用于緊固連接兩個零件，使之成為一件整體。

5。自攻螺釘：與機器螺釘相似，但螺桿上的螺紋為專用的自攻螺釘用螺紋。

用于緊固連接兩個薄的金屬構件，使之成為一件整體，構件上需要事先制出小孔，由于這種螺釘具有較高的硬度，可以直接旋入構件的孔中，使構件中形成響應的內螺紋。 這種連接形式也是屬于可拆卸連接。

6。木螺釘：也是與機器螺釘相似，但螺桿上的螺紋為專用的木螺釘用羅紋，可以直接旋入木質構件（或零件）中，用于把一個帶通孔的金屬（或非金屬）零件與一個木質構件緊固連接在一起。

這種連接也是屬于可以拆卸連接。 7。

墊圈：形狀呈扁圓環形的一類緊固件。置于螺栓、螺釘或螺母的支撐面與連接零件表面之間，起著增大被連接零件接觸表面面積，降低單位面積壓力和保護被連接零件表面不被損壞的作用；另一類彈性墊圈，還能起著阻止螺母回松的作用。

8。擋圈：供裝在機器、設備的軸槽或孔槽中，起著阻止軸上或孔上的零件左右移動的作用。

9。銷：主要供零件定位用，有的也可供零件連接、固定零件、傳遞動力或鎖定其他緊固件之用。

10。鉚釘：由頭部和釘桿兩部分構成的一類緊固件，用于緊固連接兩個帶通孔的零件（或構件），使之成為一件整體。

這種連接形式稱為鉚釘連接，簡稱鉚接。 屬與不可拆卸連接。

因?yàn)橐惯B接在一起的兩個零件分開，必須破壞零件上的鉚釘。 11。

組合件和連接副：組合件是指組合供應的一類緊固件，如將某種機器螺釘（或螺栓、自供螺釘）與平墊圈（或彈簧墊圈、鎖緊墊圈）組合供應；連接副指將某種專用螺栓、螺母和墊圈組合供應的一類緊固件，如鋼結構用高強度大六角頭螺栓連接副。 12。

焊釘：由于光能和釘頭（或無釘頭）構成的異類緊固件，用焊接方法把他固定連接在一個零件（或構件）上面，以便再與其他零件進行連接。 每種緊固件產品都要涉及一些幾個方面內容的標準： 1）緊固件產品尺寸方面的標準：具體規定產品基本尺寸方面的內容；帶螺紋的產品，還包括螺紋的基本尺寸、螺紋收尾、肩距、退刀槽和倒角、外螺紋零件的末端尺寸等方面內容。

2）緊固件產品技術條件方面的標準。具體又包括以下幾個方面內容的標準： a）緊固件產品公差方面的標準：具體規定產品尺寸的公差和形位公差方面的內容。

b）緊固件產品機械性能方面的標準：具體規定產品機械性能等級的標記方法以及機械性能項目和要求方面的內容；有的緊固件產品則將此項內容改為產品材料性能或工作性能方面的內容。 c）緊固件產品表面缺陷方面的標準：具體規定產品表面缺陷種類和具體要求等方面的內容。

d）緊固件產品的表面處理方面標準：具體規定產品表面處理種類和具體要求等方面的內容。 e）緊固件產品試驗方面的標準：具體規定上述各種性能要求試驗方面的內容。

3）緊固件產品驗收檢查、標志與包裝方面的標準：具體規定產品出廠驗收時抽查項目合格質量水平和抽樣方案，以及產品標志方法和包裝要求方面的內容。 。

2.學習緊固件知識應該從哪開始

先從“緊固件基礎知識”開始，先了解緊固件的類別，緊固件是如何生產的，需要什么設備……慢慢來，一步一步學習！推薦使用“緊固件工業網”，這個網站是中國機械通用零部件工業協會緊固件分會官方指定媒體、上海國際緊固件工業博覽會的官方網站，而且上海國際緊固件工業博覽會還是亞洲規模最大的緊固件專業展，展品覆蓋緊固件用設備、模具及耗品、設計、技術與服務、標準緊固件、行業專用緊固件、沖壓件和車床件、緊固件材料以及緊固件電商等整個產業鏈方方面面，所以網站的緊固件基礎資料還是比較全面的。

此外網站上企業新聞、協會新聞、會議新聞都能獲取到，螺栓、螺母、螺釘、冷鐓機這些廠家的新聞和產品發布都能瀏覽到，還有很多技術文章和視頻分享，涉及的面很廣，很適合業內人士學習。

3.緊固件基本標準要求資料

為了保證客戶對緊固件緊固件產品質量的使用率，在生產過程中要符合以下標準條件，大致有以下五種。

產品質量的使用率，在生產過程中要符合以下標準條件，大致有以下五種。 1、緊固件產品尺寸方面的標準：具體規定產品基本尺寸方面的內容；帶螺紋的產品，還包括螺紋的基本尺寸、螺紋收尾、肩距、退刀槽和倒角、外螺紋零件的末端尺寸等方面內容。

2、緊固件產品技術條件方面的標準。具體又包括以下幾個方面內容的標準： a） 緊固件產品公差方面的標準：具體規定產品尺寸的公差和形位公差方面的內容。

b） 緊固件產品機械性能方面的標準：具體規定產品機械性能等級的標記方法以及機械性能項目和要求方面的內容；有的緊固件產品則將此項內容改為產品材料性能或工作性能方面的內容 。 c） 緊固件產品表面缺陷方面的標準：具體規定產品表面缺陷種類和具體要求等方面的內容。

d） 緊固件產品的表面處理方面標準：具體規定產品表面處理種類和具體要求等方面的內容。 e） 緊固件產品試驗方面的標準：具體規定上述各種性能要求試驗方面的內容。

3、緊固件產品驗收檢查、標志與包裝方面的標準：具體規定產品出廠驗收時抽查項目合格質量水平和抽樣方案，以及產品標志方法和包裝要求方面的內容。 4、緊固件產品標記方法方面的標準：具體規定產品完整標記方法和簡化標記方法方面的內容。

5、緊固件其他方面的標準：如緊固件術語方面的標準，緊固件產品重量的標準等。

4.電子裝配常識中常用的緊固件有哪些

電子裝配常識中常用的緊固件如下： （1）螺釘：常用的螺釘按頭部形狀可分為半圓頭、平圓頭、圓柱 頭、球面圓柱頭、沉頭、半沉頭、滾花頭和自攻螺釘?shù)?；按頭部 槽口形狀可分為二字槽、十字槽、內六角等。

其規格為M加阿 拉伯?dāng)?shù)字，如Ml、M2、M8等。 （2）螺母：螺母的種類也很多，按外形可分為方形、六角形、蝶 形、圓形、蓋形等。

它與螺栓、螺釘配合，起連接和緊固機件的 作用。 （3）墊圈：墊圈按形狀分有平面、球面、錐面、開口等；按功能 分有彈簧墊圈、止動墊圈等。

其作用是防止螺母松動。. （4）螺栓和螺柱：螺栓有方頭、六角頭、沉頭、半圓頭等幾種； 螺柱有單頭、雙頭、長雙頭等幾種。

（5）鉚釘：鉚釘有半圓頭、沉頭、平錐頭、管狀等幾種。

5.有沒有哪里可以了解標準件的基礎知識呀

我們常說標準件，你知道有哪些？

標準件

標準件是指結構、尺寸、畫法、標記等各個方面已經完全標準化，并由專業廠生產的常用的零（部）件，如螺紋件、鍵、銷、滾動軸承等等。廣義包括標準化的緊固件、連結件、傳動件、密封件、液壓元件、氣動元件、軸承、彈簧等機械零件。狹義僅包括標準化緊固件。國內俗稱的標準件是標準緊固件的簡稱，是狹義概念，但不能排除廣義概念的存在。此外還有行業標準件，如汽車標準件、模具標準件等，也屬于廣義標準件。

基本簡介

廣義標準件，是有明確標準的機械零（部）件和元件，（使用標準主要有中國國家標準（GB）、美國機械工程師協會標準（ANSI /ASME）等，其他日本（JIS）、德國（DIN）等標準也在世界上被廣泛使用。

標準化程度高，行業通用性強的機械零部件和元件，也被稱為通用件。

廣義標準件包括緊固件、連結件、傳動件、密封件、液壓元件、氣動元件、軸承、彈簧等，都有相應的國家標準，跨行業通用性強。

行業標準件，這概念屬于行業內約定俗成的說法，并沒有明確規定。行業標準件常見的有模具標準件、汽車標準件等。當一種產品在行業廣泛通用，就是通用件；通用件標準通常由行業內領袖企業制訂，并被行業內廣泛接受，這樣企業標準就成為事實上的行業標準，也就可以稱作行業標準件了。

模具標準件，具體有注塑模架、推桿推管、熱流道模具等。

汽車標準件，種類繁多，如火花塞、門鎖，減震件、汽車緊固件等，具體見《汽車標準件手冊》。

一個行業越成熟，標準化通用化程度越高，標準件就越多，行業成本就越低。但要避免過度標準化，導致行業產品種類單調，競爭低端化。
